CONE BEAM-CT-KORREKTUR
11.4.2 Optionen zur Bildüberlagerung
Allgemeines
Die Bildanzeige kann mithilfe verschiedener Überlagerungsfunktionen angepasst werden, die
sowohl den Bildvergleich als auch die Überprüfung der Fusion vereinfachen (siehe Seite 233).
Die neue und alte Position der jeweiligen Knochenstruktur können dann aneinander angeglichen
werden, um die erforderliche Positionskorrektur korrekt zu berechnen.

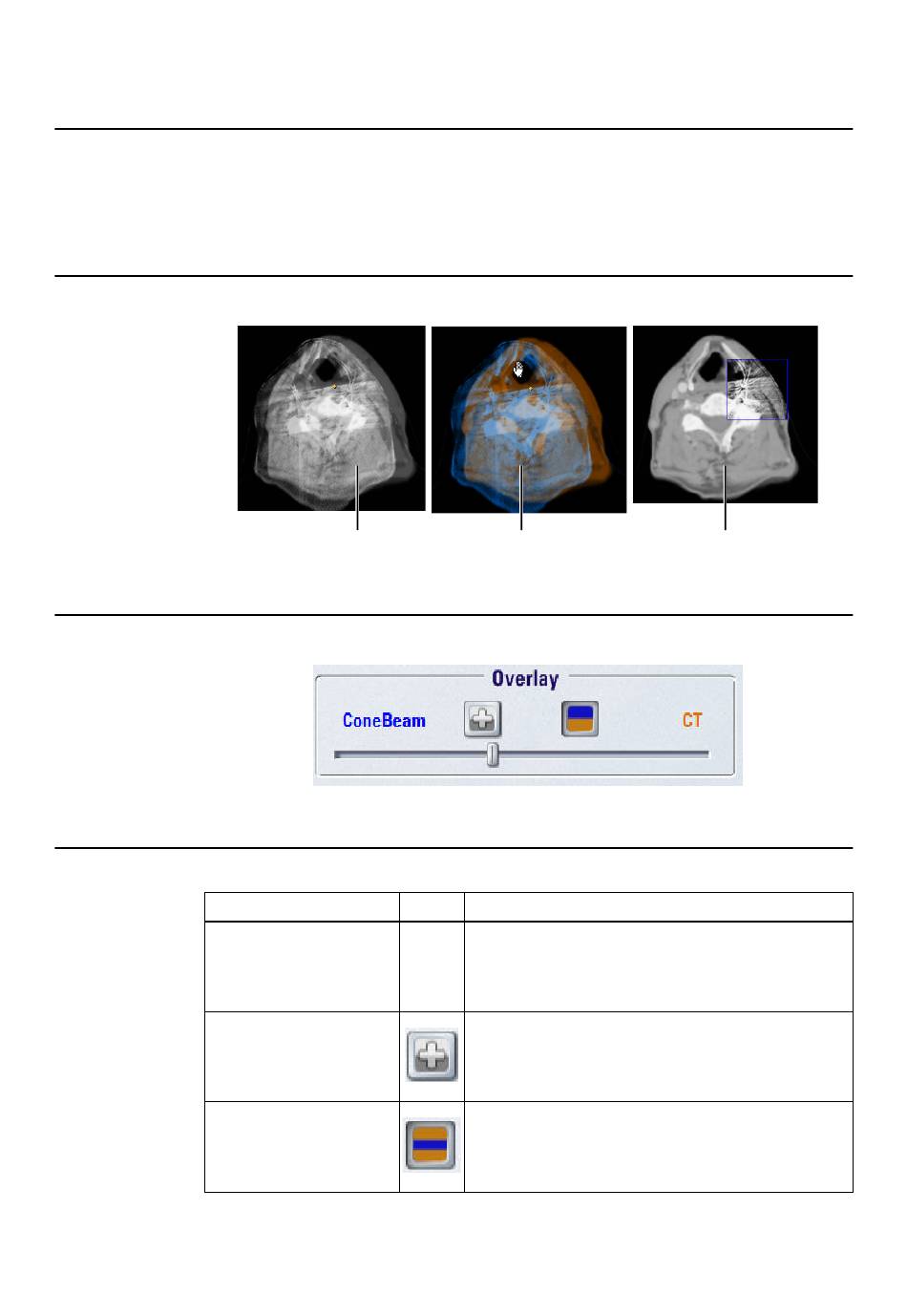

Beispielbilder
Überlagerungsoptionen
Funktionen zur Bildüberlagerung
Option
Cone Beam - CT
Add ①
Amber/Blue ②
Klinisches Benutzerhandbuch Aufl. 1.3 ExacTrac Version 6.0
① ②
Abbildung 113
Abbildung 114
Zur Einstellung der Anzeige, sodass sie mehr oder weni-
ger Bilddaten aus dem:
• Cone Beam-CT-Bild oder
• CT-Bild zeigt.
Mit dieser Funktion wird das Cone Beam-CT-Bild über
das CT-Bild gelegt. Beide Bilder werden in Graustufen
angezeigt.
Mit dieser Funktion wird das Cone Beam-CT-Bild (blau
dargestellt) über das CT-Bild (orange dargestellt) gelegt.
③
