RÖNTGENKORREKTUR UND -VERIFIKATION
9.4.1
Optionen zur Bildüberlagerung
Allgemeines
Die Bildanzeige kann mithilfe verschiedener Überlagerungsfunktionen angepasst werden, die
sowohl den Bildvergleich als auch die Überprüfung der Fusion vereinfachen. Dadurch können die
internen Strukturen besser miteinander abgeglichen werden, um die erforderliche Korrektur zu
berechnen.
Überlagerungsoptionen
Funktionen zur Bildüberlagerung
Nr.
①
②
③
④
⑤
Klinisches Benutzerhandbuch Aufl. 1.0 ExacTrac Vero Version 3.2
①
Komponente
Funktion
Sie können die Röntgenbild-/DRR-Anzeige so einstellen, dass sie ent-
X-ray → DRR
weder mehr Bilddaten aus dem DRR und weniger Bilddaten aus dem
Röntgenbild zeigt oder umgekehrt.
Mit dieser Option wird das Röntgenbild über das DRR-Bild gelegt. Bei-
Add
de Bilder werden in Graustufen angezeigt.
Mit dieser Option wird ein Bild angezeigt, dass nur die Unterschiede
Subtract
zwischen dem Röntgenbild und dem DRR darstellt. Wenn beide Bilder
identisch sind, ist die Ansicht schwarz.
Mit dieser Option wird das Röntgenbild (blau dargestellt) über das
Amber/Blue
DRR-Bild (orange dargestellt) gelegt.
Mit dieser Option wird ein Ausschnitt des DRRs zum einfacheren Ver-
gleich über dem Röntgenbild angezeigt.
• Dieser Ausschnitt kann mit gedrückter linker Maustaste beliebig ver-
Spyglass
schoben werden.
• Sie können außerdem die Größe des Ausschnitts mithilfe des Schie-
bereglers small → large, der bei Auswahl der Option Spyglass ein-
geblendet wird, verändern.
②
④

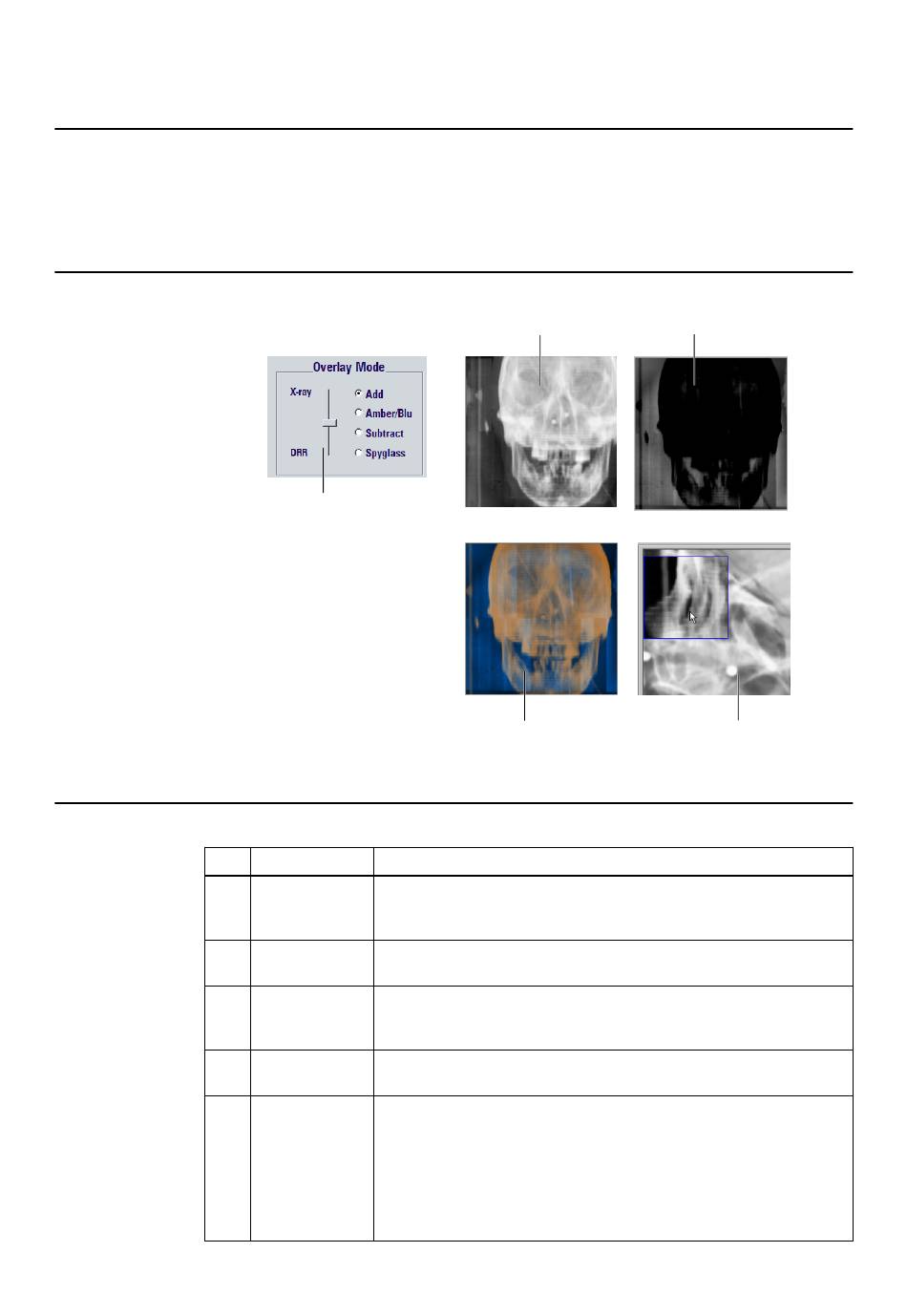

Abbildung 51
③
⑤
139
