Achtung!
4.3.2

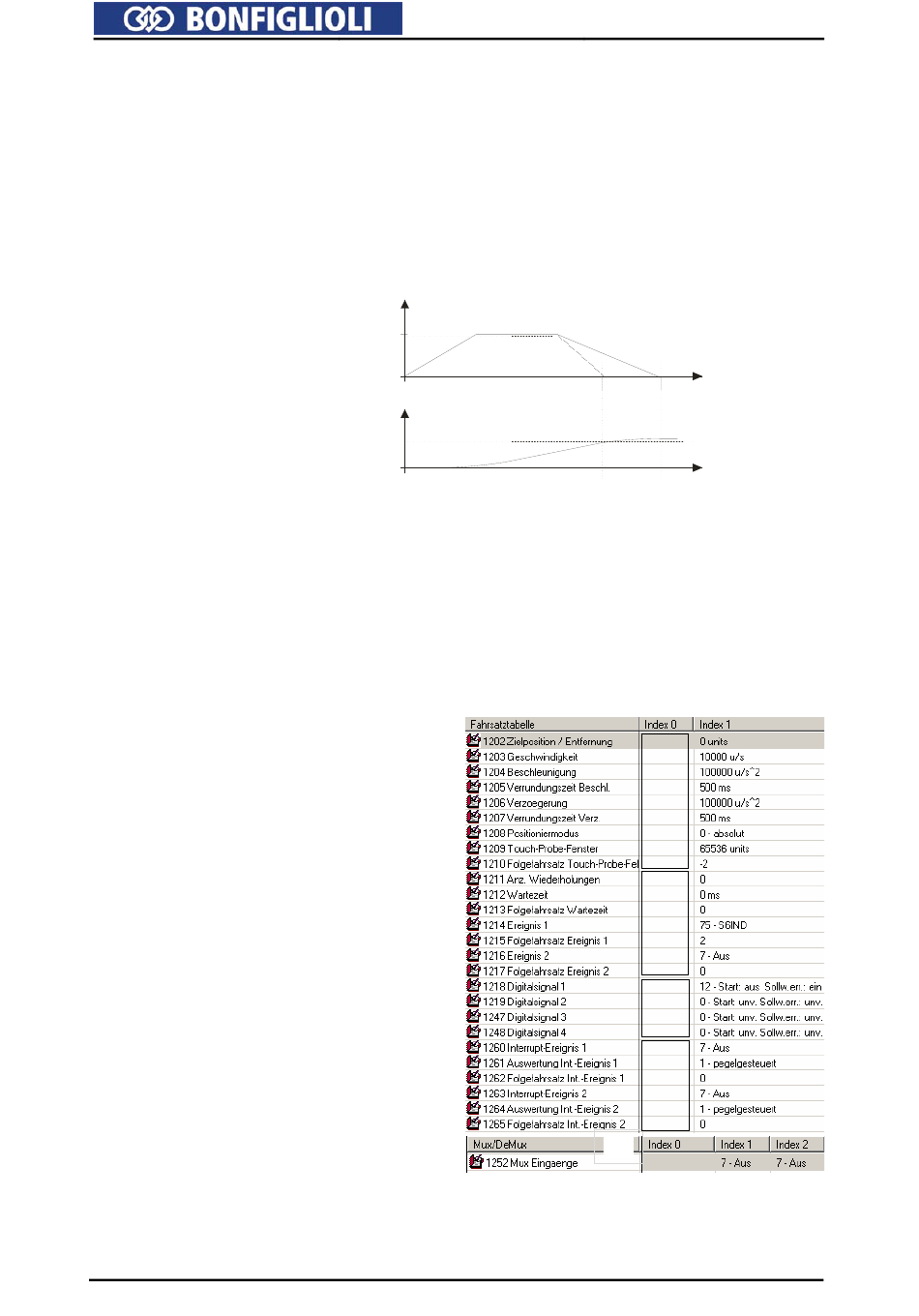

Die Bediensoftware VPlus ermöglicht den Zugriff auf die Parameter des Frequenzum-
richters. Für die besondere Struktur der Fahrsätze ermöglicht das in VPlus enthaltene
Zusatzprogramm VTable den einfachen und komfortablen Zugriff parallel auf alle 32
Fahrsätze. Die Fahrsätze 1 bis 32 werden über Index 1 bis 32 in VTable eingegeben.
Index 0 kann verwendet werden, um in allen Fahrsätzen gleichzeitig einen Wert zu
setzen.
Die Parameter in den Fahrsätzen
erfüllen eine von drei Funktionen:
[A] Zielposition inkl. Geschwin-
digkeit
[B] Folgefahrsatz Logikmodul
[C] Setzen eines Digitalsignals
Die parametrierten Indizes für
Mux Eingaenge
Fahrsatz unabhängig und können
vom Multiplexer für verschiedene
digitale Signale verwendet wer-
den [D].
40
− Nach Änderungen der Fahrprofile sollte der automatische Ablauf von
Fahrsätzen mit reduzierter Geschwindigkeit getestet werden. Die
Funktion einer skalierten Geschwindigkeit kann über Parameter
schwindigkeits-Override
muss eine Nothalteinrichtung vorhanden sein, um den Antrieb bei
unvorhersehbaren Bewegungen sofort stillsetzen zu können.
− Kommt es beim Ablauf von Fahrsätzen zu einer Änderung des Last-
moments, wird die Zielposition möglicherweise nicht erreicht. Der im
Fahrsatz eingestellte Verzögerungswert ist in diesem Fall zu gering,
um die Achse bis zur Zielposition verzögern zu können.
v
vsoll
Position
Zielposition
0

VTable

1252 sind vom
Anwendungshandbuch Positionierung
1236 eingeschaltet werden. Für den Test
tatsächlich durch Last
parametriert
[A]
[B]
[C]
[B]
[D]
Ge-
t
t
04/08
