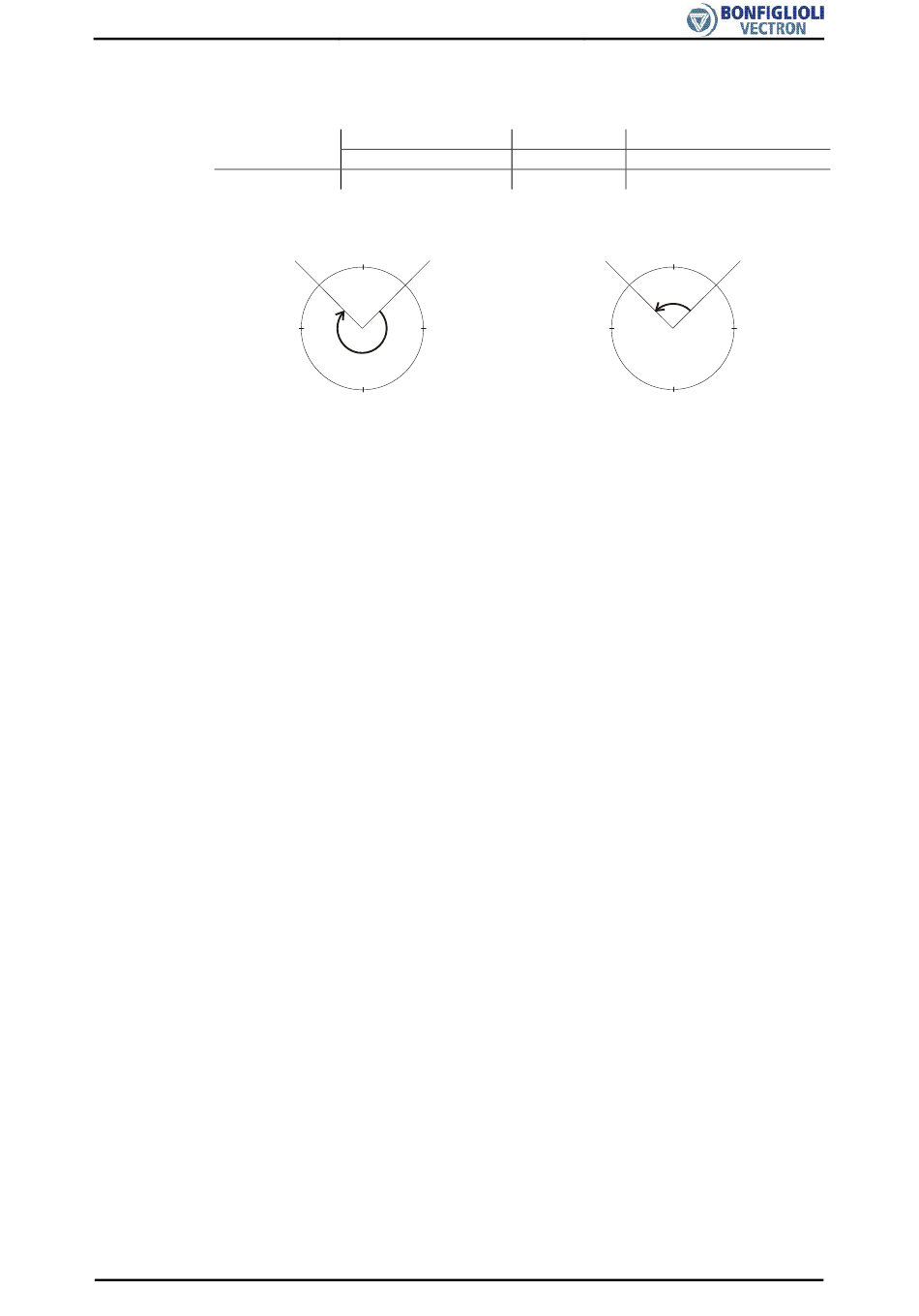

Beispiel: Betriebsarten „3 - Ein/Drehrichtung rechts" und
4 - „Ein/Drehrichtung links"
Betriebsart 3
Betriebsart 4
Betriebsart 3
Zielposition
315°
270°
04/08
Aktuelle Istposition Zielposition
45°
45°
Istposition
45°
0°
90°
180°
Die Drehrichtung ist durch die Betriebsart festgelegt.
Anwendungshandbuch Positionierung
Drehrichtung
315° Rechts (positiv)
315° Links (negativ)
Betriebsart 4
Zielposition
315°
0°
270°
180°
Istposition
45°
90°
