5.7 Außeneinheit, Inneneinheit und Heizungsanlage be-
füllen
HINWEIS
Anlagenschäden beim Einschalten der Anlage ohne Wasser.
Das Einschalten der Anlage ohne Wasser kann zu Anlagenschäden füh-
ren.
▶ Warmwasserspeicher und Heizungsanlage vor dem Einschalten der
Heizungsanlage befüllen und den richtigen Druck herstellen.
Heizungsanlage auch über andere Entlüftungsventile entlüften, z. B. an
Heizkörpern.
PW2
VW3

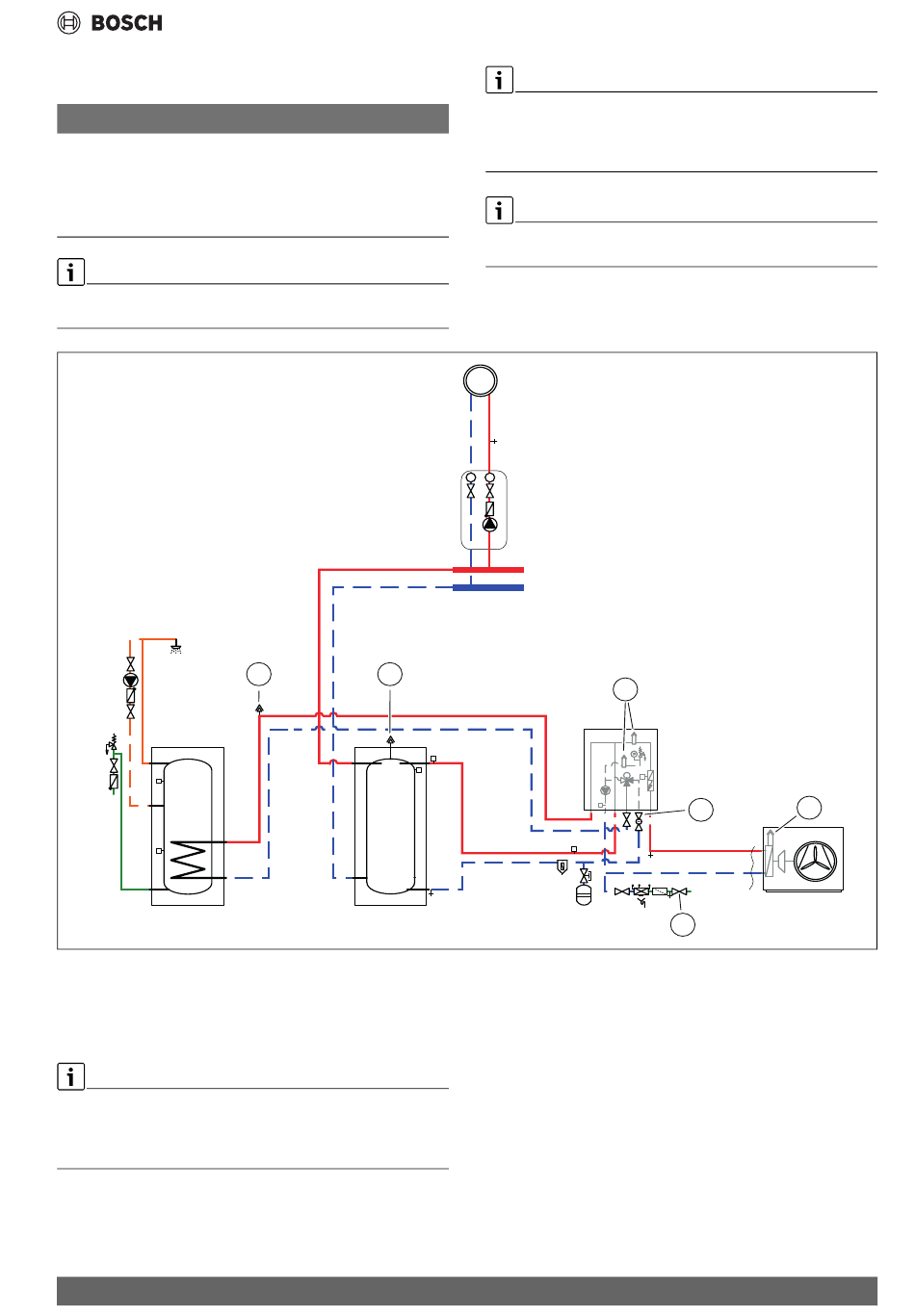

Bild 17 Inneneinheit, Wärmepumpe, Warmwasserspeicher und Heizungsanlage mit Puffer
[1] Automatisches Entlüftungsventil
[2] Manuelles Entlüftungsventil
[3] Partikelfilter SC1
[4] Einfüllventil VW2
Diese Vorgehensweise beim Befüllen gilt für alle Systeme, auch dann,
wenn die Wärmepumpe höher als die Inneneinheit aufgestellt ist. Bei we-
niger komplexen Systemen gilt gegebenenfalls ein vereinfachtes Verfah-
ren.
Schritt 1: Wärmepumpe und Warmwasserspeicher befüllen
1. Wärmepumpe und Inneneinheit stromlos schalten.
Compress 6800i AW – 6721850660 (2022/09)
1 1
VL1
VL1
T0
Vorzugsweise auf einen höheren Druck als den Enddruck befüllen, damit
ein Spielraum vorhanden ist, wenn die Temperatur der Heizungsanlage
steigt und die im Wasser gelöste Luft über die Entlüftungsventile ent-
weicht.
Im Auslieferungszustand befindet sich das 3-Wege-Ventil VW1 standard-
mäßig in Mittelstellung.
VC2
T T
VC3
PC1
MD1
PC0
VC4
2. Sicherstellen, dass alle Temperaturregelventile in der Heizungsanla-
ge vollständig geöffnet sind.
3. Ventile zur Heizungsanlage VC3 und zum Partikelfilter SC1 sowie
Ventil zur Rohrwendel des Warmwasserspeichers VC4 schließen.
4. Sicherstellen, dass sich das 3-Wege-Ventil in Mittelstellung befindet.
5. Einen Schlauch an das Entleerventil VA0 und das andere Ende an ei-
nen Ablauf anschließen. Ventil öffnen.
6. Einfüllventil VW2 öffnen, um die Wärmepumpe zu befüllen.
7. Befüllvorgang fortsetzen, bis nur noch Wasser aus dem Schlauch am
Ablauf herauskommt und keine Blasen mehr in der Wärmepumpe
vorhanden sind.
8. Entleerventil VA0 und Einfüllventil VW2 schließen.
9. Kaltwasserventil VW3 öffnen.
