Technische Daten

11.2.2 Bypass zur Heizungsanlage

1
2
3

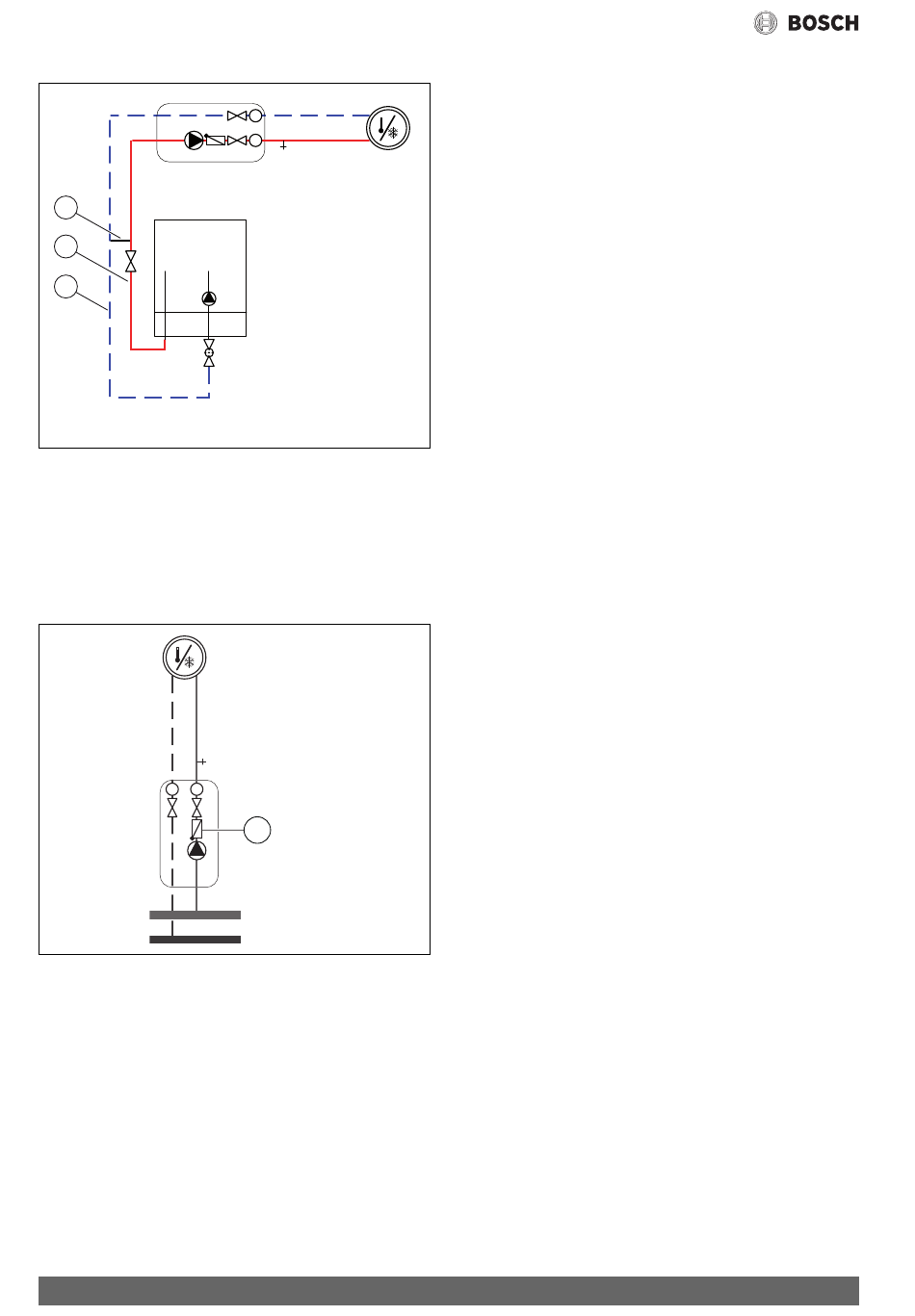

Bild 26 Inneneinheit mit Heizkreis und Bypass
[1] Rückflussverhinderer
[2] Vorlauf
[3] Rücklauf
Wenn kein Pufferspeicher installiert ist, ist ein Bypass erforderlich. Die
Bypass-Länge muss mindestens das 10-Fache des Rohrinnendurchmes-
sers betragen.
11.2.3 Rückschlagventil im Heizkreis
T T
Bild 27 Heizkreis
[1] Rückschlagventil
Um die Eigenzirkulation in der Heizungsanlage im Sommerbetrieb zu ver-
hindern, ist in jedem Heizkreis ein Rückschlagventil erforderlich. Eigen-
zirkulation kann auftreten, wenn das Umschaltventil der
Warmwasserleitung während der Warmwasserbereitung zur Heizungs-
anlage hin geöffnet ist.
24
T
T
1
0010019882-002
Compress 7000i | 7001i AW AWB – 6721817624 (2019/12)
