Installation
▶ Vor dem endgültigen Aufstellen des Geräts am Aufstellort die mit ei-
nem Aufkleber markierte Schraube auf der Geräterückseite entfer-
nen. Das ermöglicht die Demontage der Seitenwand.

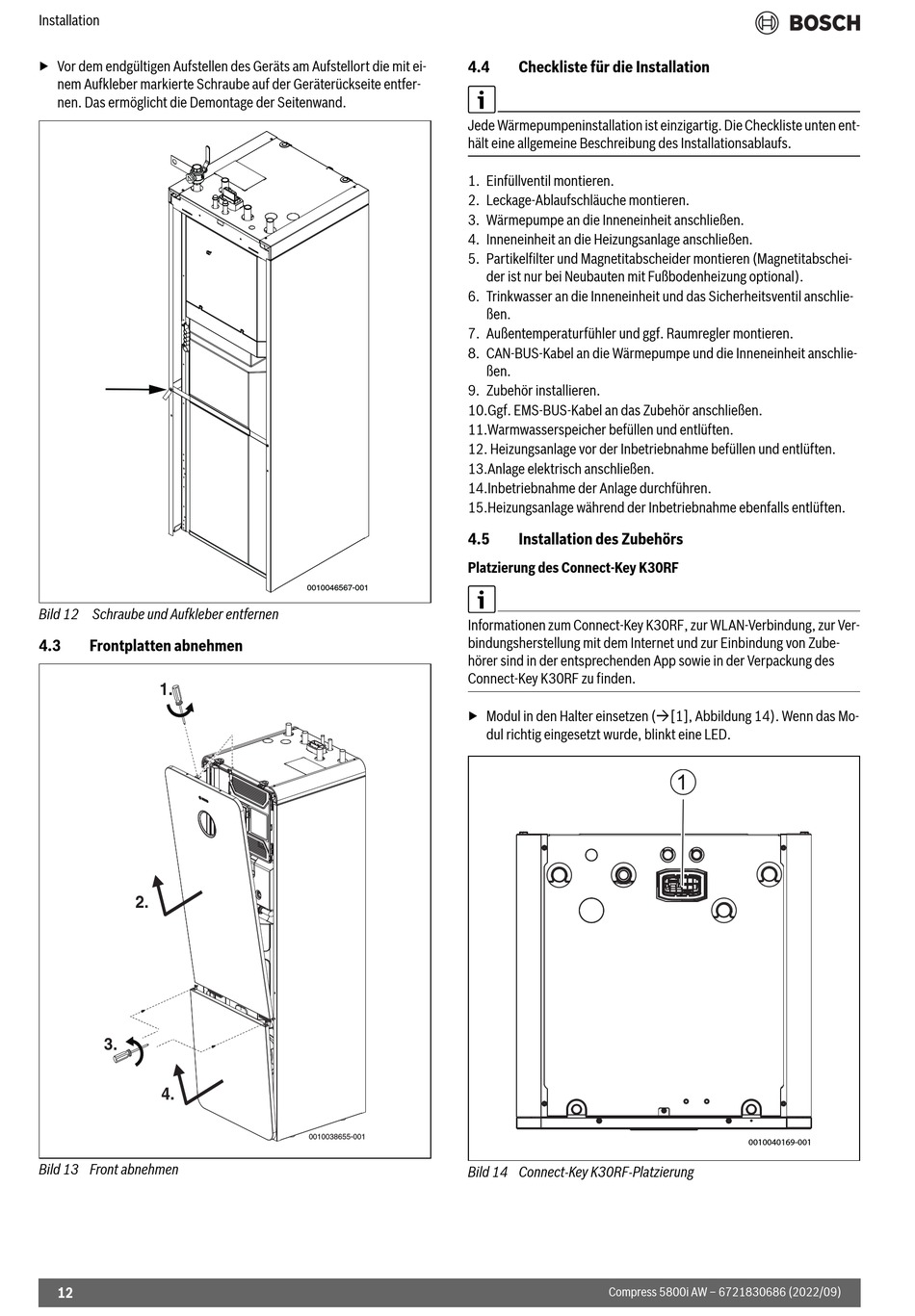

Bild 12 Schraube und Aufkleber entfernen
4.3

Frontplatten abnehmen

1.
2.
3.
4.
Bild 13 Front abnehmen
12
4.4
Jede Wärmepumpeninstallation ist einzigartig. Die Checkliste unten ent-
hält eine allgemeine Beschreibung des Installationsablaufs.
1. Einfüllventil montieren.
2. Leckage-Ablaufschläuche montieren.
3. Wärmepumpe an die Inneneinheit anschließen.
4. Inneneinheit an die Heizungsanlage anschließen.
5. Partikelfilter und Magnetitabscheider montieren (Magnetitabschei-
6. Trinkwasser an die Inneneinheit und das Sicherheitsventil anschlie-
7. Außentemperaturfühler und ggf. Raumregler montieren.
8. CAN-BUS-Kabel an die Wärmepumpe und die Inneneinheit anschlie-
9. Zubehör installieren.
10.Ggf. EMS-BUS-Kabel an das Zubehör anschließen.
11.Warmwasserspeicher befüllen und entlüften.
12. Heizungsanlage vor der Inbetriebnahme befüllen und entlüften.
13.Anlage elektrisch anschließen.
14.Inbetriebnahme der Anlage durchführen.
15.Heizungsanlage während der Inbetriebnahme ebenfalls entlüften.
4.5
Platzierung des Connect-Key K30RF
0010046567-001
Informationen zum Connect-Key K30RF, zur WLAN-Verbindung, zur Ver-
bindungsherstellung mit dem Internet und zur Einbindung von Zube-
hörer sind in der entsprechenden App sowie in der Verpackung des
Connect-Key K30RF zu finden.
▶ Modul in den Halter einsetzen ([1], Abbildung 14). Wenn das Mo-
0010038655-001
Bild 14 Connect-Key K30RF-Platzierung
Checkliste für die Installation
der ist nur bei Neubauten mit Fußbodenheizung optional).
ßen.
ßen.
Installation des Zubehörs
dul richtig eingesetzt wurde, blinkt eine LED.
Compress 5800i AW – 6721830686 (2022/09)
