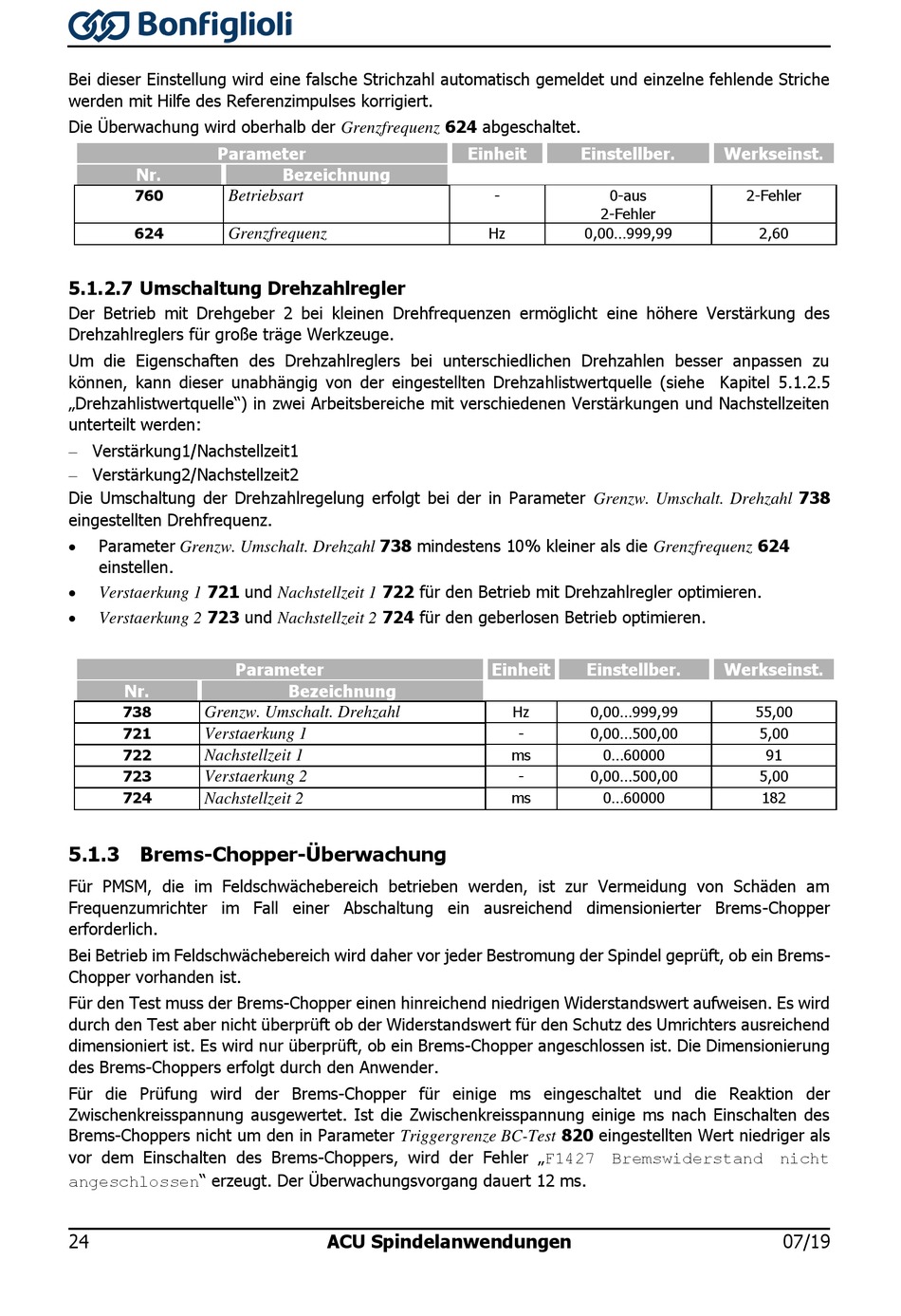

Bei dieser Einstellung wird eine falsche Strichzahl automatisch gemeldet und einzelne fehlende Striche
werden mit Hilfe des Referenzimpulses korrigiert.
Die Überwachung wird oberhalb der Grenzfrequenz 624 abgeschaltet.
Parameter
Nr.
760
Betriebsart
624
Grenzfrequenz

5.1.2.7 Umschaltung Drehzahlregler

Der Betrieb mit Drehgeber 2 bei kleinen Drehfrequenzen ermöglicht eine höhere Verstärkung des
Drehzahlreglers für große träge Werkzeuge.
Um die Eigenschaften des Drehzahlreglers bei unterschiedlichen Drehzahlen besser anpassen zu
können, kann dieser unabhängig von der eingestellten Drehzahlistwertquelle (siehe Kapitel 5.1.2.5
„Drehzahlistwertquelle") in zwei Arbeitsbereiche mit verschiedenen Verstärkungen und Nachstellzeiten
unterteilt werden:
 Verstärkung1/Nachstellzeit1
 Verstärkung2/Nachstellzeit2
Die Umschaltung der Drehzahlregelung erfolgt bei der in Parameter Grenzw. Umschalt. Drehzahl 738
eingestellten Drehfrequenz.
Parameter Grenzw. Umschalt. Drehzahl 738 mindestens 10% kleiner als die Grenzfrequenz 624
einstellen.
Verstaerkung 1 721 und Nachstellzeit 1 722 für den Betrieb mit Drehzahlregler optimieren.
Verstaerkung 2 723 und Nachstellzeit 2 724 für den geberlosen Betrieb optimieren.
Parameter
Nr.
738
Grenzw. Umschalt. Drehzahl
721
Verstaerkung 1
722
Nachstellzeit 1
723
Verstaerkung 2
724
Nachstellzeit 2
5.1.3 Brems-Chopper-Überwachung
Für PMSM, die im Feldschwächebereich betrieben werden, ist zur Vermeidung von Schäden am
Frequenzumrichter im Fall einer Abschaltung ein ausreichend dimensionierter Brems-Chopper
erforderlich.
Bei Betrieb im Feldschwächebereich wird daher vor jeder Bestromung der Spindel geprüft, ob ein Brems-
Chopper vorhanden ist.
Für den Test muss der Brems-Chopper einen hinreichend niedrigen Widerstandswert aufweisen. Es wird
durch den Test aber nicht überprüft ob der Widerstandswert für den Schutz des Umrichters ausreichend
dimensioniert ist. Es wird nur überprüft, ob ein Brems-Chopper angeschlossen ist. Die Dimensionierung
des Brems-Choppers erfolgt durch den Anwender.
Für die Prüfung wird der Brems-Chopper für einige ms eingeschaltet und die Reaktion der
Zwischenkreisspannung ausgewertet. Ist die Zwischenkreisspannung einige ms nach Einschalten des
Brems-Choppers nicht um den in Parameter Triggergrenze BC-Test 820 eingestellten Wert niedriger als
vor dem Einschalten des Brems-Choppers, wird der Fehler „F1427 Bremswiderstand nicht
angeschlossen" erzeugt. Der Überwachungsvorgang dauert 12 ms.
24
Bezeichnung
Bezeichnung
ACU Spindelanwendungen
Einheit
Einstellber.
-
0-aus
2-Fehler
Hz
0,00...999,99
Einheit
Einstellber.
Hz
0,00...999,99
-
0,00...500,00
ms
0...60000
-
0,00...500,00
ms
0...60000
Werkseinst.
2-Fehler
2,60
Werkseinst.
55,00
5,00
91
5,00
182
07/19
