Axio Observer
4.12
TFT-Display an Stativ 7, 7 materials
montieren
Bei der Montage des TFT-Displays muss
das Mikroskop ausgeschaltet sein.
•
Vor Montage des TFT-Displays die mitgelieferten
Distanzscheiben in die Senkbohrungen des
Stativs einsetzen.
•

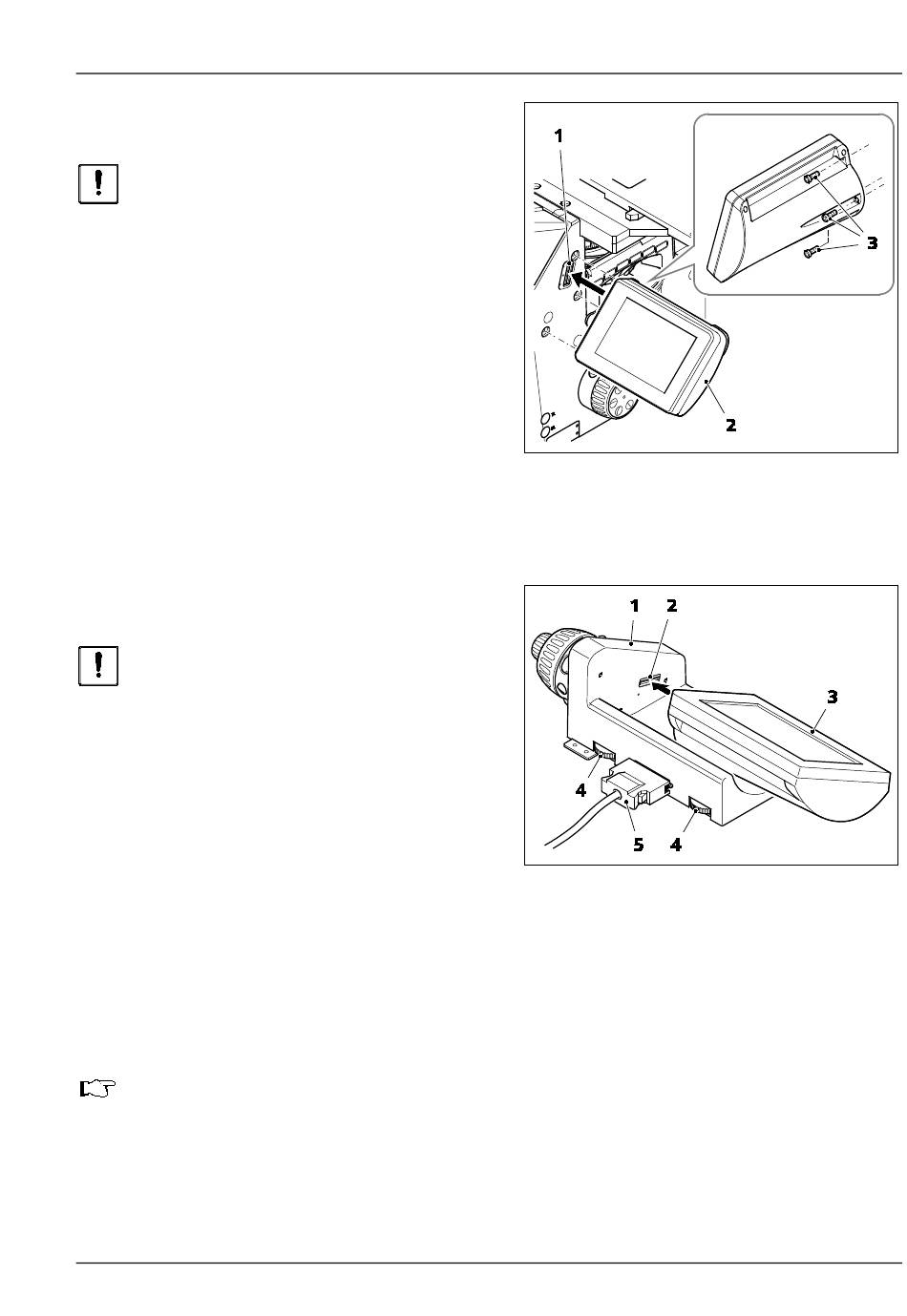

TFT-Display (Bild 41/2) an der rechten Seite des
Stativs ansetzen. Dabei darauf achten, dass der
Steckkontakt (Bild 41/1) exakt in die Öffnung
eingeführt wird.
•
TFT-Display mit Hilfe der drei Schrauben
(Bild 41/3) festschrauben.
Bei der Montage werden Stativ und TFT-Display
automatisch über den Steckkontakt elektrisch
verbunden.
4.13
TFT-Display an Dockingstation
montieren
Bei der Montage des TFT-Displays und
der Dockingstation muss das Mikro-
skop ausgeschaltet sein.
•
Falls
das
TFT-Display
7 materials montiert ist, muss dieses zunächst
demontiert werden.
•
Danach sind die Anschraublöcher sowie die
Öffnung für den Steckkontakt am Stativ mit den
mitgelieferten Abdeckungen zu verschließen.
•
TFT-Display (Bild 42/3) an die Dockingstation
(Bild 42/1)
ansetzen
beiliegenden,
langen
anschrauben. Dabei darauf achten, dass der
Steckkontakt (Bild 42/2) exakt in die Öffnung
eingeführt wird.
•
Zum Anschluss der Dockingstation an das Stativ 7, 7 materials muss die zugehörige Steckkarte an der
Stativrückseite eingebaut werden.
Die Steckkarte darf nur durch den ZEISS-Service oder -Vertrieb eingesetzt werden.
•
Dockingstation mit dem Anschlusskabel (Bild 42/5) an die Anschlussbuchse an der Rückseite des
Stativs anschließen.
•
Mit Hilfe der beiden Rändelschrauben (Bild 42/4) an der Rückseite der Dockingstation kann die
Winkelstellung des TFT-Displays verändert werden.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
TFT-Display an Stativ 7, 7 materials montieren
schon
am
Stativ 7,
und
mit
Hilfe
des
Inbusschraubendrehers
431004-7244-000
Bild 41
TFT-Display montieren
Bild 42
TFT-Display an Dockingstation
montieren
ZEISS
59
