Besteht die Notwendigkeit Filter einzubauen, die
keine Richtungsmarkierungen (Pfeil) aufweisen, so
empfehlen wir folgende Vorgehensweise.
Filter mit reflektierenden, dielektrischen Schichten
sind so einzubauen, dass die reflektierende Schicht
(Bild 37/6) beim Anregungsfilter (Bild 37/5) nach
außen (bezogen auf das Reflektormodul) zeigt.
Beim Sperrfilter (Bild 37/1) zeigt die reflektierende
Schicht (Bild 37/2) nach innen (Bild 37).
Die reflektierende Schicht (Bild 37/4) des Farbteilers
(Bild 37/3) zeigt in Einbaulage nach unten.
Die Pfeile (Bild 37/7) markieren den Beleuchtungs-
bzw. Abbildungsstrahlengang.
4.11.4
Farbteiler im Reflektormodul FL P&C wechseln
Beim Montieren der Filter und des Farbteilers ist mit größter Vorsicht vorzugehen, um
Beschädigungen und Verschmutzungen der optischen Bauelemente zu vermeiden.
Wir empfehlen komplett bestückte Reflektor-
module FL P&C zu bestellen, da der Wechsel des
Farbteilers höhere Anforderungen stellt.
Bei einem Wechsel des Farbteilers gehen Sie
folgendermaßen vor:
•
Reflektormodul FL P&C aus Reflektorrevolver
entfernen (siehe auch Abschnitt 4.11.2).
•
Beide Schlitzschrauben (Bild 38/1) mit Schrau-
bendreher lösen.
•
Beide Hälften des Reflektormoduls (Modulhälfte
Emission
(Bild 38/2)
Anregung
(Bild 38/3)
entgegen
die
Einbaulage
ablegen.
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Reflektorrevolver
und
Modulhälfte
zusammenhalten,
umdrehen
und
431004-7244-000

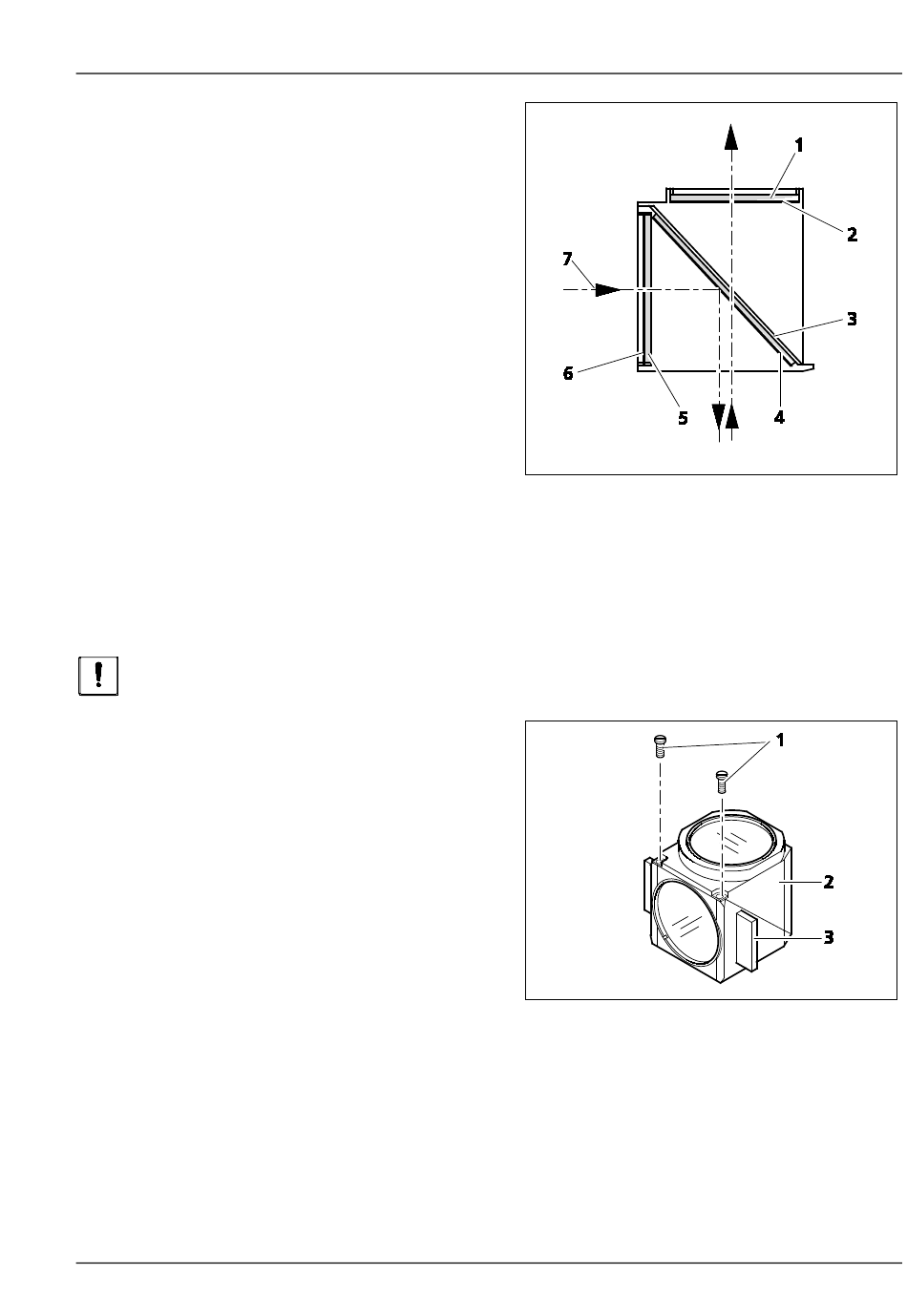

Bild 37
Einbau der Filter und des Farbteilers
Bild 38
Farbteiler wechseln
