Axio Observer
4.6
Halter mit LCD-Display am
Stativ 5, 5 materials montieren

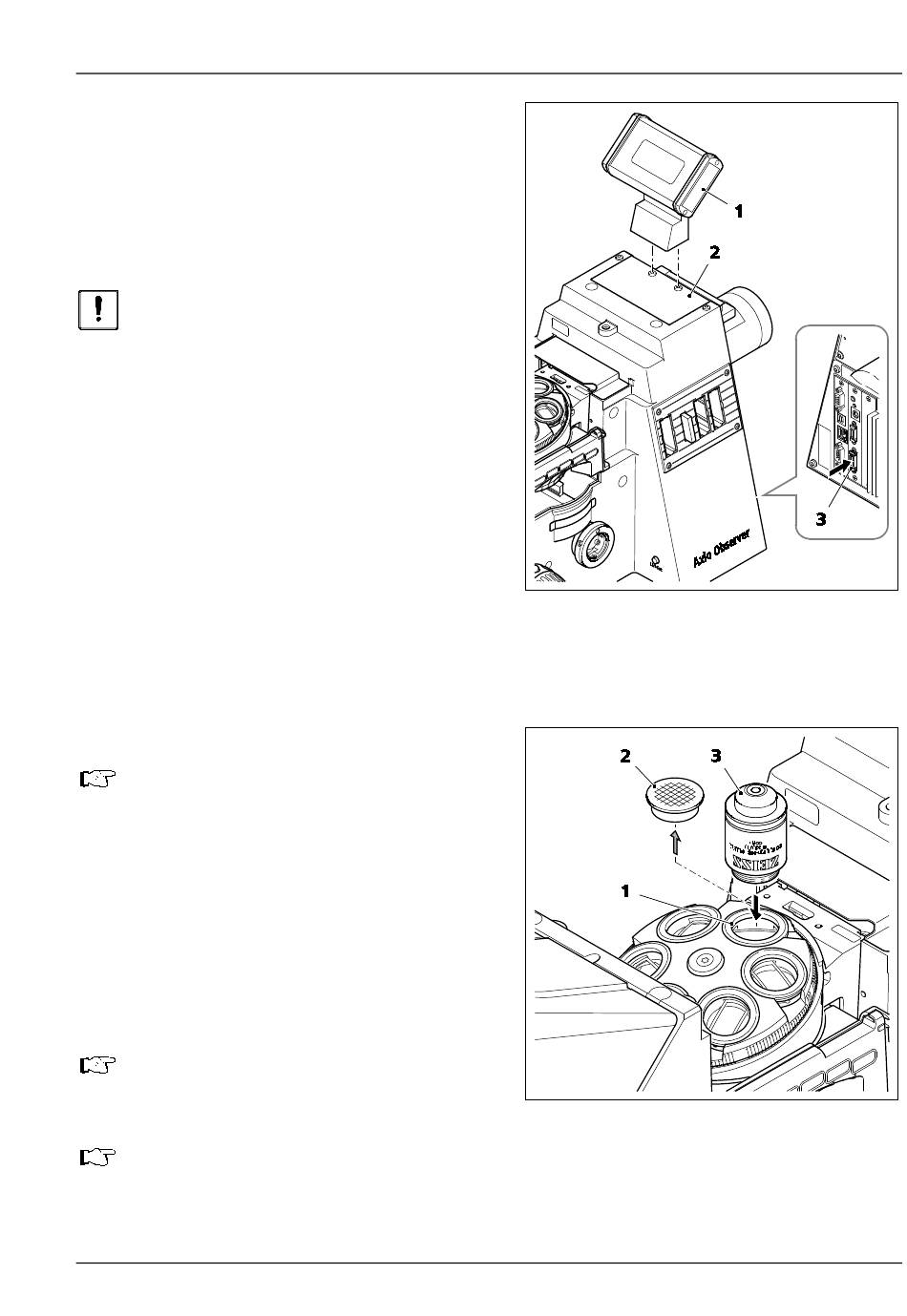

Der Halter mit LCD-Display (Bild 18/1) ist mit einem
Magnetfuß ausgestattet. Er kann sowohl auf dem
Mikroskop, wenn dieses nicht mit einer Durchlicht-
beleuchtung ausgestattet ist,
diesem aufgestellt werden.
Vor dem Anschließen des LCD-Displays
an das Stativ ist das Gerät auszu-
schalten,
um
Elektronik) zu vermeiden!
•
Halter mit LCD-Display (Bild 18/1) so auf dem
Abdeckblech (Bild 18/2) der Anschraubfläche
Durchlichtbeleuchtung abstellen, dass die zwei
Vertiefungen im Fuß über den zwei Schrauben
liegen.
•
Stecker des LCD-Displays in Anschlussbuchse
(Bild 18/3) für Display (Träger für Durchlicht-
beleuchtung) an der Geräterückseite des Stativs
5 materials einstecken.
4.7
Objektive einschrauben
Falls Aqua Stop II verwendet wird, siehe
zunächst Abschnitt 4.8.
•
Staubschutzkappen (Bild 19/2) aus den entspre-
chenden Öffnungen am Objektivrevolver ent-
fernen.
•
Objektive (Bild 19/3) aus Behälter entnehmen
und bei der Objektivrevolverposition 1 (siehe
eingravierte
Zahl)
steigenden Vergrößerungsfaktoren in den Ob-
jektivrevolver (Bild 19/1) einschrauben. Dabei
auf korrekten, festen Sitz des Objektivs achten.
Nicht benutzte Positionen im Objektiv-
revolver unbedingt mit Staubschutz-
kappen verschließen.
Zum Gebrauch der Objektive autocorr
siehe Kurzanleitung „Installation und
Konfiguration von Objektiven autocorr"
(420852-7144-000).
12/2016
AUFSTELLHINWEISE UND INBETRIEBNAHME
Halter mit LCD-Display am Stativ 5, 5 materials montieren
als auch neben
Schäden
(an
der
beginnend
nach
431004-7244-000
Bild 18
auf-
Bild 19
Halter mit LCD-Display montieren
Objektive einschrauben
ZEISS
41
