Carl Zeiss

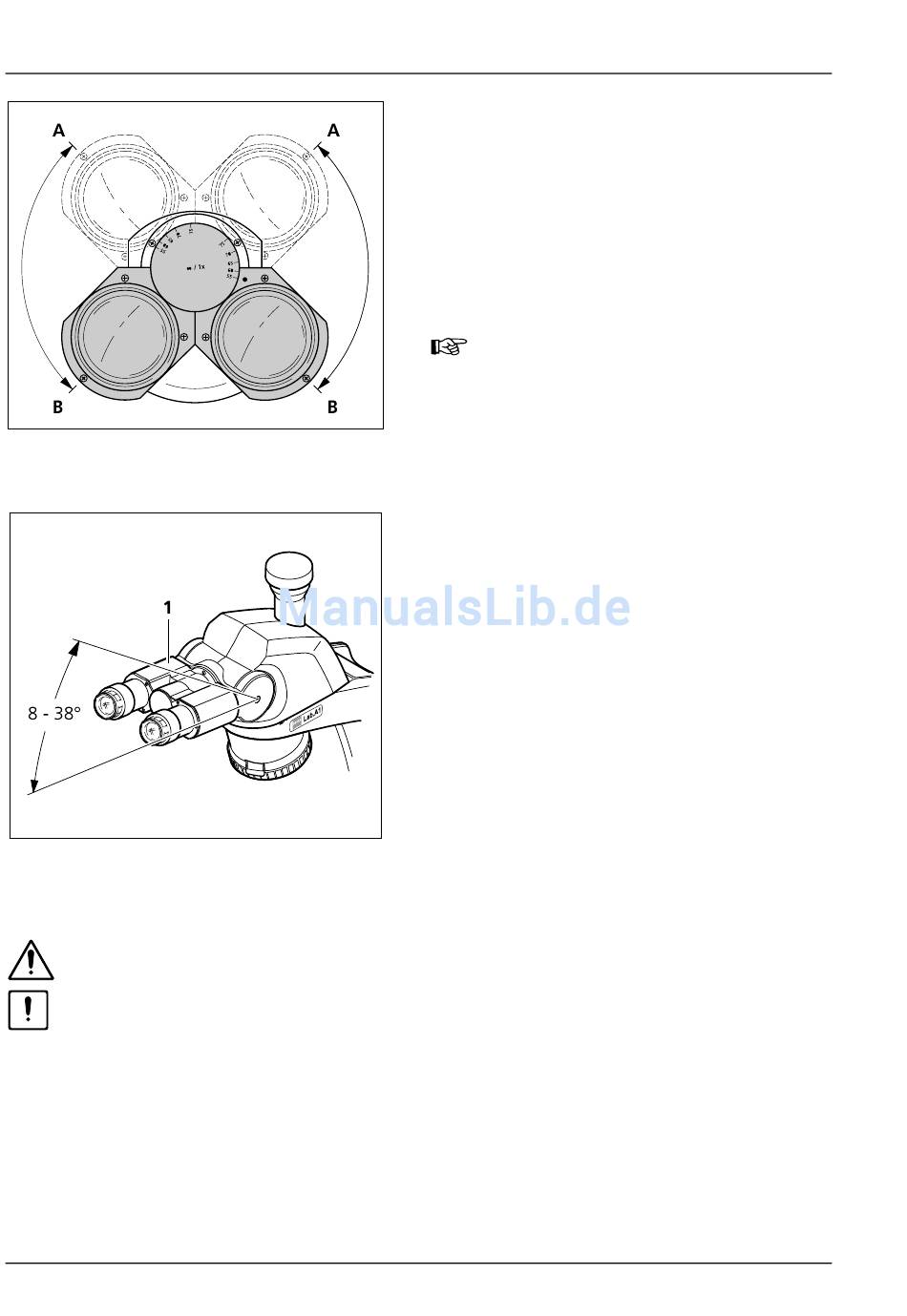

Bild 2-9
Einblickhöhe am binokularen Tubus
einstellen
Bild 2-10
Binokularer Ergofototubus 8-38°/20
mit fester Teilung 50:50
ACHTUNG
Der binokulare Ergotubus/Ergofototubus 8-38°/20 darf nur mit installierter Basisplatte (430037-
9100-000) am Axio Lab.A1 verwendet werden, weil sonst eine Kippgefahr des Mikroskops
besteht, die zu einer Beschädigung des Gerätes oder zu einer Verletzung des Anwenders führen
kann.
38
GERÄTEBESCHREIBUNG
Bedien- und Funktionselemente an optionalen Komponenten
430037-7044-000
Okularabstand und Einblickhöhe
An allen Tuben ist:
− der Okularabstand variierbar durch Verstell-
möglichkeit der Okularstutzen zueinander.
− die Einblickhöhe variierbar durch Schwenken
der Okularstutzen nach oben (Bild 2-9/A)
oder nach unten (Bild 2-9/B).
Für die Polarisationsmikroskopie emp-
fehlen wir den Fototubus Pol mit Faden-
kreuzaufrichtung.
Binokularer Ergotubus/Ergofototubus
8-38°/20
Diese Tuben sind für das Sehfeld 20 ausgelegt.
Der Einblickwinkel kann stufenlos zwischen 8° und
38°
durch
Schwenken
(Bild 2-10/1) eingestellt werden.
Das Teilungsverhältnis des Ergofototubus beträgt
50:50, d. h.: 50 % des Lichtes gelangen zu den
Okularen und 50 % zum Fotoausgang.
Axio Lab.A1
des
Binokularteils
M60-2-0058 d 04/2010
