ZEISS

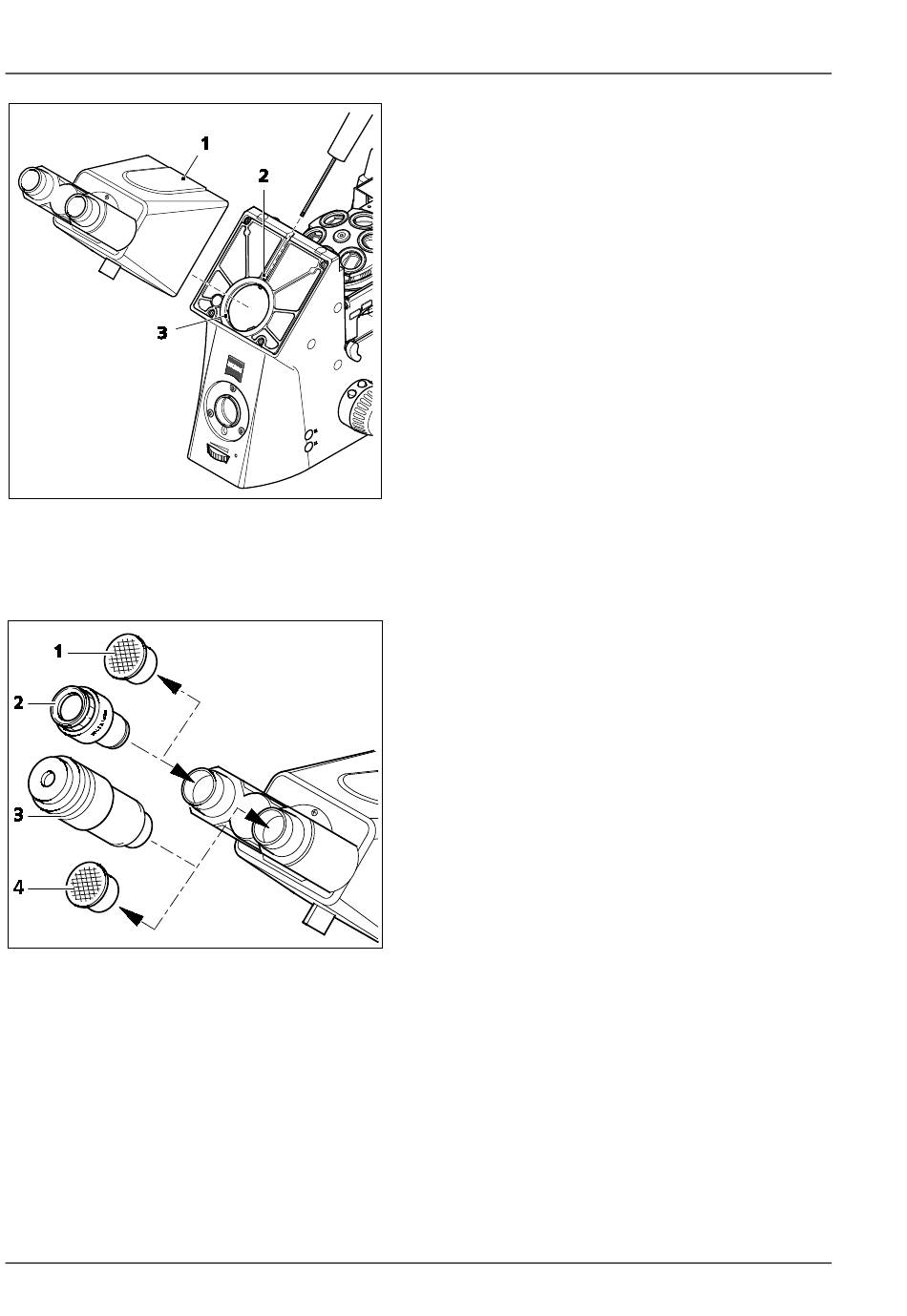

Bild 14
Binokularen Tubus ansetzen
Bild 15
Okulare einsetzen
38
AUFSTELLHINWEISE UND INBETRIEBNAHME
Binokularen (Foto-)Tubus ansetzen
431004-7244-000
4.4
Binokularen (Foto-)Tubus ansetzen
Alle in der Systemübersicht genannten binokularen
Tuben lassen sich an die Stative Axio Observer,
Axio Observer materials,
schrieben, ansetzen.
Sofern noch kein Tubus montiert ist oder zum
Wechseln des Tubus gehen Sie wie folgt vor.
• Innensechskantschraube (Bild 14/2) mit Kugel-
kopf-Schraubendreher SW 3 lösen. Dabei den
ggf. zu wechselnden Tubus bereits festhalten
und nach vorn abnehmen.
• Vorhandene
Staubschutzkappe
montierenden Tubus entfernen.
• Binokularen Tubus (Bild 14/1) mit der Ring-
schwalbe in die Tubusaufnahme (Bild 14/3) des
Stativs einsetzen, zum Stativ ausrichten und die
Innensechskantschraube (Bild 14/2) mit Kugel-
kopf-Schraubendreher wieder festziehen.
4.4.1
Okulare bzw. Hilfsmikroskop ein-
setzen
Beide Staubschutzkappen (Bild 15/1 und 4) aus
•
dem binokularen Tubus entfernen.
•
Beide Okulare (Bild 15/2) aus den Behältern ent-
nehmen und bis zum Anschlag in den binokula-
ren Tubus einsetzen.
• Das Hilfsmikroskop (Bild 15/3) kann anstelle
eines Okulars in einen der Binokularstutzen
eingesetzt werden und dient der Beobachtung
von Apertur- und Phasenblenden bzw. der
Zentrierung von Phasenblenden. Mit Hilfe der
verstellbaren
Augenlinse
Blenden fokussiert werden.
Axio Observer
wie
nachfolgend
be-
vom
kann
auf
diese
12/2016
zu
