Carl Zeiss
3.1.3
Binokularen Tubus/Fototubus ansetzen
Alle in der Systemübersicht (siehe Abschnitt 2.2) aufgeführten binokularen Tuben lassen sich, wie
nachfolgend beschrieben, an das Mikroskopstativ ansetzen. In Abhängigkeit von verwendetem Stativtyp
und verwendetem Tubus muss in einigen Fällen zusätzlich eine Zwischenplatte montiert werden (siehe
Abschnitt 2.2).
Vorgehensweise bei Tuben, die ohne Zwischenplatte montiert werden:
• Innensechskantschraube (Bild 3-5/3) mit Inbusschraubendreher SW 3 lockern. Staubschutzkappen
(Bild 3-5/2, 5) von der Tubusunterseite und der stativseitigen Ringschwalbenaufnahme abnehmen.
• Den binokularen Tubus/Fototubus (Bild 3-5/1) schräg halten, mit der Ringschwalbe in die Stativ-
aufnahme (Bild 3-5/4) einsetzen und in waagerechter Lage andrücken. Den binokularen Tubus in die
gewünschte Beobachtungsstellung drehen und die Innensechskantschraube mit Kugelkopf-Schrauben-
dreher wieder anziehen.

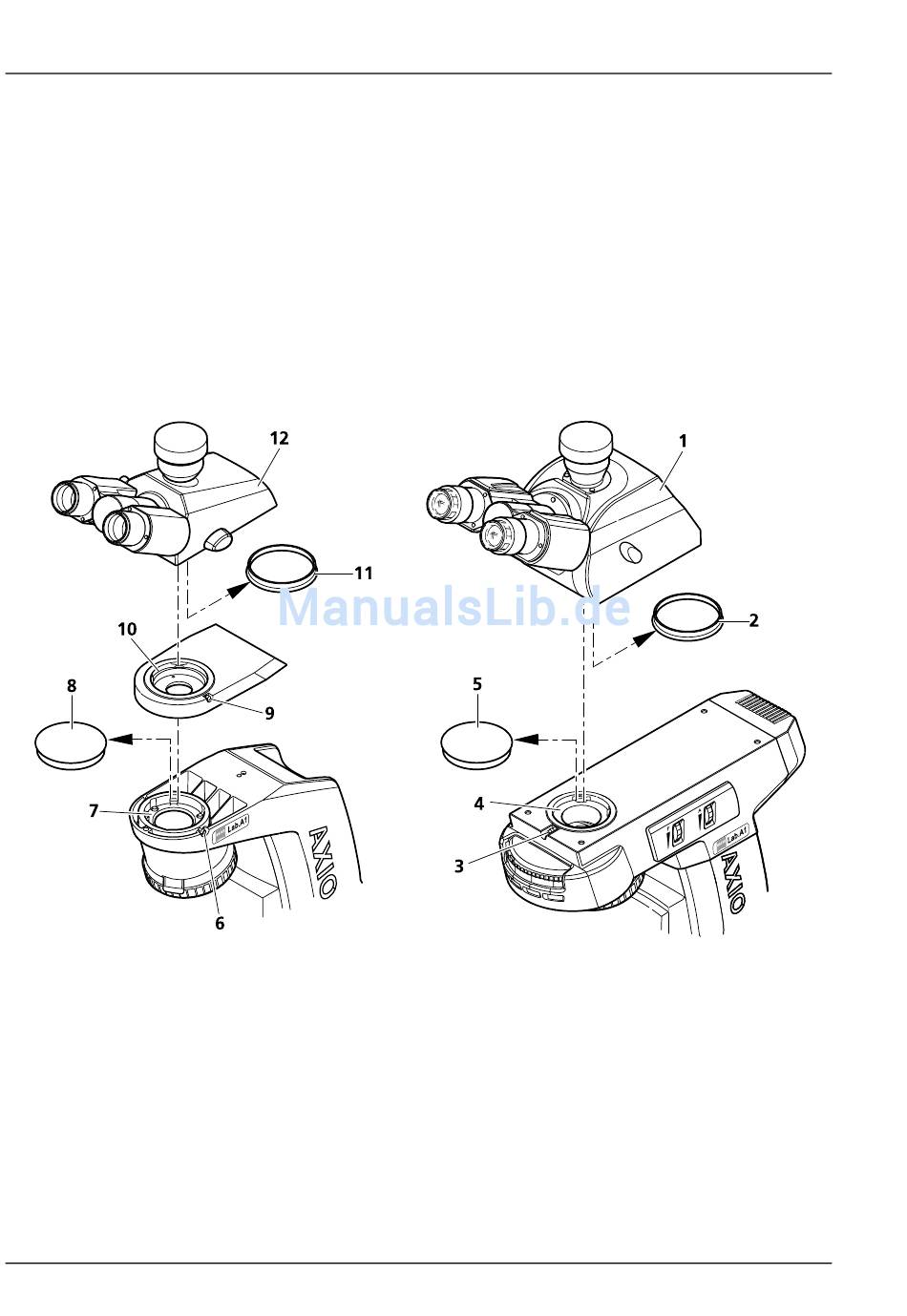

Bild 3-5
Binokularen Tubus ansetzen
Vorgehensweise bei Tuben, die mit Zwischenplatte montiert werden:
• Innensechskantschraube (Bild 3-5/6) mit Inbusschraubendreher SW 3 lockern. Staubschutzkappen
(Bild 3-5/8, 11) von der Tubusunterseite und der stativseitigen Ringschwalbenaufnahme abnehmen.
• Zwischenplatte (Bild 3-5/10) mit deren Ringschwalbe in die Stativaufnahme (Bild 3-5/7) einsetzen,
ausrichten und Innensechskantschraube (Bild 3-5/6) festziehen.
• Den binokularen Tubus/Fototubus (Bild 3-5/12) in die Zwischenplatte einsetzen, ausrichten und die
Innensechskantschraube (Bild 3-5/9) mit Kugelkopf-Schraubendreher festziehen.
48
INBETRIEBNAHME
Standardkomponenten montieren
430037-7044-000
Axio Lab.A1
M60-2-0058 d 04/2010
