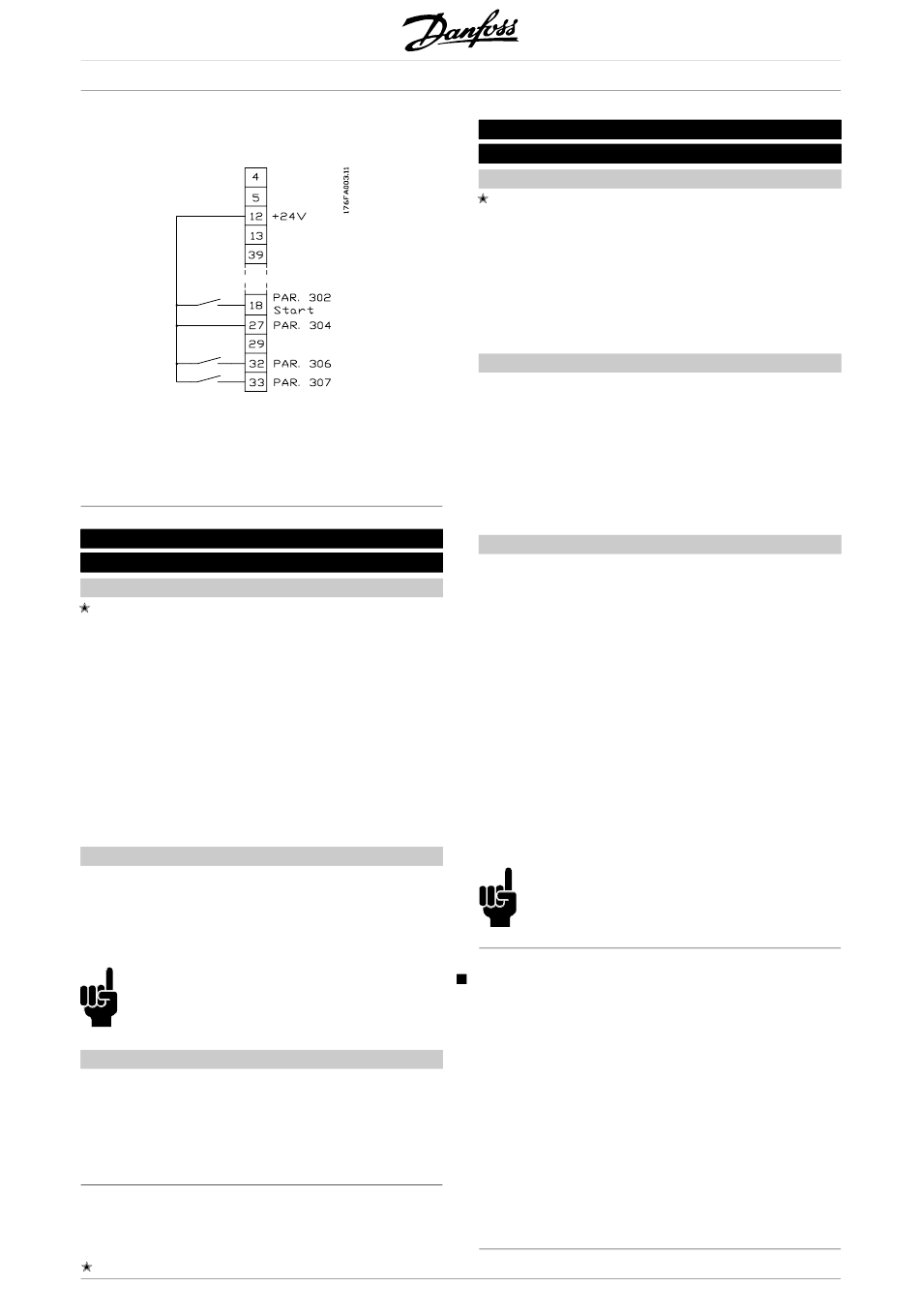

Anschlussbeispiele
Parametersatzwechsel
- Parametersatzwahl mit Klemme 32 und 33.
Parameter 306 = Parametersatzwahl, Isb [4]
Parameter 307 = Parametersatzwahl, msb [4]
Parameter 004 = MultiSetup [5].
003 Kopieren von Parametersätzen
(KOPIER FUNKTION)
Wert:
Keine Kopie (KEINE KOPIE)
Kopieren von aktivem Parametersatz zu Satz 1
(KOPIE ZU SATZ 1)
Kopieren von aktivem Parametersatz zu Satz 2
(KOPIE ZU SATZ 2)
Kopieren von aktivem Parametersatz zu Satz 3
(KOPIE ZU SATZ 3)
Kopieren von aktivem Parametersatz zu Satz 4
(KOPIE ZU SATZ 4)
Kopieren von aktivem Parametersatz zuallen Sätzen
(KOPIE ZU ALLEN)
Funktion:
Es wird eine Kopie des aktiven Parametersatzes in
Parameter 002, Aktiver Satz, zum Satz oder zu den
Sätzen erstellt, die in Parameter 003, Kopieren von
Parametersätzen, ausgewählt wurden.
ACHTUNG!:
Es kann nur im Stoppmodus kopiert werden (Der
Motor wird durch einen Stoppbefehl angehalten).
Beschreibung der Auswahl:
Der Kopiervorgang beginnt, sobald die gewünschte
Kopierfunktion ausgewählt und die Taste
[OK] gedrückt wurde.
Der Kopiervorgang wird im Display angezeigt.
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
94
VLT
004 LCP-Kopie
(LCP-KOPIE)
Wert:
Keine Kopie (KEINE KOPIE)
Upload aller Parameter
(UPLOAD ALLE PARAM.)
Download aller Parameter
(DOWNLOAD ALLE PARAM.)
Download Funktions-Parameter.
(DOWNLOAD FKT. PARAM.)
Funktion:
Parameter 004, LCP-Kopie, wird verwendet,
wenn die integrierte Kopierfunktion des
Bedienfelds zu benutzen ist.
Diese Funktin wird benutzt, wenn alle Parametersätze
durch Umstellen des Bedienfelds von einem
Frequenzumrichter zu einem anderen übertragen
werden sollen.
Beschreibung der Auswahl:
Upload alle Parameter [1]ist zu wählen, wenn
alle Parameterwerte auf das Bedienfeld
[0]
übertragen werden sollen.
Download alle Parameter [2] ist zu wählen,
[1]
wenn alle übertragenen Parameterwerte zu dem
Frequenzumrichter kopiert werden sollen, auf
[2]
dem das Bedienfeld montiert ist.
Download Funktions-Parameter [3] ist zu wählen,
[3] wenn nur ein Download der leistungsunabhängigen
Parameter gewünscht wird. Diese Funktion
[4] wird benutzt, wenn ein Download zu einem
Frequenzumrichter erfolgen soll, der eine
andere Nennleistung hat als der, von dem der
[5]
Parametersatz stammt.
ACHTUNG!:
Uploads/Downloads können nur im
Stoppmodus vorgenommen werden.

Parametersatz der benutzerdefinierten Anzeige

Parameter 005, Max. Wert der benutzerdefinierten
Anzeige, und 006, Einheit für benutzerdefinierte
Anzeige, erlauben Benutzern, ihre eigene Anzeige zu
erstellen, die zu sehen ist, wenn unter Displayanzeige
die benutzerdefinierte Anzeige ausgewählt wurde.
Der Bereich wird in Parameter 005, Max. Wert der
benutzerdefinierten Anzeige, festgelegt, und die Einheit
wird in Parameter 006, Einheit für benutzerdefinierte
Anzeige, bestimmt. Die Auswahl der Einheit entscheidet
darüber, ob das Verhältnis zwischen Ausgangsfrequenz
und Anzeige linear, quadratisch oder kubisch ist.
