Einsatzplanung und Aufbau

3.2 Aufbau mit Signalbaugruppen

3.2 Aufbau mit Signalbaugruppen
Maximalausbau S7-mEC
Ein S7-mEC kann maximal aus 4 Baugruppenträgern (Rack) mit jeweils 8 Signalbaugruppen
(SM) aus der Baureihe S7-300 bestehen. Die Baugruppenträger werden über
Interfacemodule (IM) miteinander verbunden. Zur Stromversorgung kann z. B. eine PS 305
oder PS 307 eingesetzt werden.

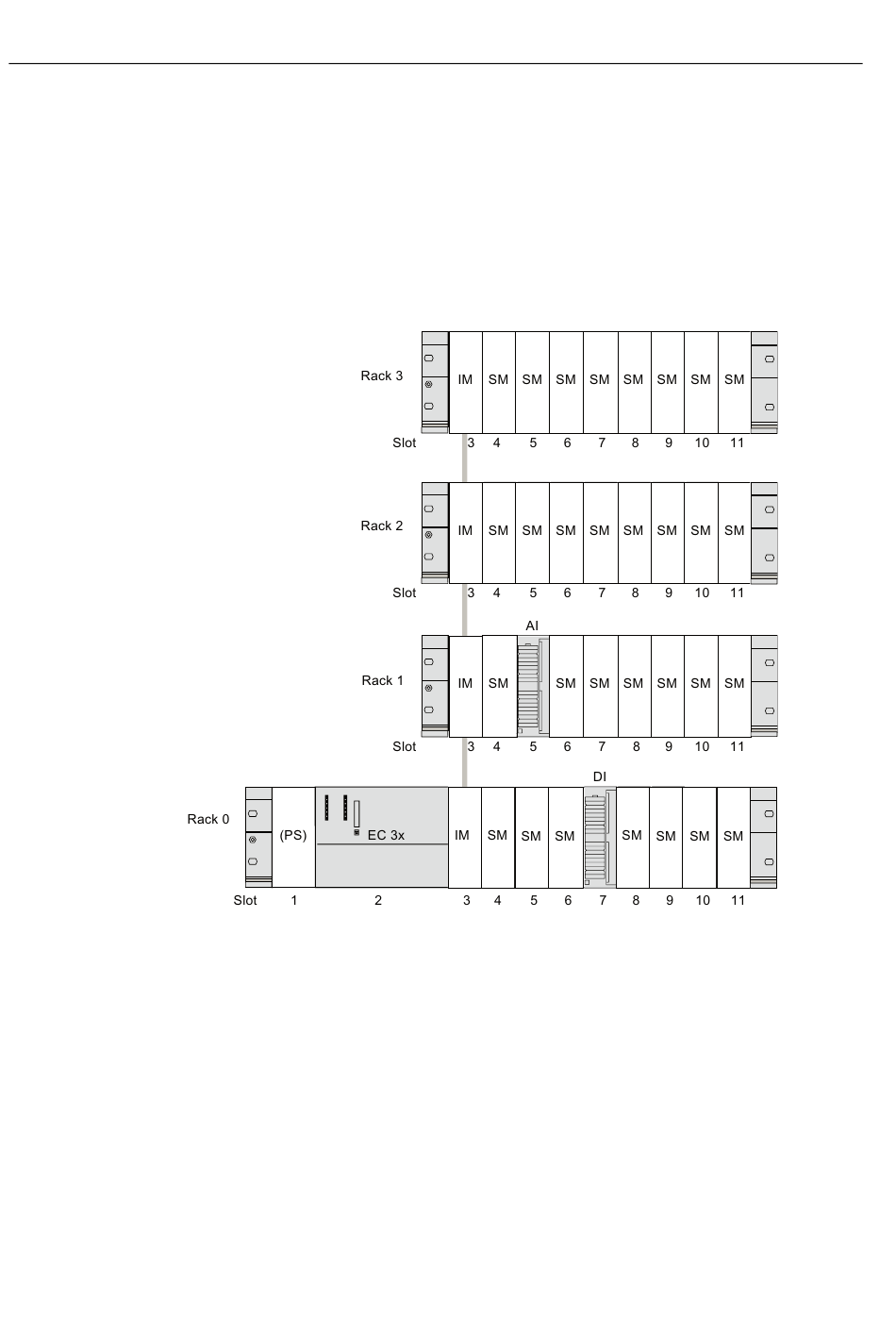

Bild 3-4
24
Maximalausbau
