Austausch Eines Bedienbausteins 3Uf52 Gegen Einen Bedienbaustein 3Uf720 - Siemens SIMOCODE pro Handbuch

Montage, Verdrahtung, Schnittstellen
13.2 Montage
13.2.6

Austausch eines Bedienbausteins 3UF52 gegen einen Bedienbaustein 3UF720

Führen Sie zum Austausch eines Bedienbausteins 3UF52 gegen einen kleineren
Bedienbaustein 3UF720 folgende Schritte aus:
Tabelle 13- 3 Austausch eines Bedienbausteins 3UF52 gegen einen Bedienbaustein 3UF720
Schritt Beschreibung
1 Lösen Sie die vier Schrauben der Befestigungswinkel und nehmen Sie den Bedienbaustein 3UF52 aus dem
Frontpanel bzw. aus der Schaltschranktür heraus.
2 Stellen Sie sicher, dass der Ausschnitt im Frontpanel bzw. in der Schaltschranktür die Maße 91,5 + 0,5 mm
(Breite) und 54,5 + 0,5 mm (Höhe) aufweist (siehe Abbildung).
3 Schieben Sie die beiliegende Dichtung auf den Adapter für den Bedienbaustein (siehe Bild unten).
4 Stecken Sie den Adapter für den Bedienbaustein in den Ausschnitt.
5 Setzen Sie den Bedienbaustein in den Adapter ein.
6 Schnappen Sie die vier Befestigungswinkel auf den Bedienbaustein auf.
7 Arretieren Sie den Bedienbaustein, indem Sie die vier Schrauben der Befestigungswinkel festdrehen (siehe
Abbildung und Sicherheitshinweis!).

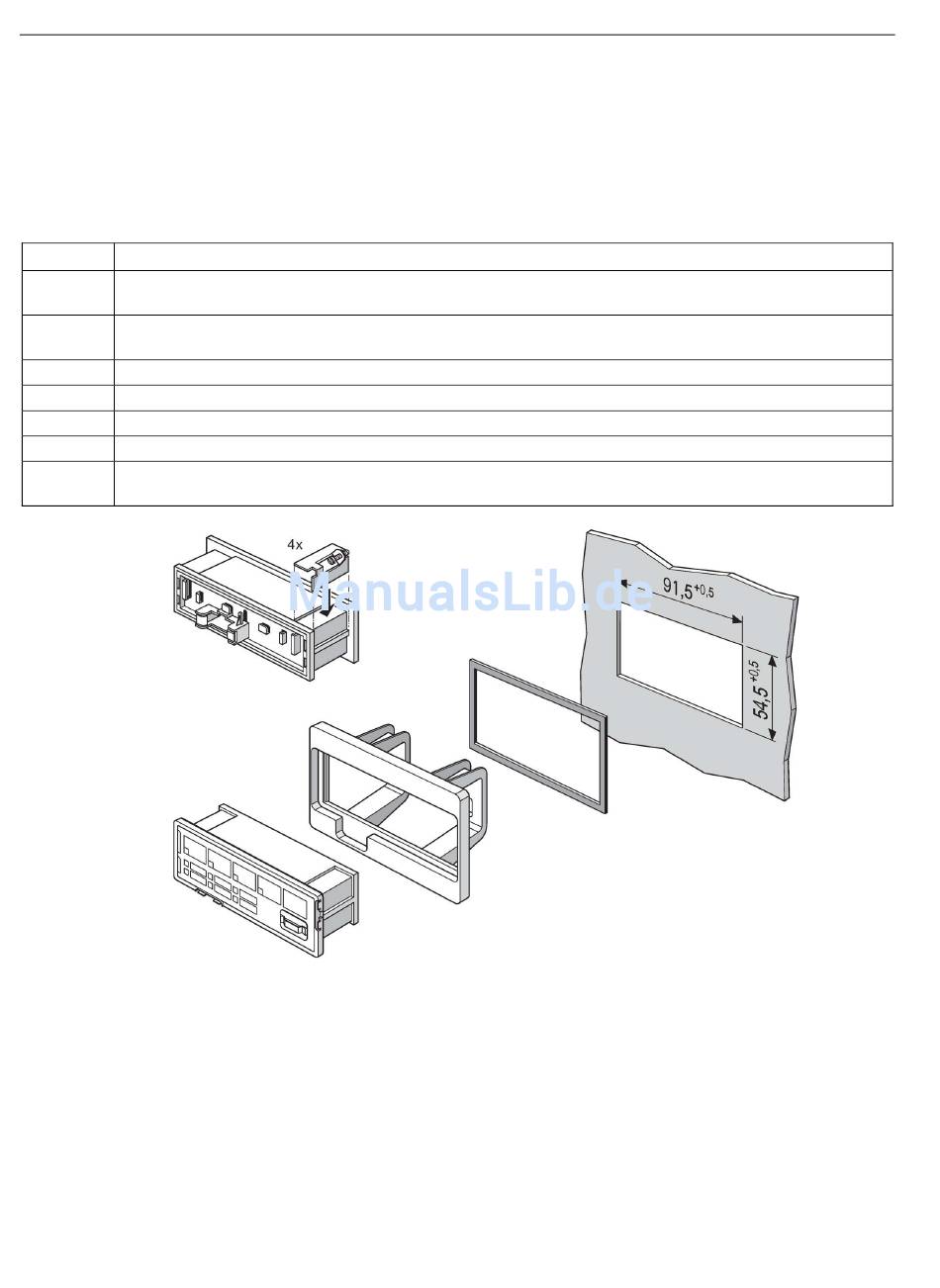

Bild 13-6
444
Montage des Adapters für Bedienbaustein (1)
