Kurzanleitung zur Projektierung eines Wendestarters
3.3 Wendestarter mit Motorabzweig und Vor-Ort-Steuerstelle

Schaltung des Wendestarters mit SIMOCODE pro

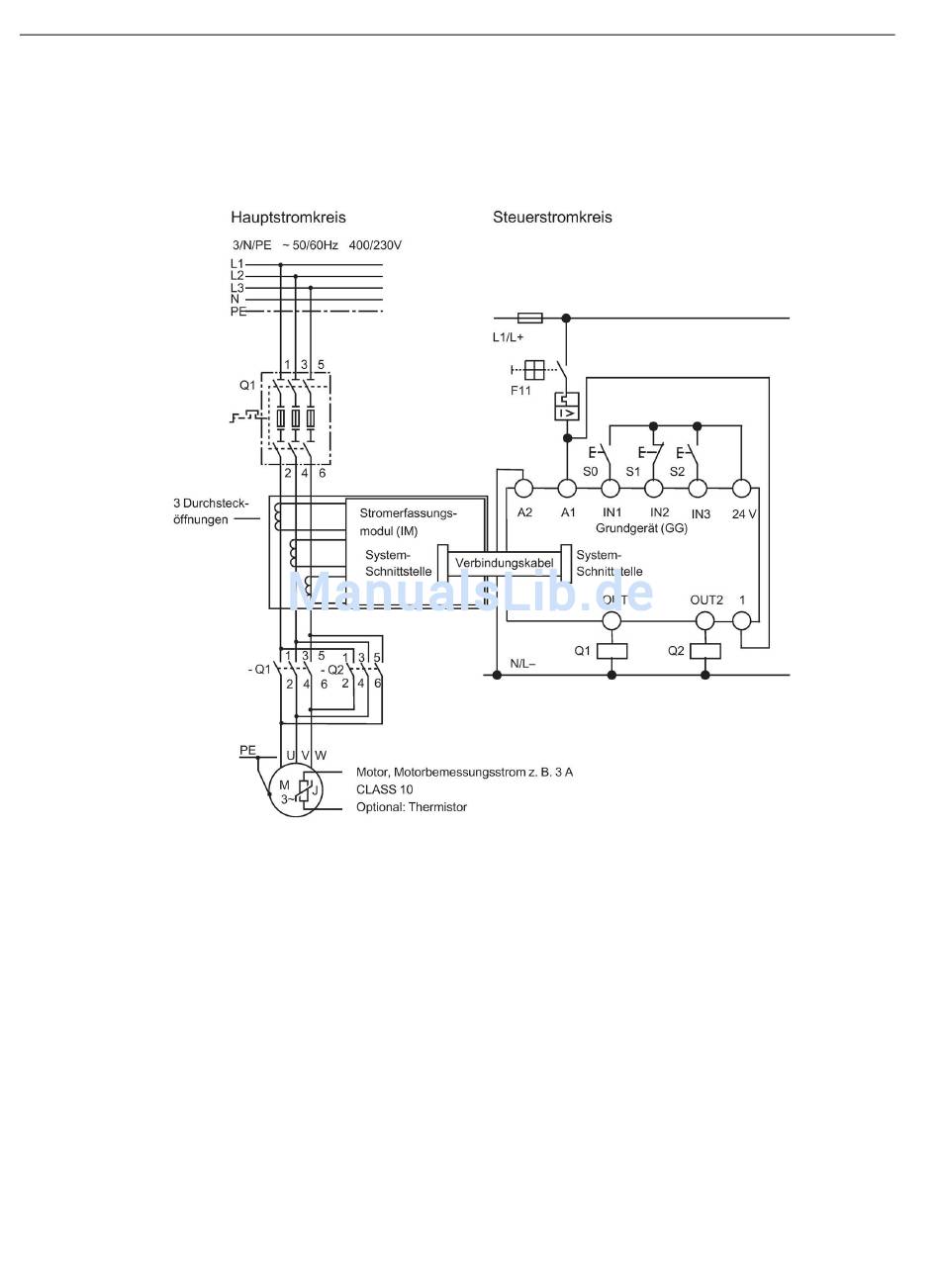

Folgendes Schema zeigt die Schaltung des Hauptstromkreises und des Steuerstromkreises:
Bild 3-1

Schaltbild des Steuerstromkreises eines Wendestarters

Folgendes Schema zeigt das Schaltbild des Steuerstromkreises mit einer Vor-Ort-
Steuerstelle für die Kommandos:
● LINKS
● AUS
● RECHTS
Noch nicht berücksichtigt sind Anzeigen, Meldungen, etc.
