Schaltbild des Steuerstromkreises eines Wendestarters

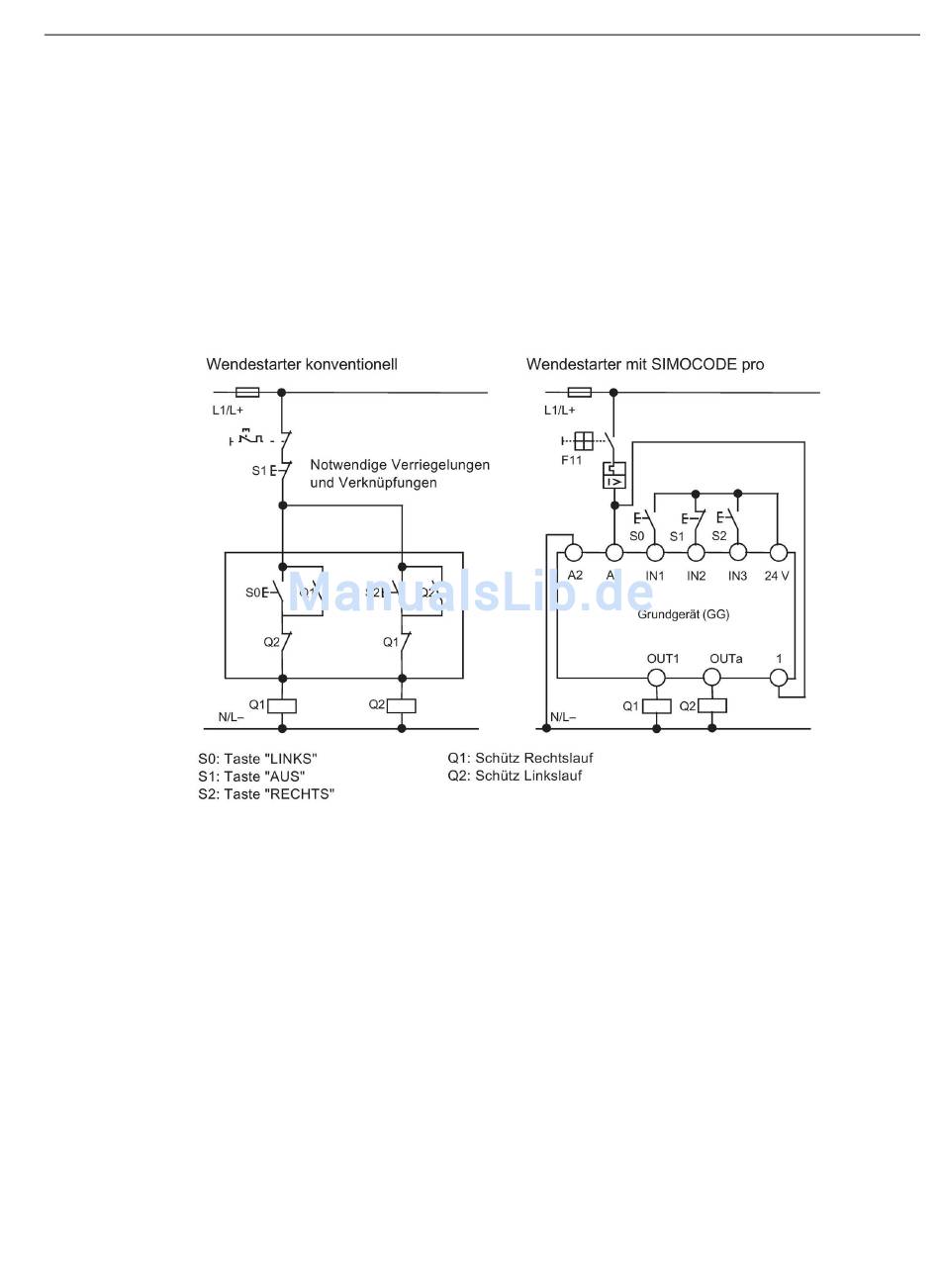

Folgendes Schema zeigt das Schaltbild des Steuerstromkreises mit einer Vor-Ort-
Steuerstelle für die Kommandos:
● LINKS
● AUS
● RECHTS
Noch nicht berücksichtigt sind Anzeigen, Meldungen, etc.
Bild 3-2
Die notwendigen Verriegelungen und Verknüpfungen werden im Grundgerät softwaremäßig
durchgeführt.
