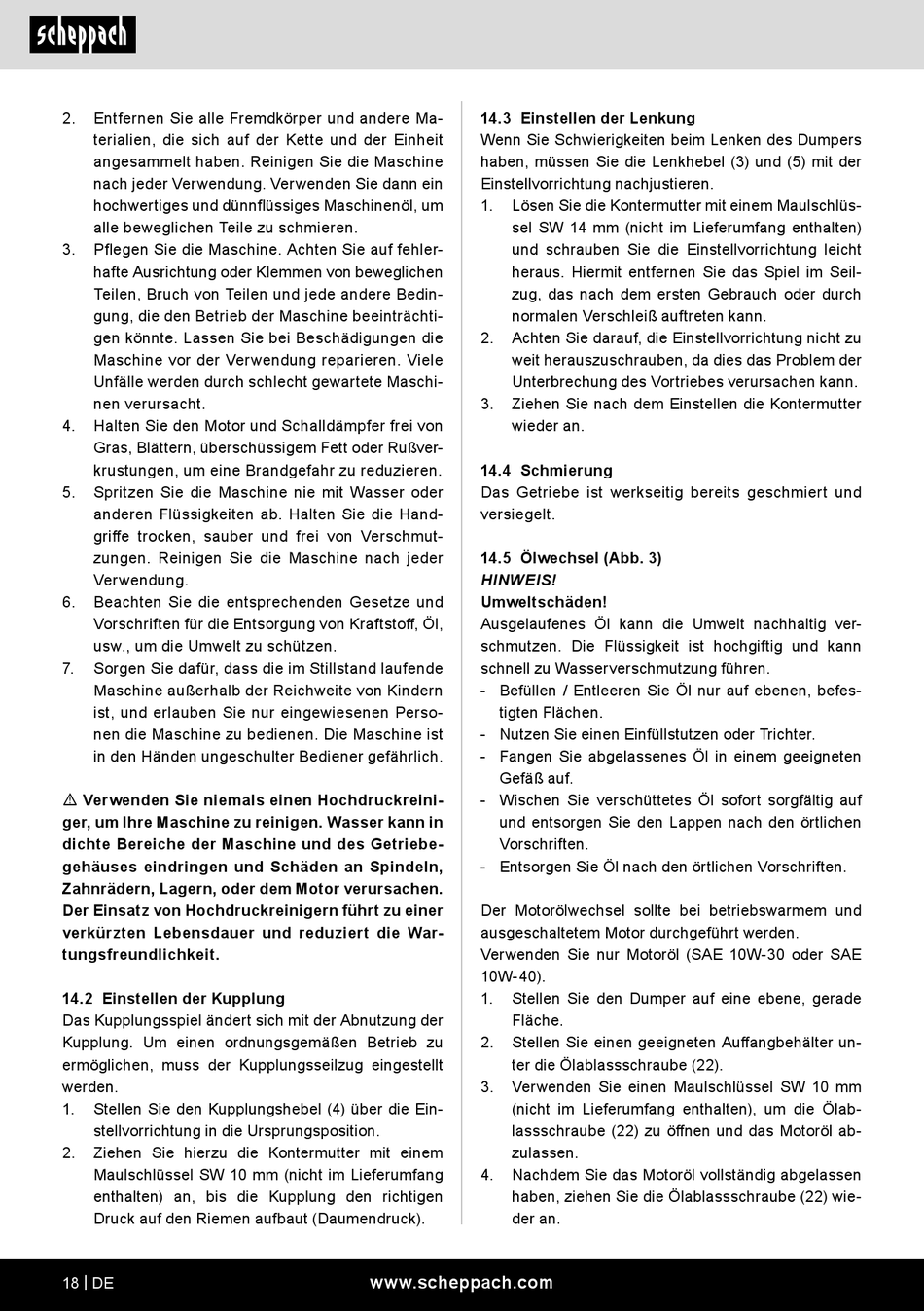

Scheppach DP5000 Originalbetriebsanleitung Seite 18

2. Entfernen Sie alle Fremdkörper und andere Ma-
terialien, die sich auf der Kette und der Einheit
angesammelt haben. Reinigen Sie die Maschine
nach jeder Verwendung. Verwenden Sie dann ein
hochwertiges und dünnflüssiges Maschinenöl, um
alle beweglichen Teile zu schmieren.
3. Pflegen Sie die Maschine. Achten Sie auf fehler-
hafte Ausrichtung oder Klemmen von beweglichen
Teilen, Bruch von Teilen und jede andere Bedin-
gung, die den Betrieb der Maschine beeinträchti-
gen könnte. Lassen Sie bei Beschädigungen die
Maschine vor der Verwendung reparieren. Viele
Unfälle werden durch schlecht gewartete Maschi-
nen verursacht.
4. Halten Sie den Motor und Schalldämpfer frei von
Gras, Blättern, überschüssigem Fett oder Rußver-
krustungen, um eine Brandgefahr zu reduzieren.
5. Spritzen Sie die Maschine nie mit Wasser oder
anderen Flüssigkeiten ab. Halten Sie die Hand-
griffe trocken, sauber und frei von Verschmut-
zungen. Reinigen Sie die Maschine nach jeder
Verwendung.
6. Beachten Sie die entsprechenden Gesetze und
Vorschriften für die Entsorgung von Kraftstoff, Öl,
usw., um die Umwelt zu schützen.
7. Sorgen Sie dafür, dass die im Stillstand laufende
Maschine außerhalb der Reichweite von Kindern
ist, und erlauben Sie nur eingewiesenen Perso-
nen die Maschine zu bedienen. Die Maschine ist
in den Händen ungeschulter Bediener gefährlich.
m Verwenden Sie niemals einen Hochdruckreini-
ger, um Ihre Maschine zu reinigen. Wasser kann in
dichte Bereiche der Maschine und des Getriebe-
gehäuses eindringen und Schäden an Spindeln,
Zahnrädern, Lagern, oder dem Motor verursachen.
Der Einsatz von Hochdruckreinigern führt zu einer
verkürzten Lebensdauer und reduziert die War-
tungsfreundlichkeit.
14.2 Einstellen der Kupplung
Das Kupplungsspiel ändert sich mit der Abnutzung der
Kupplung. Um einen ordnungsgemäßen Betrieb zu
ermöglichen, muss der Kupplungsseilzug eingestellt
werden.
1. Stellen Sie den Kupplungshebel (4) über die Ein-
stellvorrichtung in die Ursprungsposition.
2. Ziehen Sie hierzu die Kontermutter mit einem
Maulschlüssel SW 10 mm (nicht im Lieferumfang
enthalten) an, bis die Kupplung den richtigen
Druck auf den Riemen aufbaut (Daumendruck).
18 | DE
14.3 Einstellen der Lenkung
Wenn Sie Schwierigkeiten beim Lenken des Dumpers
haben, müssen Sie die Lenkhebel (3) und (5) mit der
Einstellvorrichtung nachjustieren.
1. Lösen Sie die Kontermutter mit einem Maulschlüs-
sel SW 14 mm (nicht im Lieferumfang enthalten)
und schrauben Sie die Einstellvorrichtung leicht
heraus. Hiermit entfernen Sie das Spiel im Seil-
zug, das nach dem ersten Gebrauch oder durch
normalen Verschleiß auftreten kann.
2. Achten Sie darauf, die Einstellvorrichtung nicht zu
weit herauszuschrauben, da dies das Problem der
Unterbrechung des Vortriebes verursachen kann.
3. Ziehen Sie nach dem Einstellen die Kontermutter
wieder an.
14.4 Schmierung
Das Getriebe ist werkseitig bereits geschmiert und
versiegelt.
14.5 Ölwechsel (Abb. 3)
HINWEIS!
Umweltschäden!
Ausgelaufenes Öl kann die Umwelt nachhaltig ver-
schmutzen. Die Flüssigkeit ist hochgiftig und kann
schnell zu Wasserverschmutzung führen.
- Befüllen / Entleeren Sie Öl nur auf ebenen, befes-
tigten Flächen.
- Nutzen Sie einen Einfüllstutzen oder Trichter.
- Fangen Sie abgelassenes Öl in einem geeigneten
Gefäß auf.
- Wischen Sie verschüttetes Öl sofort sorgfältig auf
und entsorgen Sie den Lappen nach den örtlichen
Vorschriften.
- Entsorgen Sie Öl nach den örtlichen Vorschriften.
Der Motorölwechsel sollte bei betriebswarmem und
ausgeschaltetem Motor durchgeführt werden.
Verwenden Sie nur Motoröl (SAE 10W-30 oder SAE
10W-40).
1. Stellen Sie den Dumper auf eine ebene, gerade
Fläche.
2. Stellen Sie einen geeigneten Auffangbehälter un-
ter die Ölablassschraube (22).
3. Verwenden Sie einen Maulschlüssel SW 10 mm
(nicht im Lieferumfang enthalten), um die Ölab-
lassschraube (22) zu öffnen und das Motoröl ab-
zulassen.
4. Nachdem Sie das Motoröl vollständig abgelassen
haben, ziehen Sie die Ölablassschraube (22) wie-
der an.
