5.7.1
Die Konfiguration 110 beinhaltet die Funktionen zur drehzahlveränderlichen Regelung
einer Asynchronmaschine in einer Vielzahl von Standardanwendungen. Die Motor-
drehzahl stellt sich entsprechend dem eingestellten Verhältnis von Sollfrequenz und
notwendiger Spannung ein.
24 V
ext.
STOA
STOB
5.7.2
Die Konfiguration 111 erweitert die geberlose Regelung um Softwarefunktionen die in
verschiedenen Anwendungen die kundengerechte Anpassung erleichtern. Der Tech-
nologieregler ermöglicht eine Volumenstrom-, Druck-, Füllstands- oder Drehzahlrege-
lung.
24 V
ext.
STOA
STOB
09/08
09/08

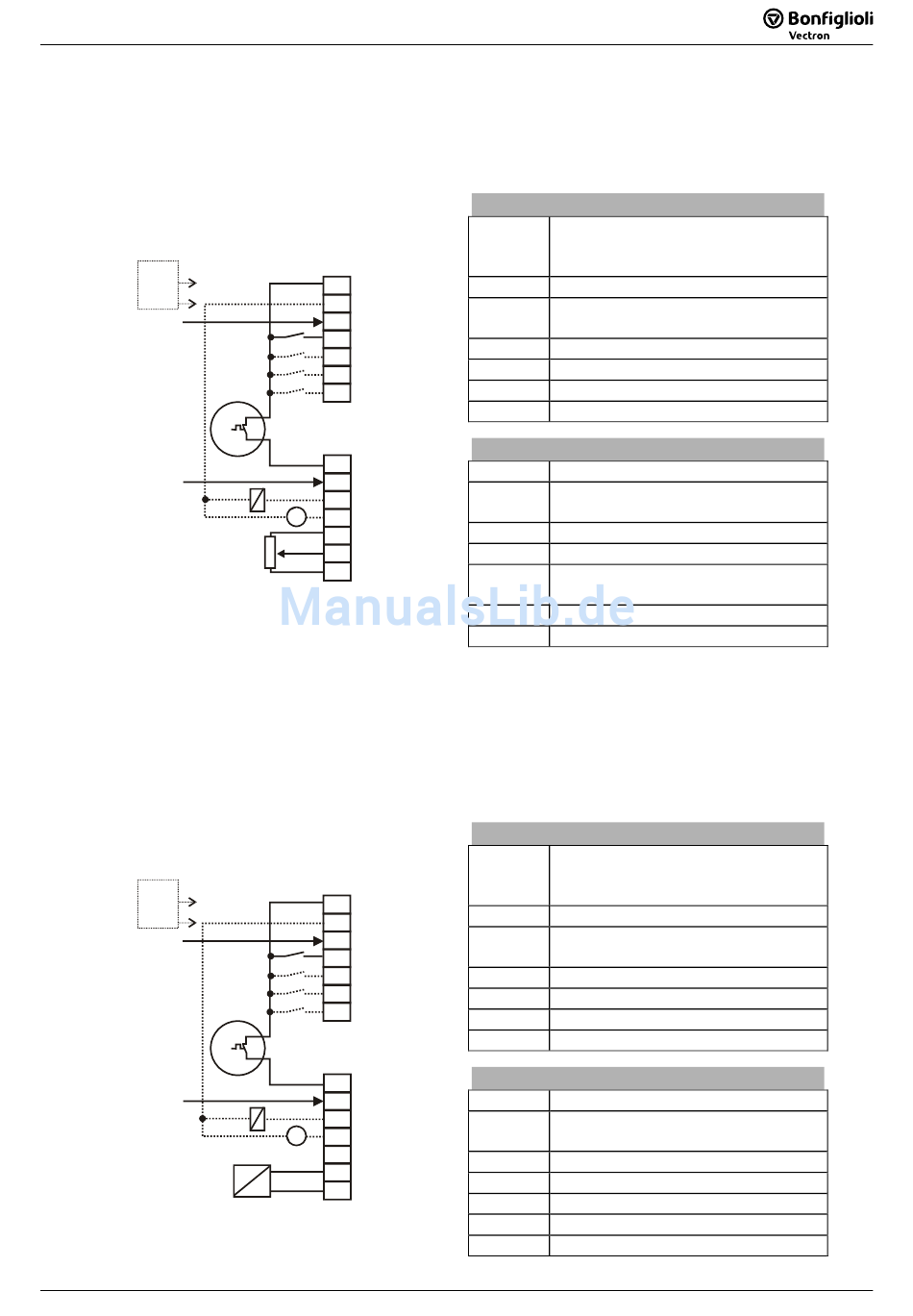

Konfiguration 110 – Geberlose Regelung
X210A
1 +20 V/180 mA
GND 20 V
2
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
M
X210B
1 S6IND
S7IND
2
-
+
S1OUT
3
-
+
MFO1A
V 4
+10 V/ 4 mA
5
6 MFI1A
GND 10 V
7
Konfiguration 111 – Geberlose Regelung
mit Technologieregler
X210A
1 +20 V/180 mA
GND 20 V
2
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
M
X210B
1 S6IND
S7IND
2
-
+
S1OUT
3
-
+
MFO1A
V 4
+10 V/4 mA
5
+
6 MFI1A
GND 10 V
7
-
Betriebsanleitung ACU
Betriebsanleitung ACU
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder
Eingang für externe Spannungsver-
sorgung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V für
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10 V
X210B.7 Masse 10 V
Steuerklemme X210A
X210A.1 Spannungsausgang +20 V oder
Eingang für externe Spannungsver-
sorgung DC 24 V ±10%
X210A.2 Masse 20 V/ Masse 24 V (ext.)
X210A.3 Digitaleingang STOA (1. Abschalt-
pfad der Sicherheitsfunktion STO)
X210A.4 Festprozentwertumschaltung 1
X210A.5 Festprozentwertumschaltung 2
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Digitaleingang STOB (2. Abschalt-
pfad der Sicherheitsfunktion STO)
X210B.3 Laufmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
X210B.6 Prozentistwert 0...+10 V
X210B.7 Masse 10 V
