5.6.2
Die Steuerhardware und die Software der Frequenzumrichter sind nahezu frei konfi-
gurierbar. Den Steueranschlüssen können bestimmte Funktionen zugeordnet werden,
und die interne Verknüpfung der Softwaremodule kann frei gewählt werden.
Das modulare Konzept erlaubt somit die Anpassung des Frequenzumrichters an viel-
fältige Antriebsaufgaben.
Für etablierte Antriebsaufgaben sind die Anforderungen an die Steuerhardware und
Software bekannt. Diese bestimmten Schaltungen der Steueranschlüsse und internen
Funktionszuordnungen der Softwaremodule stehen in Konfigurationen zur Verfügung.
Die Zuordnungen können durch den Parameter
den. Informationen zu weiteren Konfigurationen sind auf Anfrage erhältlich.
5.6.2.1
Die Konfiguration 110 beinhaltet die Funktionen zur drehzahlveränderlichen Regelung
einer Asynchronmaschine in einer Vielzahl von Standardanwendungen. Die Motor-
drehzahl stellt sich entsprechend dem eingestellten Verhältnis von Sollfrequenz und
notwendiger Spannung ein.
06/07
06/07

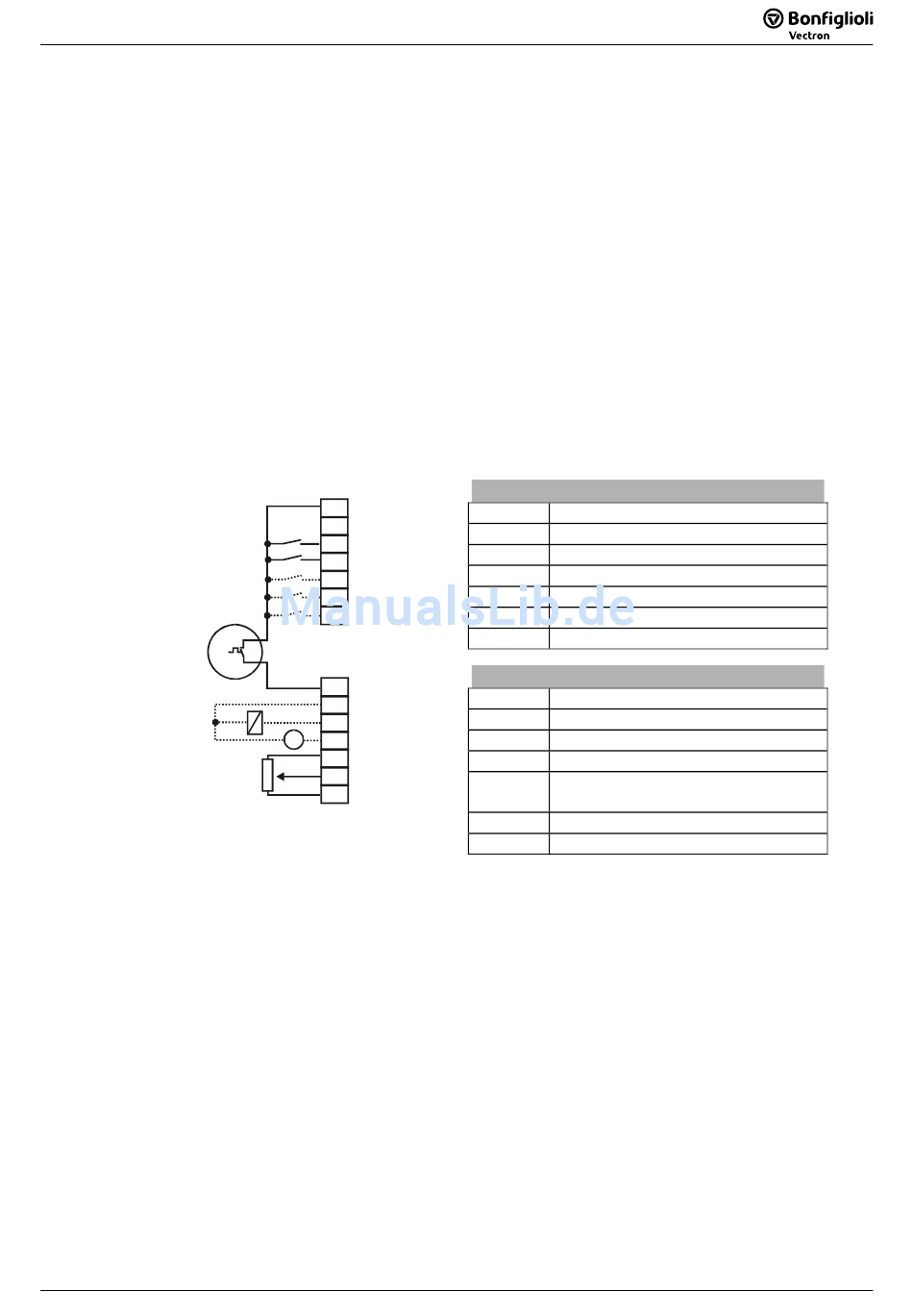

Steuerklemmen – Anschlussplan
Konfiguration 110 – Geberlose Regelung
X210A
1 +20 V/180 mA
2 GND 20 V
3
S1IND
S2IND
4
5
S3IND
6
S4IND
7
S5IND
M
X210B
1 S6IND
GND 20 V
2
-
+
S1OUT
3
-
+
MFO1A
V 4
+10 V/ 4 mA
5
MFI1A
6
GND 10 V
7
Betriebsanleitung ACT
Betriebsanleitung ACT
Konfiguration
Steuerklemme X210A
X210A.1 Versorgungsspannung +20 V
X210A.2 Masse 20 V
X210A.3 Reglerfreigabe/Fehlerquittierung
X210A.4 Start Rechtslauf
X210A.5 Start Linkslauf
X210A.6 Datensatzumschaltung 1
X210A.7 Datensatzumschaltung 2
Steuerklemme X210B
X210B.1 Motor-Thermokontakt
X210B.2 Masse 20 V
X210B.3 Betriebsmeldung
X210B.4 Analogsignal der Istfrequenz
X210B.5 Versorgungsspannung +10 V
Sollwertpotentiometer
X210B.6 Drehzahlsollwert 0...+10 V
X210B.7 Masse 10 V
