5.5
5.5.1
Der Netzanschluss der Frequenzumrichter erfolgt über die Steckklemme X1. Der
Anschluss des Motors und des Bremwiderstandes an den Frequenzumrichter erfolgt
über die Steckklemme X2. Die Schutzart IP20 (EN60529) ist nur bei aufgesteckten
Klemmen gewährleistet.
Gefahr!
•
•
1
06/07
06/07
Anschlüsse der Baugrößen

ACT 201 (bis 3,0 kW) und 401 (bis 4,0 kW)

Die verpolungssicheren Steckklemmen X1 und X2 leistungslos an-
schließen und leistungslos trennen. Die Netzklemmen und die Gleich-
spannungsklemmen können nach der sicheren Trennung des Frequen-
zumrichters gefährliche Spannungen führen. Erst nach einer Wartezeit
von einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind,
darf die Tätigkeit durchgeführt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.

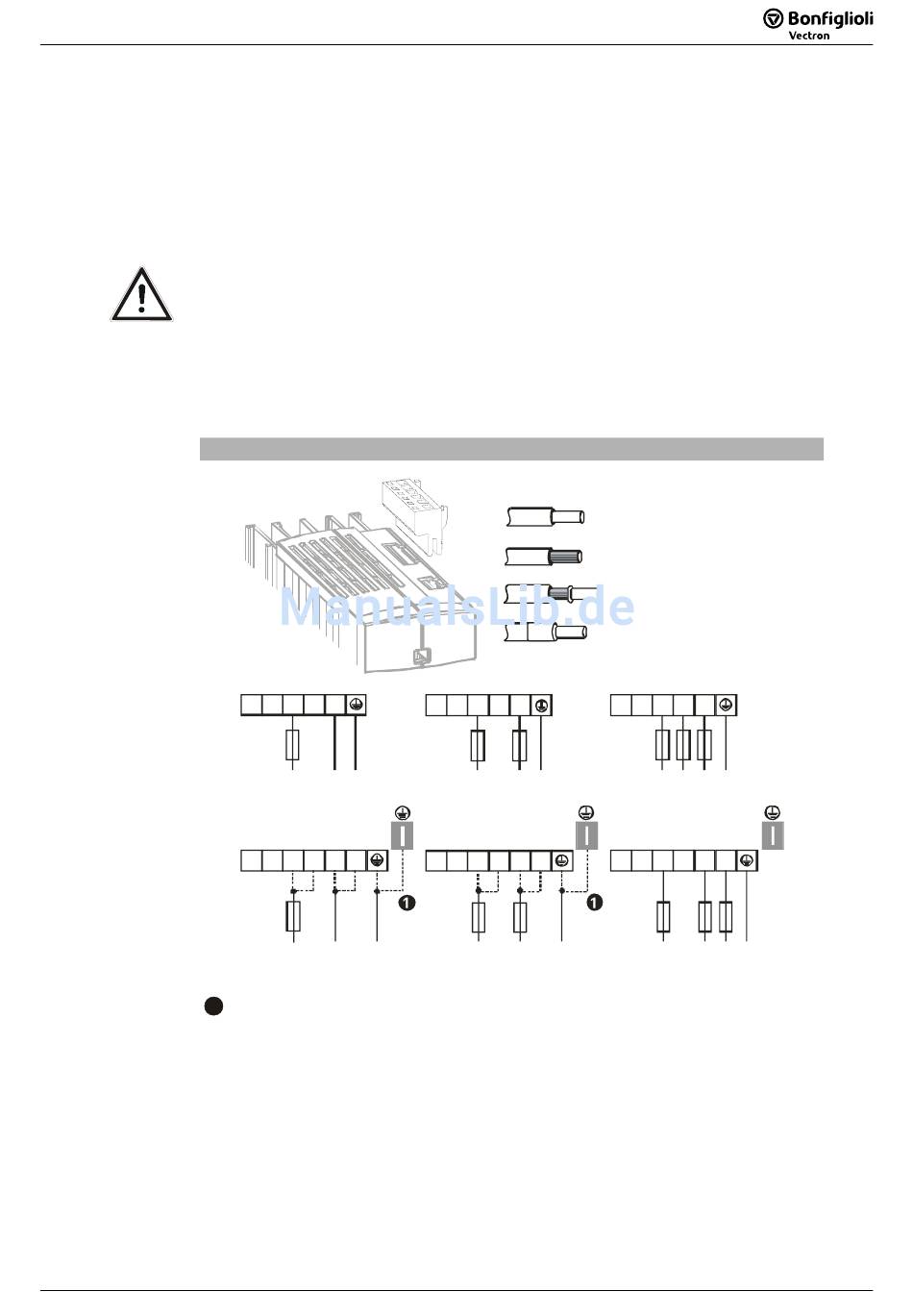

Netzanschluss ACT 201 (bis 3,0 kW) und 401 (bis 4,0 kW)
550 W ... 1.1 kW
-
+
L1 L2 L3
L1 N PE
1ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L1 L2 L3
L1 N PE
1ph / 230V AC
Bei einem Netzstrom oberhalb 10 A den 230 V Netzanschluss 1ph/N/PE und
2ph/PE an zwei Anschlussklemmen vornehmen.
Betriebsanleitung ACT
Betriebsanleitung ACT
Phoenix ZEC 1,5/ .. ST7,5
X1
-
+
L1 L2 L3
L1 L2 PE
2ph / 230V AC
1.5 kW ... 3.0 kW
-
+
L1 L1 L2 L3
L1 L2 PE
2ph / 230V AC
0.2 ... 1.5 mm 2
AWG 24 ... 16
0.2 ... 1.5 mm 2
AWG 24 ... 16
0.25 ... 1.5 mm 2
AWG 22 ... 16
0.25 ... 1.5 mm 2
AWG 22 ... 16
-
+
L1 L2 L3
L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
1.5 kW ... 4.0 kW
-
+
L1 L1 L2 L3
L1 L2 L3 PE
3ph / 230V AC
3ph / 400V AC
