3
3.1
Nachdem die Installationsarbeiten abgeschlossen sind, sollten vor dem Einschalten
der Netzspannung nochmals alle Steuer- und Leistungsanschlüsse geprüft werden.
Sind alle elektrischen Anschlüsse korrekt, darauf achten, dass die Freigabe des Fre-
quenzumrichters ausgeschaltet ist (Steuereingang S1IND offen). Nach dem Einschal-
ten der Netzspannung führt der Frequenzumrichter einen Selbsttest durch und der
Relaisausgang (X10) meldet „Störung".
Der Frequenzumrichter schließt nach einigen Sekunden den Selbsttest ab, das Relais
(X10) zieht an und meldet „keine Störung".
Im Auslieferungszustand und nach dem Setzen der Werkseinstellung wird die geführ-
te Inbetriebnahme automatisch aufgerufen. Die Bedieneinheit zeigt den Menüpunkt
„SEtUP" aus dem Menüzweig CTRL an.
3.2
Vorsicht! Bei der geführten Inbetriebnahme die Sicherheitshinweise im Kapitel
Die geführte Inbetriebnahme des Frequenzumrichters für eine der unten aufgeführ-
ten Konfigurationen durchführen. Diese beinhalten die Funktion des elektronischen
Getriebes mit Lageregelung oder mit Indexregelung.
Hinweis: Die geführte Inbetriebnahme beinhaltet die Funktion zur Parameteridenti-

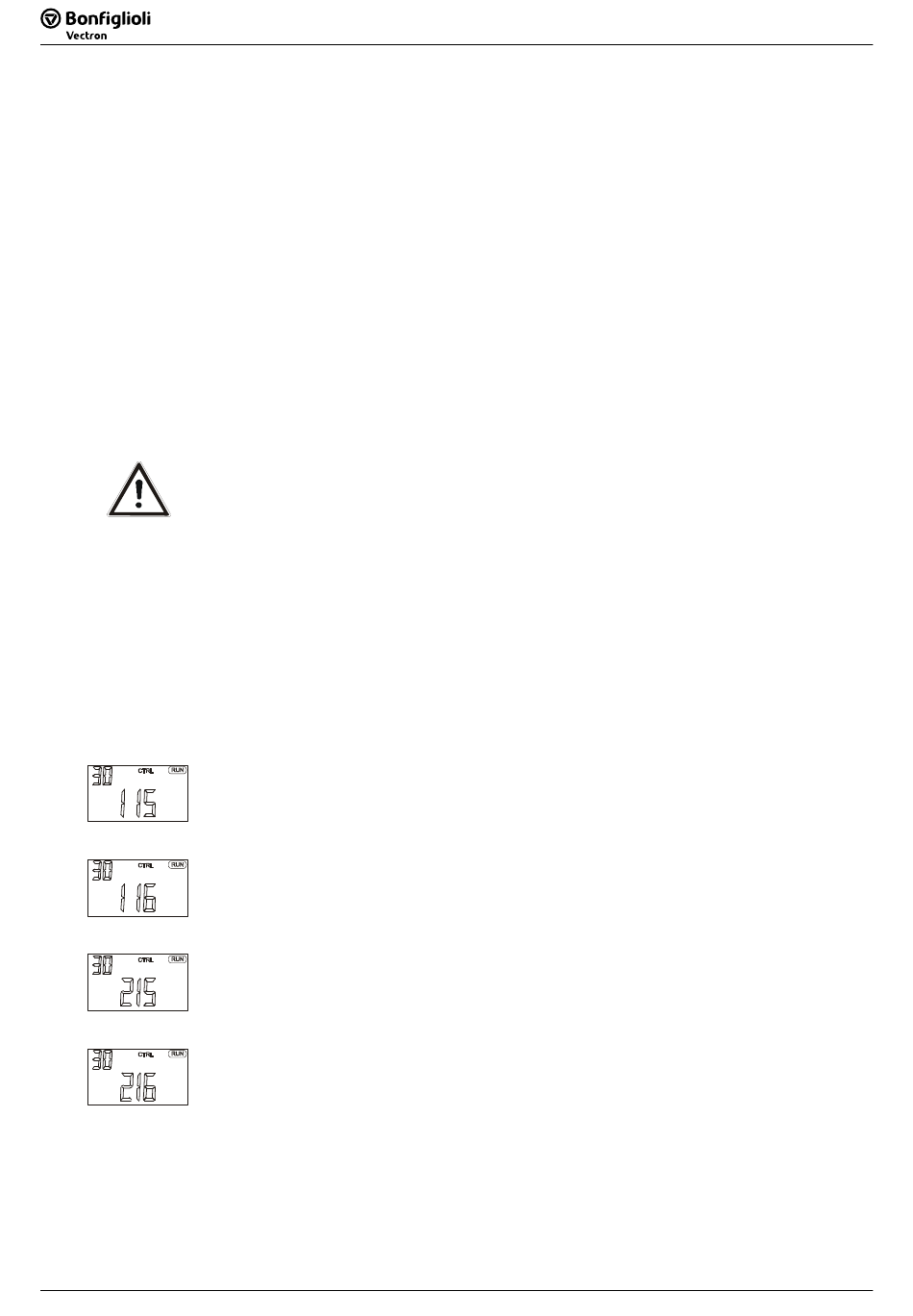

Konfiguration 115, geberlose Regelung mit elektronischem Getriebe und
Lageregelung
Die Konfiguration 115 erweitert die geberlose Regelung der Konfiguration 110 um die
Funktionen des elektronischen Getriebes und einer Lageregelung.
Konfiguration 116, geberlose Regelung mit elektronischem Getriebe und
Indexregelung
Die Konfiguration 116 erweitert die geberlose Regelung der Konfiguration 110 um die
Funktionen des elektronischen Getriebes und einer Indexregelung.
Konfiguration 215, feldorientierte Regelung mit elektronischem Getriebe
und Lageregelung
Die Konfiguration 215 erweitert die feldorientierte Regelung der Konfiguration 210
um die Funktionen des elektronischen Getriebes und einer Lageregelung.
Konfiguration 216, feldorientierte Regelung mit elektronischem Getriebe
und Indexregelung
Die Konfiguration 216 erweitert die feldorientierte Regelung der Konfiguration 210
um die Funktionen des elektronischen Getriebes und einer Indexregelung.
10
10

Inbetriebnahme des Frequenzumrichters

Netzspannung einschalten

Setup mit der Bedieneinheit

„Allgemeine Sicherheits- und Anwendungshinweise" und in der Betriebs-
anleitung oder Kurzanleitung beachten.
fikation. Durch eine Messung werden die Parameter ermittelt und ent-
sprechend eingestellt. Bei erhöhten Anforderungen an die Genauigkeit
der Drehzahl-/Drehmomentregelung sollte nach der ersten geführten
Inbetriebnahme diese noch einmal unter Betriebsbedingungen
durchgeführt werden, da ein Teil der Maschinendaten von der Betriebs-
temperatur abhängig ist.
