5.4 ELEKTRISCHE ANLAGE: EINGRIFFE UND STROMANSCHLÜSSE
1.

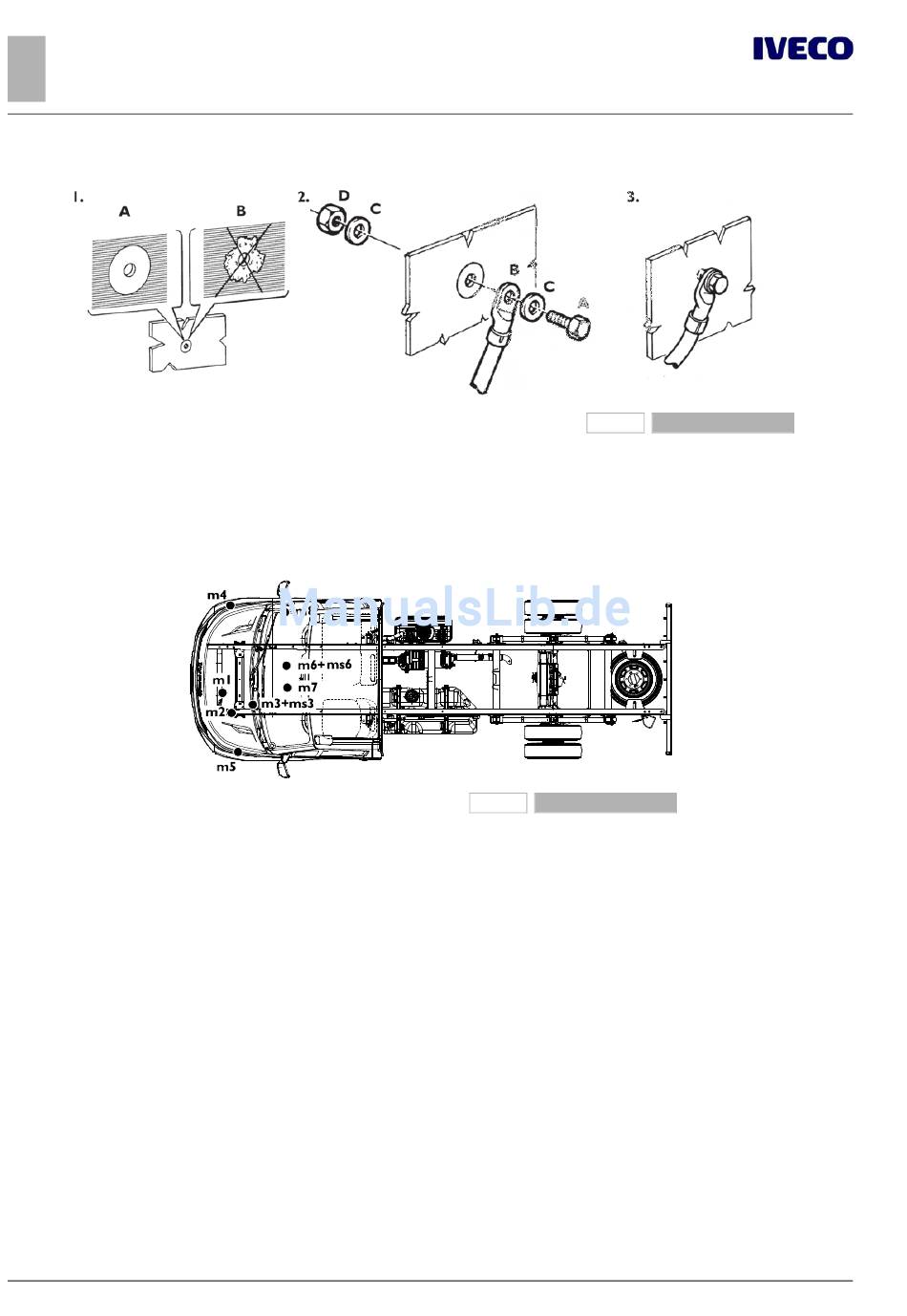

Masseanschlüsse: (A) korrekter Anschluss; (B) falscher
Anschluss

Lage der Massenpunkte am Fahrzeug

Masse am Kurbelgehäuse
m1.
Masse Motorraum am linken Fahrgestell-Längsträger
m2.
m3/ms3. Masse Motorraum unter Servobremse
Masse Motorraum nahe Scheinwerfer vorne rechts
m4.
191316
2.
Korrekte Befestigung des Kabels am Massepunkt unter
Verwendung von: (A) Schraube, (B) Kabelschuh, (C) Unter-
legscheibe, (D) Mutter
3.
Geerdetes Kabel
Abbildung 16
208939
Masse Motorraum nahe Scheinwerfer vorne links
m5.
m6/ms6. Masse Kabineninnenraum mittlerer Bereich
Masse Kabineninnenraum mittlerer Bereich
m7.
Masse Kabineninnenraum Bereich vorne rechts
m8.
Abbildung 15
