DAILY MCA 2014 ‒ RICHTLINIEN FÜR FAHRZEUGAUSSTATTER
16 ELEKTRONISCHE UNTERSYSTEME
5.2 STECKVERBINDER FÜR FAHRZEUGAUSSTATTER

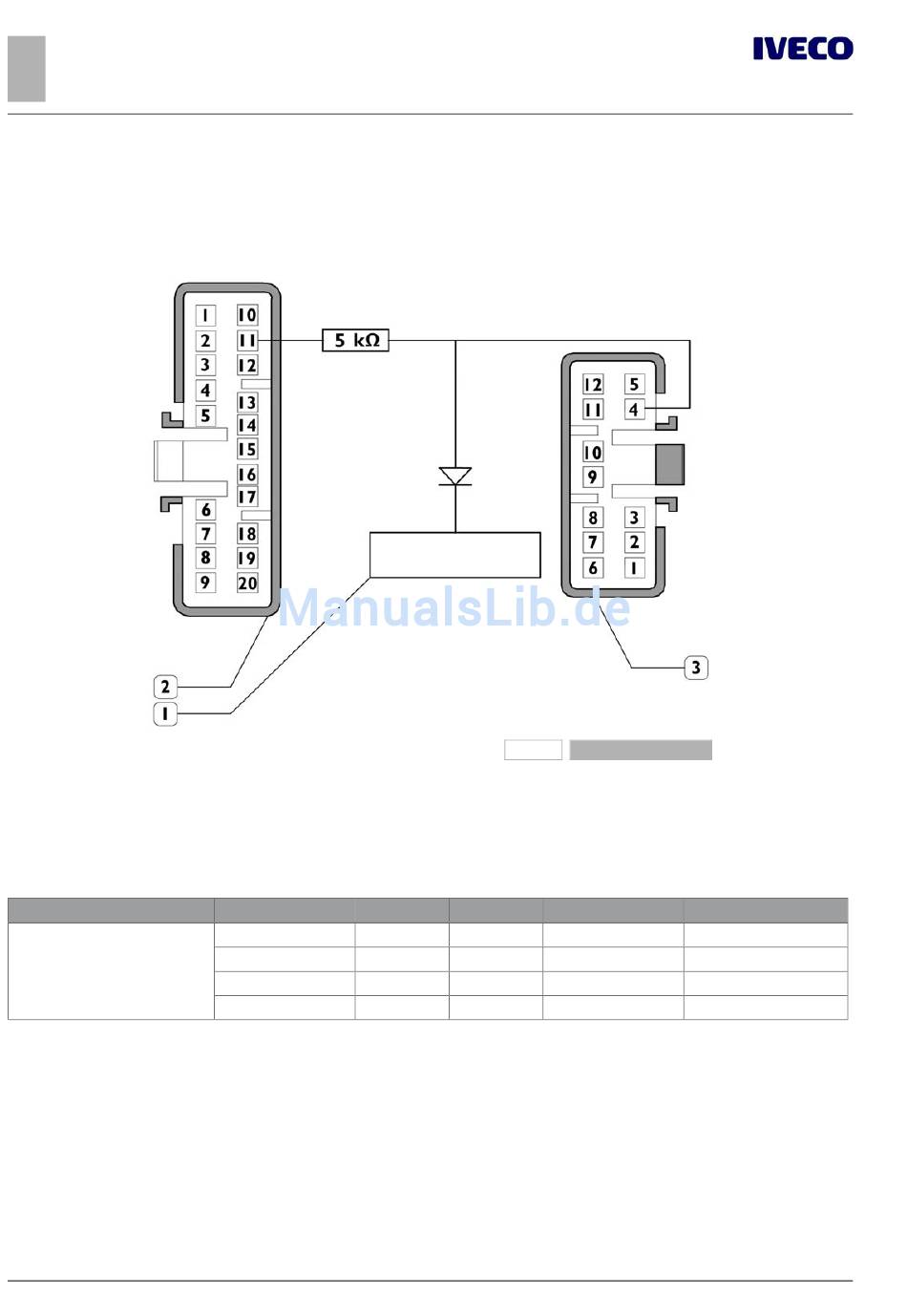

Der Pull-Up-Wiederstand und die Diode müssen vom Fahrzeugausstatter eingebaut werden.
Der Widerstand muss zwischen 72075A / Pin 4 und 61071A / Pin11 geschaltet werden.
Ohne Pull-Up-Widerstand ist kein B7-Signal verfügbar.
1.
Ausstattung
Der B7-Ausgang liefert ein Geschwindigkeitssignal nach [ISO16844-2].
Tabelle 5.5 - Eigenschaften des Tachosignals
Funktion
Tachografausgang B7
Parameter min
Spannung U
low
Spannung U
high
Frequenz (1/T)
Impulsdauer (t) 0.64
230825
2.
Steckverbinder 61071A
3.
Steckverbinder 72075A
max
1.5
5.5
1.6
4
Abbildung 12
Maßeinheit Anmerkungen
V I = 1 mA
V I = 1 mA
kHz Rechteckwelle
ms
– Printed 603.95.790 – 2 Ed. - Base 11/2015
