Hinweis: Um elektrische Störungen zu vermeiden, dürfen
die einzelnen Kabel des Akkukabels (14) nicht auffächern.
Ziehen Sie dazu ggf. das Akkukabel an der Antriebsein-
heit (17) ab, verdrehen Sie das Akkukabel um maximal eine
Umdrehung und schließen Sie das Akkukabel wieder an oder
fassen Sie die einzelnen Kabel mit einem Kabelbinder oder
einem Klebeband zusammen.

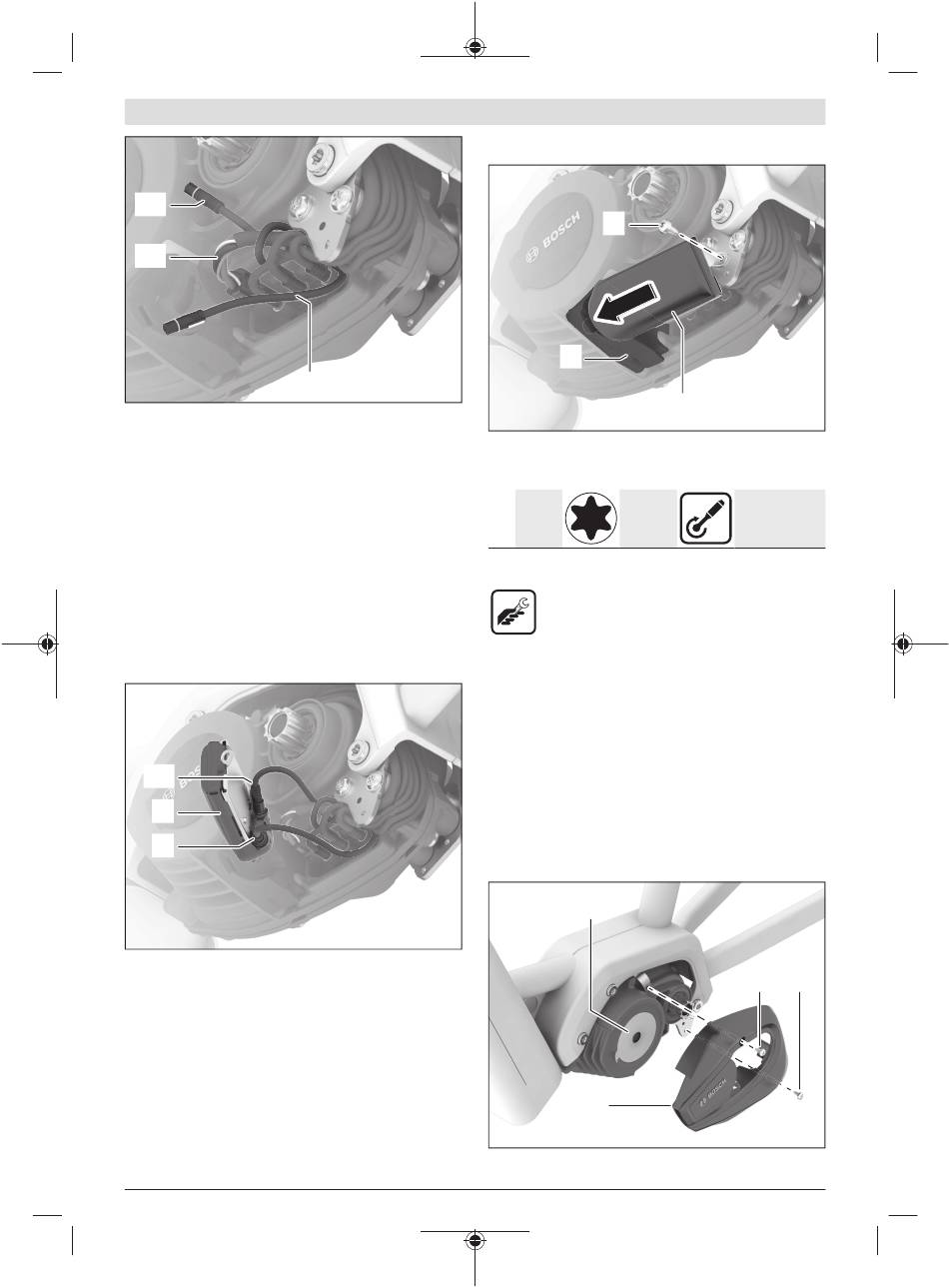

Ziehen Sie das Kabel (12) der Bedieneinheit/des Displayhal-
ters an der Antriebseinheit (17) vom Anschluss (11) ab.
Schließen Sie das HMI-Kabel (5) an den frei gewordenen An-
schluss (11) an.
Verlegen Sie das HMI-Kabel (5) eng mit den vorhandenen
Kabeln nach unten. Wenn möglich, führen Sie das HMI-Kabel
vor dem Akkukabel (14) herum und dann hinter den übrigen
Kabeln nach unten.
(12)
(7)
(5)
Schließen Sie das HMI-Kabel (5) am ConnectModule (7) an
den Anschluss 1 an.
Schließen Sie das Kabel (12) der Bedieneinheit/des Display-
halters am ConnectModule (7) an den Anschluss 2 an.
Bosch eBike Systems
Das ConnectModule montieren
(2)
(6)
Stecken Sie das ConnectModule (7) in den Halter (6).
Schrauben Sie das ConnectModule mit der Direktmonta-
geschraube (2) am Halteblech der Antriebseinheit an.
1× M4×8 Torx T20
Linsen-
kopf
A) Erstmontage
B) Folgemontage
– Torx-T20-Werkzeug
– Drehmomentschlüssel
Hinweis: Bei eBikes, bei denen die Antriebseinheit ohne
Haltebleche direkt am Rahmen befestigt ist, muss das
ConnectModule entsprechend den Vorgaben des Fahrrad-
herstellers angeschraubt werden. Ggf. sind zusätzliche Teile
des Fahrradherstellers nötig. Beachten Sie die Hinweise
des Fahrradherstellers.
Hinweis: Achten Sie darauf, dass die Kabel nicht einge-
klemmt werden oder an scharfen Kanten scheuern.

Die Linke Design-Abdeckung montieren

Hinweis: Bei einer fahrradspezifischen Abdeckung der An-
triebseinheit muss geprüft werden, ob diese weiterverwen-
det werden kann oder ausgetauscht werden muss.
(17)
(9)
Deutsch – 5
(7)
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
