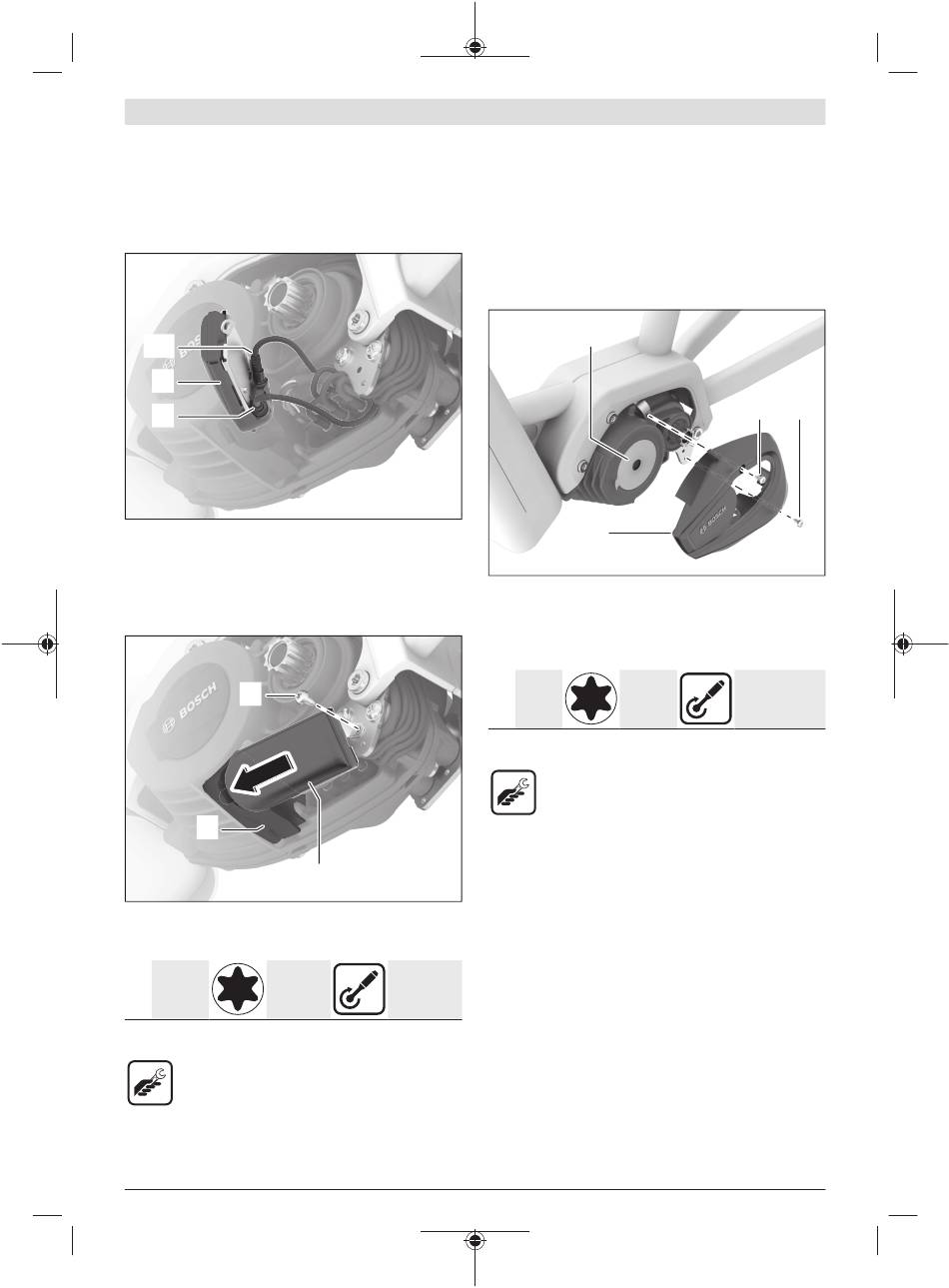

Koble HMI-kabelen (5) til tilkoblingen som nå har blitt
ledig (11).
Legg HMI-kabelen (5) nedover, tett sammen med de
eksisterende kablene. Om mulig legger du HMI-kabelen foran
batterikabelen (14) og deretter nedover bak de øvrige
kablene.
(12)
(7)
(5)
Koble HMI-kabelen (5) på ConnectModule (7) til
tilkoblingen 1.
Koble kabelen (12) til betjeningsenheten/displayholderen
på ConnectModule (7) til tilkoblingen 2.
Montere ConnectModule
(2)
(6)
Sett ConnectModule (7) i holderen (6).
Skru ConnectModule på holdeplaten til drivenheten med
skruen for direkte montering (2).
1× M4×8 Torx T20
linsehode
A) Første gangs montering
B) Påfølgende montering
– Torx T20-verktøy
– Momentnøkkel
Merknad: På eBike med drivenheten festet direkte på
rammen uten festeplater må ConnectModule skrus fast i
samsvar med spesifikasjonene fra sykkelprodusenten. Det
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
kreves eventuelt ekstra deler fra sykkelprodusenten. Følg
anvisningene fra sykkelprodusenten.
Merknad: Pass på at ikke ledningene kommer i klem eller
gnisser mot skarpe kanter.
Montere det venstre designdekselet
Merknad: Hvis et sykkelspesifikt deksel brukes på
drivenheten, må det kontrolleres om dette fortsatt kan
brukes eller må skiftes ut.
(17)
(9)
Hekt fast designdekselet (9) på den fremre kanten til
drivenheten (17), og sett deretter på den bakre delen av
designdekselet.
Fest designdekselet (9) med de to skruene som ble fjernet i
begynnelsen (8).
2× M4×8 Torx T20
linse-
hode
A) Første gangs montering
B) Påfølgende montering
– Torx T20-verktøy
– Momentnøkkel
Norsk – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
