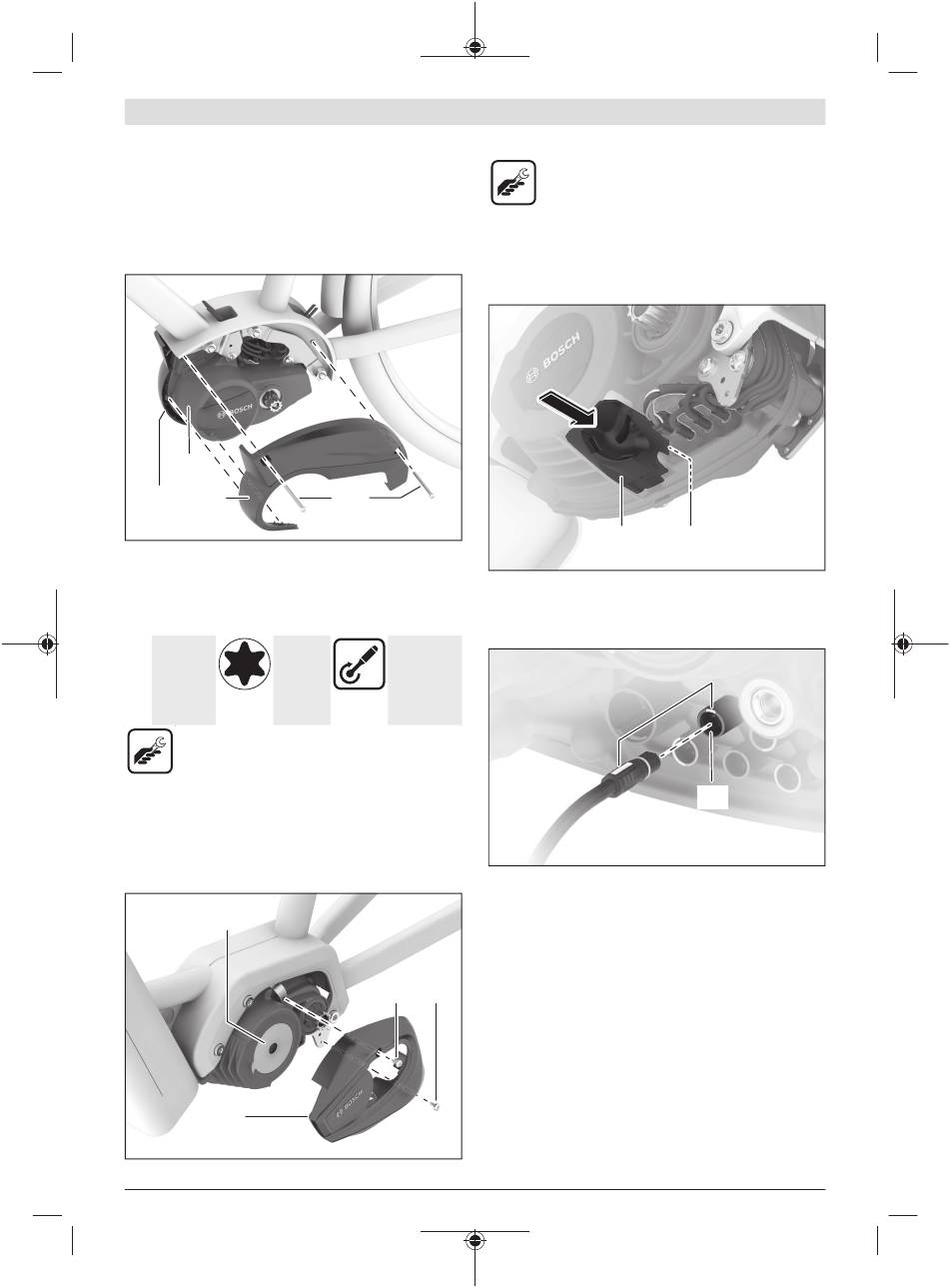

Монтиране на ConnectModule дизайн капак
Указание: С монтиран ConnectModule стандартният ди-
зайн капак трябва да се свали и да се монтира
ConnectModule дизайн капак. При специфичен за велоси-
педа капак на двигателния модул, трябва да се провери
дали той може да продължи да се използва или трябва да
се смени.
(13)
(10) (1)
Поставете ConnectModule дизайн капака (1) върху двига-
телния модул (13) и го захванете в монтирания отдясно
дизайн капак (10).
Закрепете ConnectModule дизайн капака (1) с двата раз-
вити в началото винта (8).
2× M4×55 Torx
(звезда)
T20
сферич-
на глава
– Torx (звезда) T20 инструмент
– Динамометричен ключ
Монтаж върху двигателен модул
BDU37xx
Демонтиране на левия дизайн капак
(17)
(9)
M 275 008 3CM | (20.05.2022)
Разхлабете двата винта (8) и ги развийте.
Изтегляйте бавно, започвайки от дясната страна, левия
дизайн капак (9) и откачете дизайн капака от предното
ребро върху двигателния модул (17).
Монтиране на държача
(8)
Притиснете държача (6) в жлеба върху двигателния мо-
дул (17).
Присъединяване на кабелите
1 Nm
Nm
Указание: При свързване на кабела съблюдавайте цвето-
вото кодиране и подравняването на щекерите и буксите.
(8) (8)
– Torx (звезда) T20 инструмент
(6)
(17)
(11)
