Bosch ConnectModule BCM3100 Montageanleitung Seite 18

Français – 4
doit être remplacé par le cache design ConnectModule. Sur
les vélos dotés d'un cache de Drive-Unit spécifique, il
convient de vérifier si le cache peut être réutilisé ou s'il faut
le remplacer.
(13)
(10) (1)

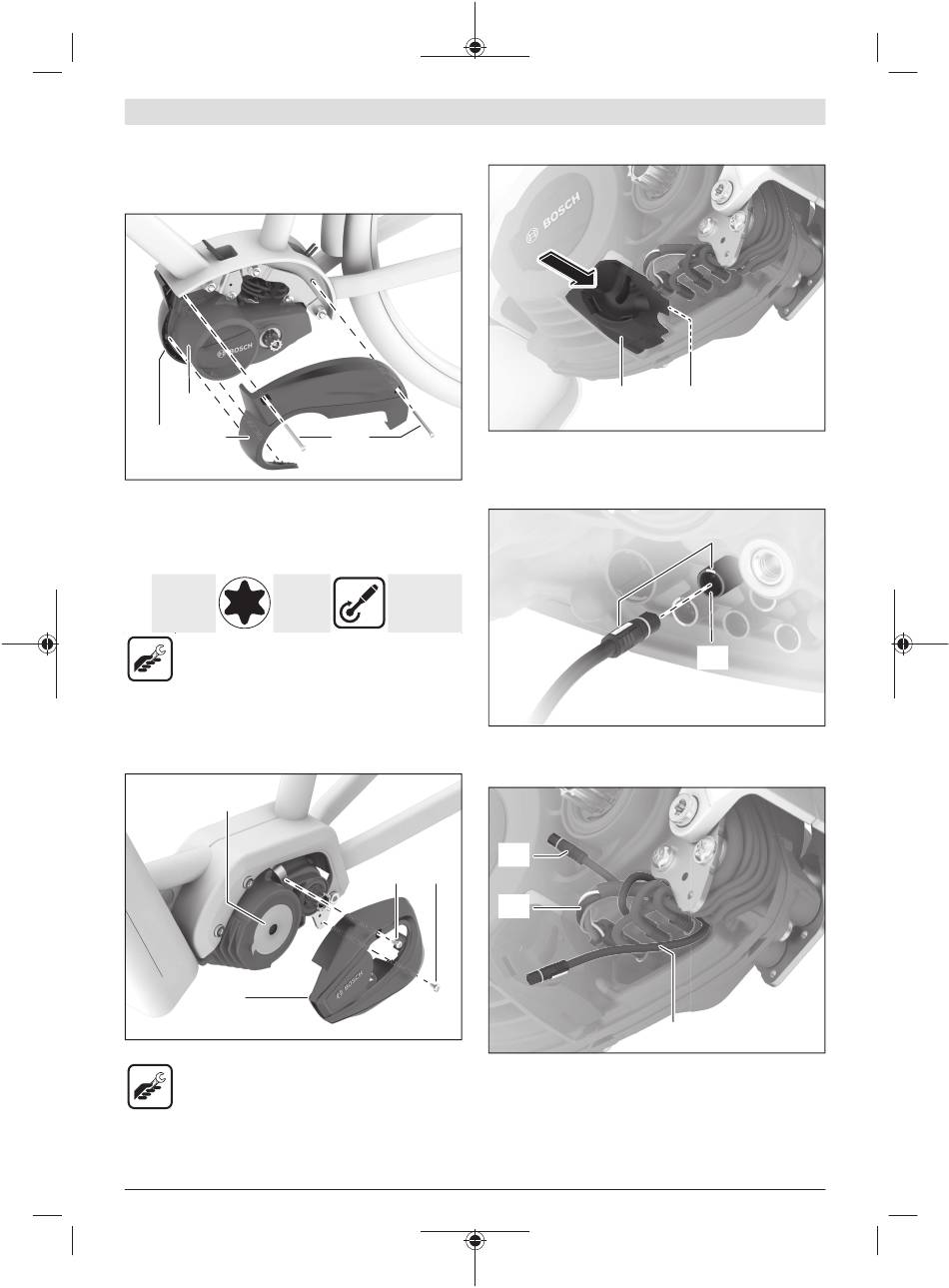

Appliquez le cache design ConnectModule (1) contre la
Drive Unit (13) et clipsez-le dans le cache design (10) placé
du côté droit.
Fixez le cache design ConnectModule (1) avec les deux vis
(8) retirées au départ.
2× M4×55 Torx T20
à tête
fraisée
– Clé Torx T20
– Clé dynamométrique
Montage sur la Drive Unit BDU37xx
Dépose du cache design de gauche
(17)
(9)
Desserrez et retirez les deux vis (8).
– Clé Torx T20
Retirez lentement le cache design de gauche (9) en com-
mençant par le côté droit et dégagez le cache design de la
nervure avant de la Drive Unit (17).
M 275 008 3CM | (20.05.2022)
Montage du support
(8)
Pressez le support (6) dans l'évidement de la Drive
Unit (17).
Branchement des câbles
1 Nm
Nm
Remarque : Lors du raccordement des câbles, tenez compte
du codage couleur et de l'orientation des connecteurs mâles
et femelles.
(12)
(8) (8)
(14)
Remarque : Pour éviter les perturbations électromagné-
tiques, faites en sorte que les fils du câble de batterie (14)
restent groupés. Débranchez pour cela le câble de batterie
au niveau de la Drive Unit (17), tournez-le d'un tour au maxi-
mum et rebranchez-le ou bien attachez les différents fils
avec un serre-câbles ou du ruban adhésif.
(6)
(17)
(11)
(5)
Bosch eBike Systems
