eenheid (17) los, draai de accukabel maximaal één omwen-
teling en sluit de accukabel weer aan of bindt de afzonderlij-
ke leidingen samen met een kabelbinder of een stuk tape.
Trek de kabel (12) van de bedieningseenheid/displayhouder
van de aandrijfeenheid (17) van de aansluiting (11) los.
Sluit de HMI-kabel (5) aan op de vrijgekomen aanslui-
ting (11).
Monteer de HMI-kabel (5) samen met de aanwezige kabels
naar beneden. Leid de HMI-kabel indien mogelijk vóór de ac-
cukabel (14) langs en dan achter de overige kabels naar be-
neden.

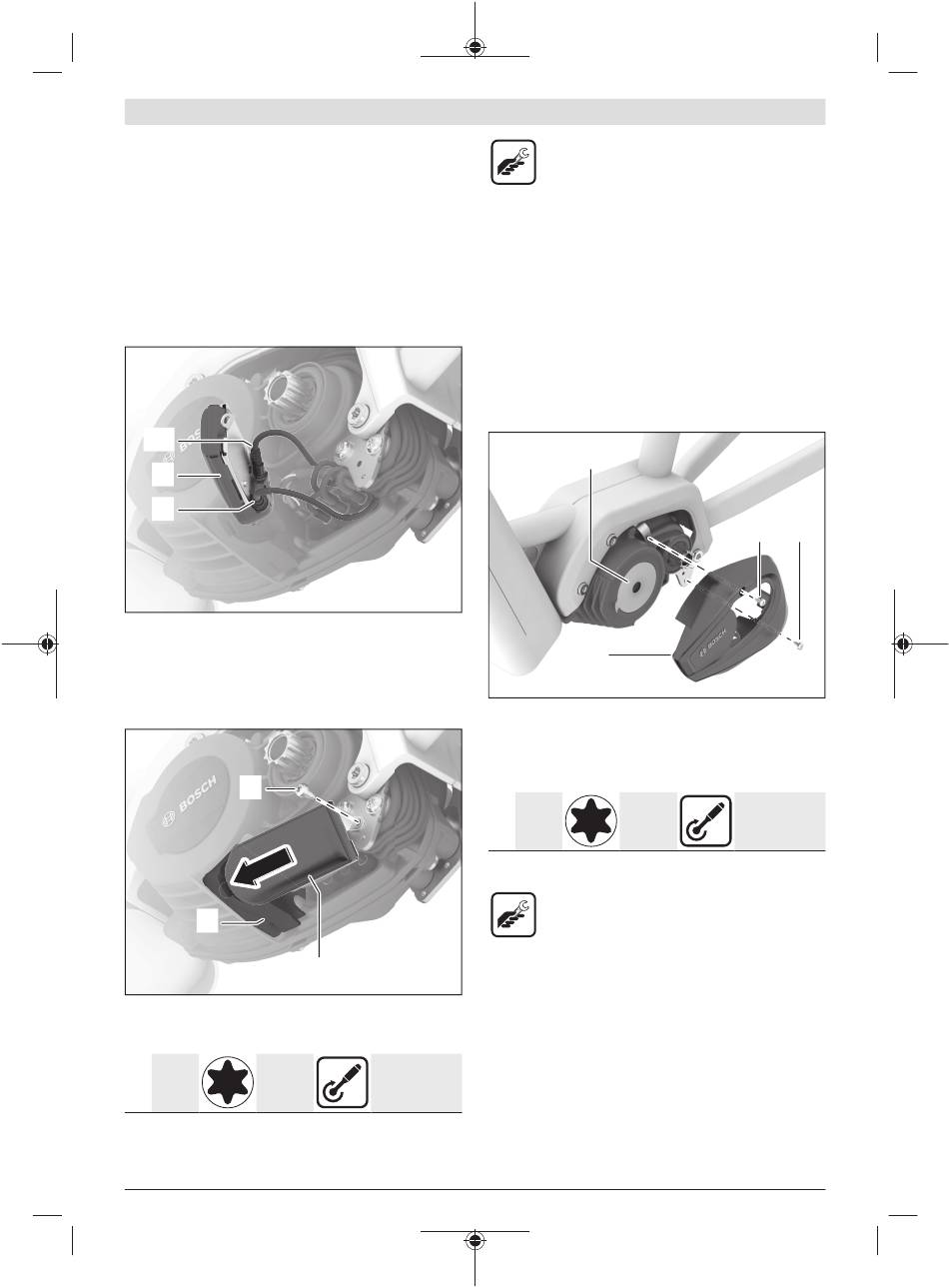

(12)
(7)
(5)
Sluit de HMI-kabel (5) bij de ConnectModule (7) op aanslui-
ting 1 aan.
Sluit de kabel (12) van de bedieningseenheid/displayhouder
bij de ConnectModule (7) op aansluiting 2 aan.
De ConnectModule monteren
(2)
(6)
Steek de ConnectModule (7) in de houder (6).
Schroef de ConnectModule met de bevestigingsschroef (2)
vast aan de steunplaat van de aandrijfeenheid.
1× M4×8 Torx T20
lenskop
A) Eerste montage
B) Volgende montage
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
– Torx-T20-gereedschap
– Momentsleutel
Aanwijzing: Bij eBikes waarbij de aandrijfeenheid zonder
steunplaat rechtstreeks aan het frame is bevestigd, moet de
ConnectModule volgens de instructies van de fietsfabrikant
worden vastgeschroefd. Wellicht zijn er nog extra onderde-
len van de fietsfabrikant nodig. Let op de instructies van de
fietsfabrikant.
Aanwijzing: Let erop dat de kabels niet worden afgeklemd
of langs scherpe randen schuren.
De linker design-afdekking monteren
Aanwijzing: Bij een fietsspecifieke afdekking van de aandrij-
feenheid moet worden gecontroleerd, of deze weer kan wor-
den gebruikt of moet worden vervangen.
(17)
(9)
Haak de design-afdekking (9) in de voorste rib van de aan-
drijfeenheid (17) en plaats dan het achterste deel van de de-
sign-afdekking.
Bevestig de design-afdekking (9) met de beide schroeven
die eerder zijn losgedraaid (8).
2× M4×8 Torx T20
lenskop
A) Eerste montage
B) Volgende montage
– Torx-T20-gereedschap
– Momentsleutel
Nederlands – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
