Ohutusnõuded
Laske ConnectModule'i paigaldamine ja kõik
u
remondid teha ainult volitatud edasimüüjal. Selleks on
vaja oskusteavet. Vale paigaldamine võib põhjustada
seda, et ConnectModule'i või eBike'i ei saa enam
seadusele vastavalt kasutada.
Eemaldage aku hoidikust enne, kui teete eBike'iga
u
mingeid töid!
Üldine teave
Kasutatud piltsümbolid
Töösammuks vajalikud tööriistad
Selle piltsümboliga varustatud tegevuste korral
Nm
tuleb kasutada pöördemomendivõtit ja pingutada
kruvi antud pöördemomendiga, vastasel korral on
oht vigastada komponente.
Nõuetekohane kasutamine
ConnectModule on ühilduv Bosch eBike'i süsteemipõlvkonna
the smart system komponentidega.
See paigaldusjuhend kirjeldab ainult ConnectModule'i
otsepaigaldust ajamisõlmedele BDU33xx ja BDU37xx. Muid
paigaldusasendeid ja juurdekuuluvat
paigaldusdokumentatsiooni võib leida jalgratta valmistaja
dokumentidest.
Suunis: Ajamisõlme jalgrattaspetsiifiliste, mitte Bosch
eBike'ilt pärinevate katete korral tuleb kontrollida, kas neid
saab edasi kasutada, või tuleb välja vahetada. Kate ei tohi
ConnectModule'il hõõrduda ja peab koosnema mõnest
järgnavast plastist: PA, PA/ASA, ABS, PC või PC/ABS.
Sobimatud on metallist või süsinikukiududest ja metalli
sisaldavate lakkidega kaetud katted.
Vajalikud tööriistad ja materjalid
– Torx-T20-tööriist
– Pöördemomendivõti kuni 5 Nm
Bosch eBike Systems
Tähistatud komponendid

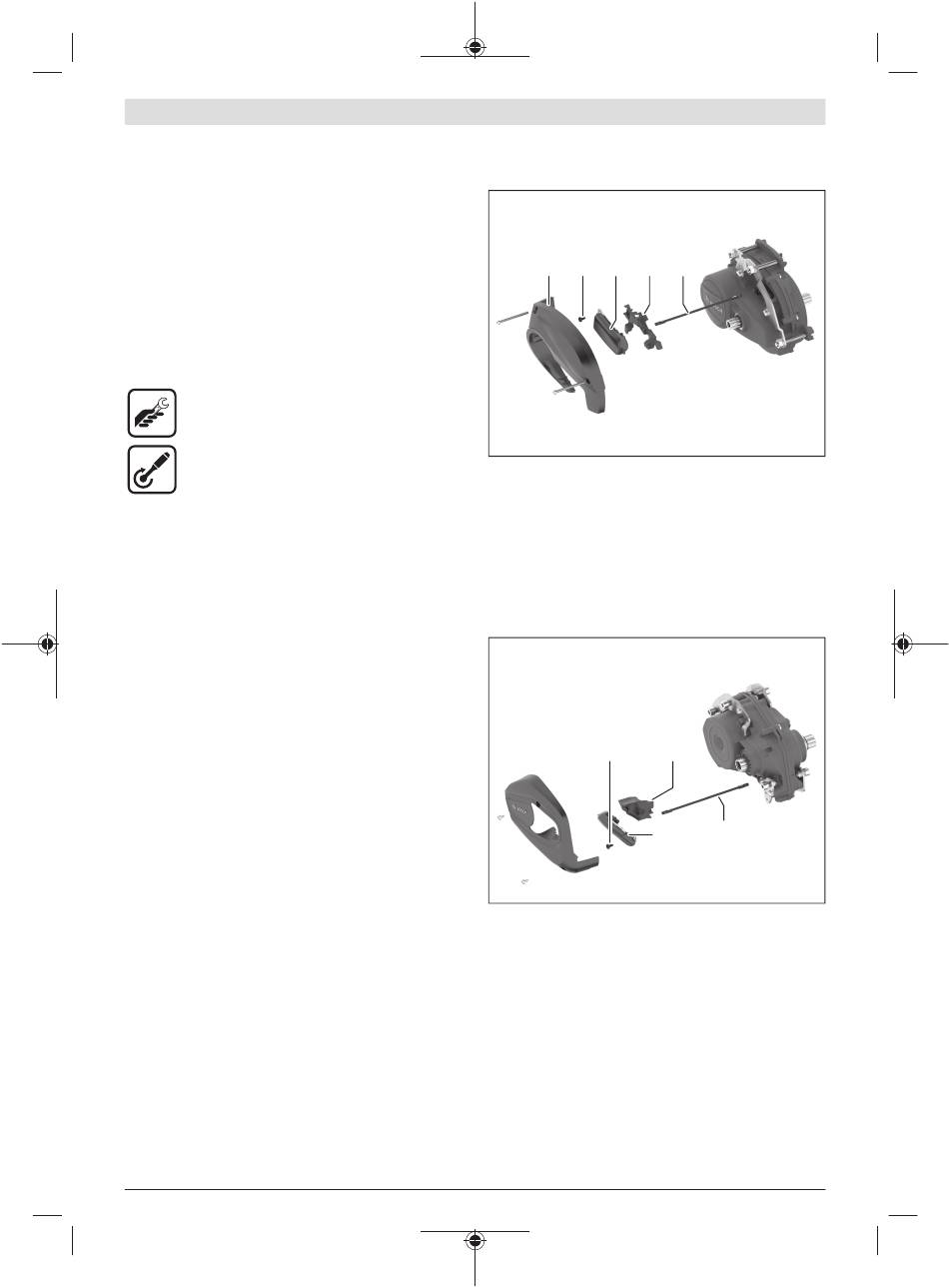

Paigaldamine ajamisõlmele BDU33xx
(1) (2) (3) (4)
(1) ConnectModule'i disainkate
(2) Otsemontaažikruvi EJOMAT SCHEETtracs® M4×8
(3) Sirge hoideplekiga ConnectModule
(4) Hoidik
(5) HMI-kaabel 100 mm
Standardne disainkate tuleb asendada ConnectModule'i
disainkattega (1).
Paigaldamine ajamisõlmele BDU37xx
(6)
(2)
(7)
(2) Otsemontaažikruvi EJOMAT SCHEETtracs® M4×8
(5) HMI-kaabel 100 mm
(6) Hoidik
(7) Nurgik-hoideplekiga ConnectModule
Võimalikult täiendavalt vajalik: täiendav kinnitusmaterjal,
olenevalt ratta raamist.
Eesti – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
