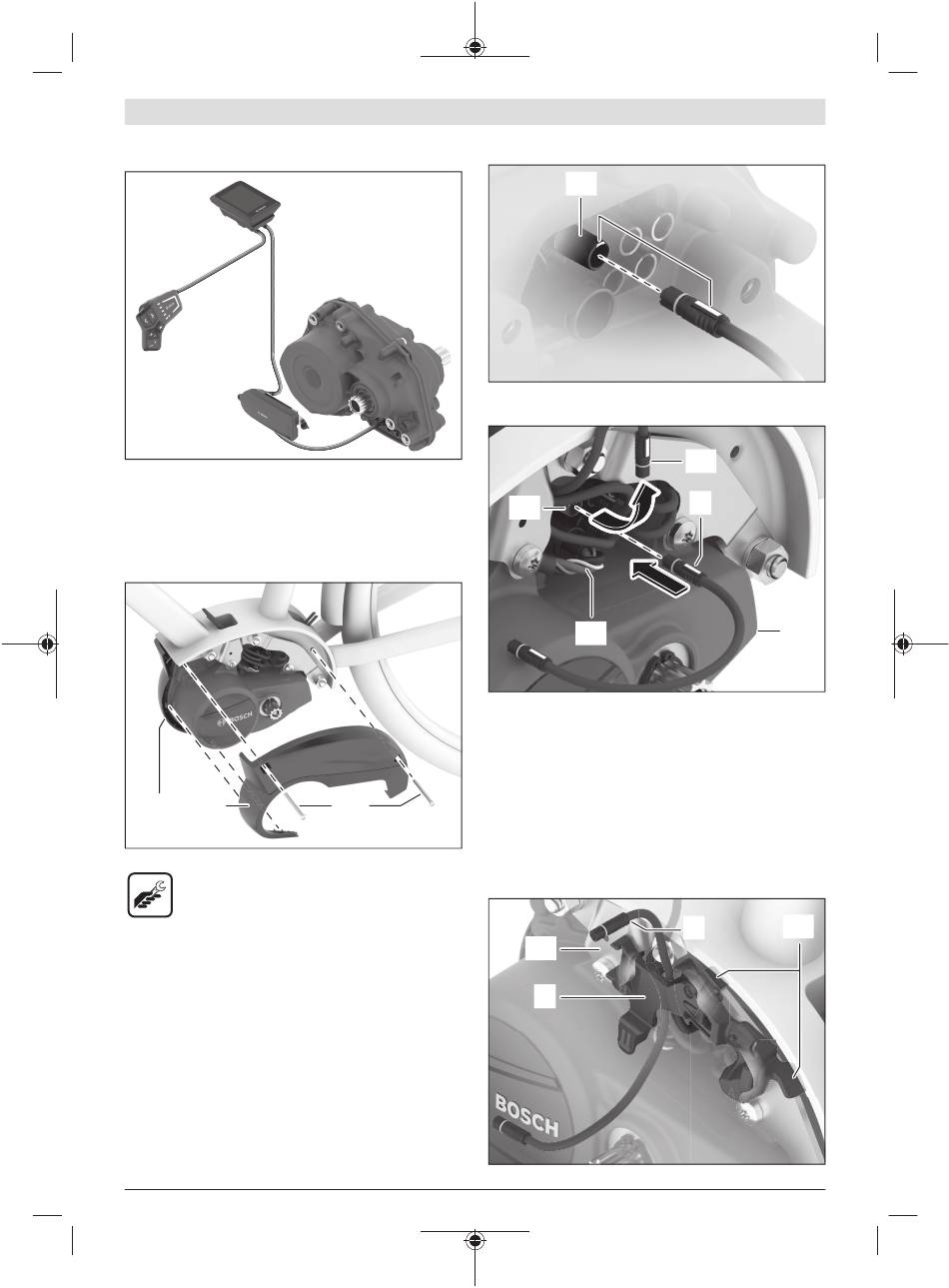

Anslutning
ConnectModule ansluts elektriskt till ledningen mellan styr-
reglaget/displayhållaren och drivenheten.
Montering på drivenhet BDU33xx
Demontera vänster designskydd
(10)
(9)
Lossa de båda skruvarna (8) och skruva ut dem.
– Torx-T20-verktyg
Vänster designskydd (9) är fastklämd på två ställen i höger
designskydd (10). Dra försiktigt av vänster designskydd.
M 275 008 3CM | (20.05.2022)

Ansluta HMI-kabeln

Observera: beakta färgkodningen och inriktningen på
kontakter och uttag vid anslutning av kabeln.
(11)
Dra ut kabeln (12) för styr-reglaget/displayhållaren på
drivenheten (13) från anslutningen (11).
Anslut HMI-kabeln (5) till det lediga uttaget (11).
Observera: för att undvika elektriska störningar får de
enskilda kablarna i batterikabeln (14) inte förgrena sig. Dra
ev. av batterikabeln från drivenheten (13), vrid
(8)
batterikabeln max. ett varv och anslut batterikabeln igen
eller bunta ihop de enskilda kablarna med ett buntband eller
med tejp.
Montera hållaren
(11)
(12)
(5)
(14)
(5)
(15)
(4)
(13)
(16)
