Lietuvių k. – 2

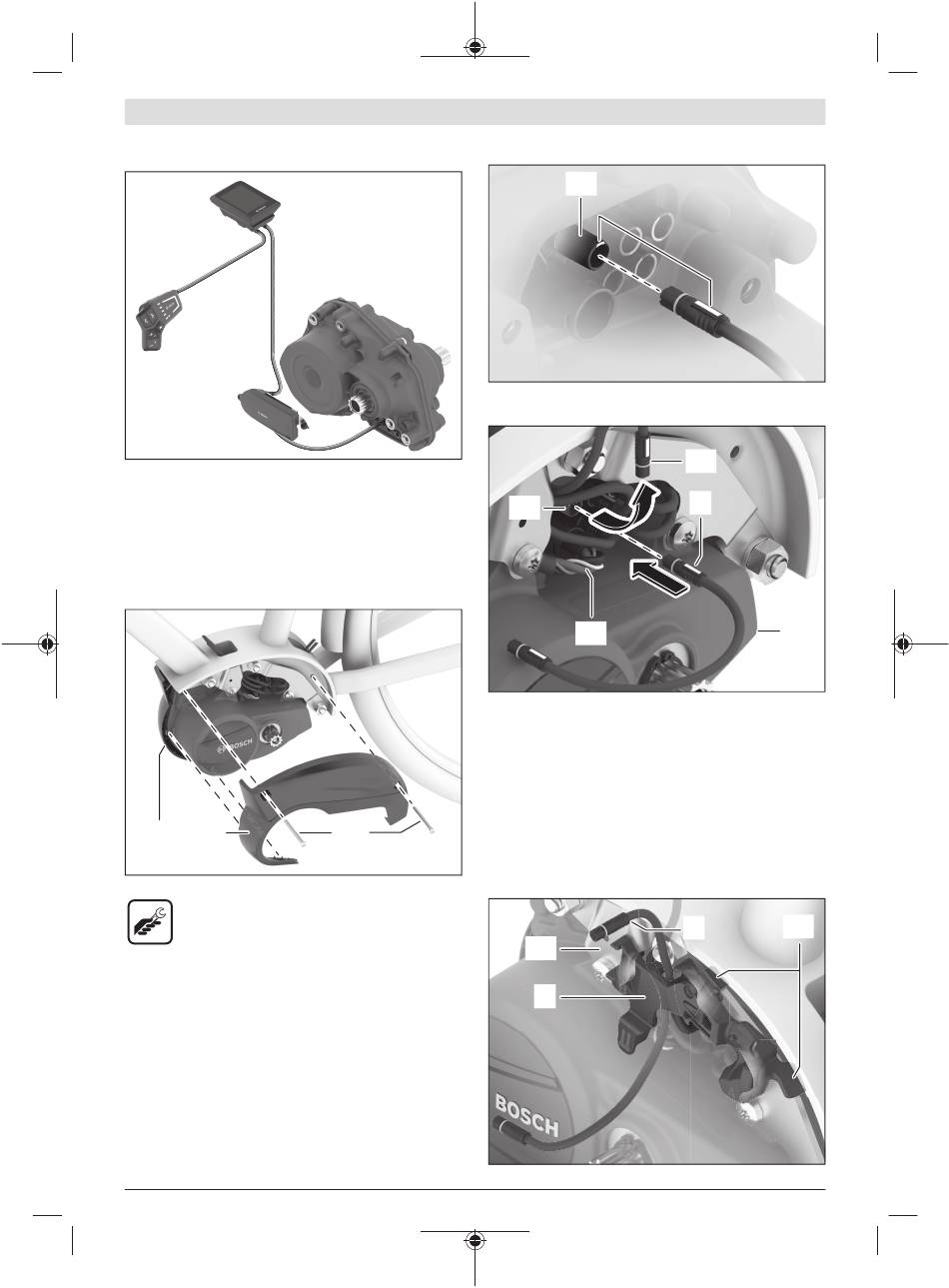

Prijungimo principas
„ConnectModule" elektros jungtys prijungiamos linijoje tarp
valdymo bloko/ekrano ir pavaros bloko.
Montavimas prie pavaros bloko
BDU33xx
Kairiojo dizaino dangtelio išmontavimas
(10)
(9)
Atsukite abu varžtus (8) ir juos išimkite.
– „Torx-T20" įrankis
Kairysis dizaino dangtelis (9) 2-jose vietose yra įspaustas į
dešinįjį dizaino dangtelį (10). Atsargiai nuimkite kairįjį dizai-
no dangtelį.
M 275 008 3CM | (20.05.2022)
HMI kabelio prijungimas
Nuoroda: prijungdami kabelį atkreipkite dėmesį į spalvinį
kodą ir kištukų bei įvorių kryptį.
(11)
Valdymo bloko/ekrano laikiklio kabelį (12) atjunkite nuo pa-
varos bloko (13) jungties (11).
HMI kabelį (5) prijunkite prie atsilaisvinusios jungties (11).
Nuoroda: siekiant išvengti elektros trikčių, atskiri akumulia-
toriaus kabelio (14) laidai neturi išsiskleisti. Tuo tikslu, jei
reikia, nuo pavaros bloko (13) atjunkite akumuliatoriaus ka-
belį, pasukite akumuliatoriaus kabelį ne daugiau kaip vieną
(8) sūkį ir vėl prijunkite akumuliatoriaus kabelį arba laidų už-
trauktuku ar lipniąja juosta suriškite atskirus kabelius.
Laikiklio montavimas
(11)
(12)
(5)
(14)
(5)
(15)
(4)
(13)
(16)
