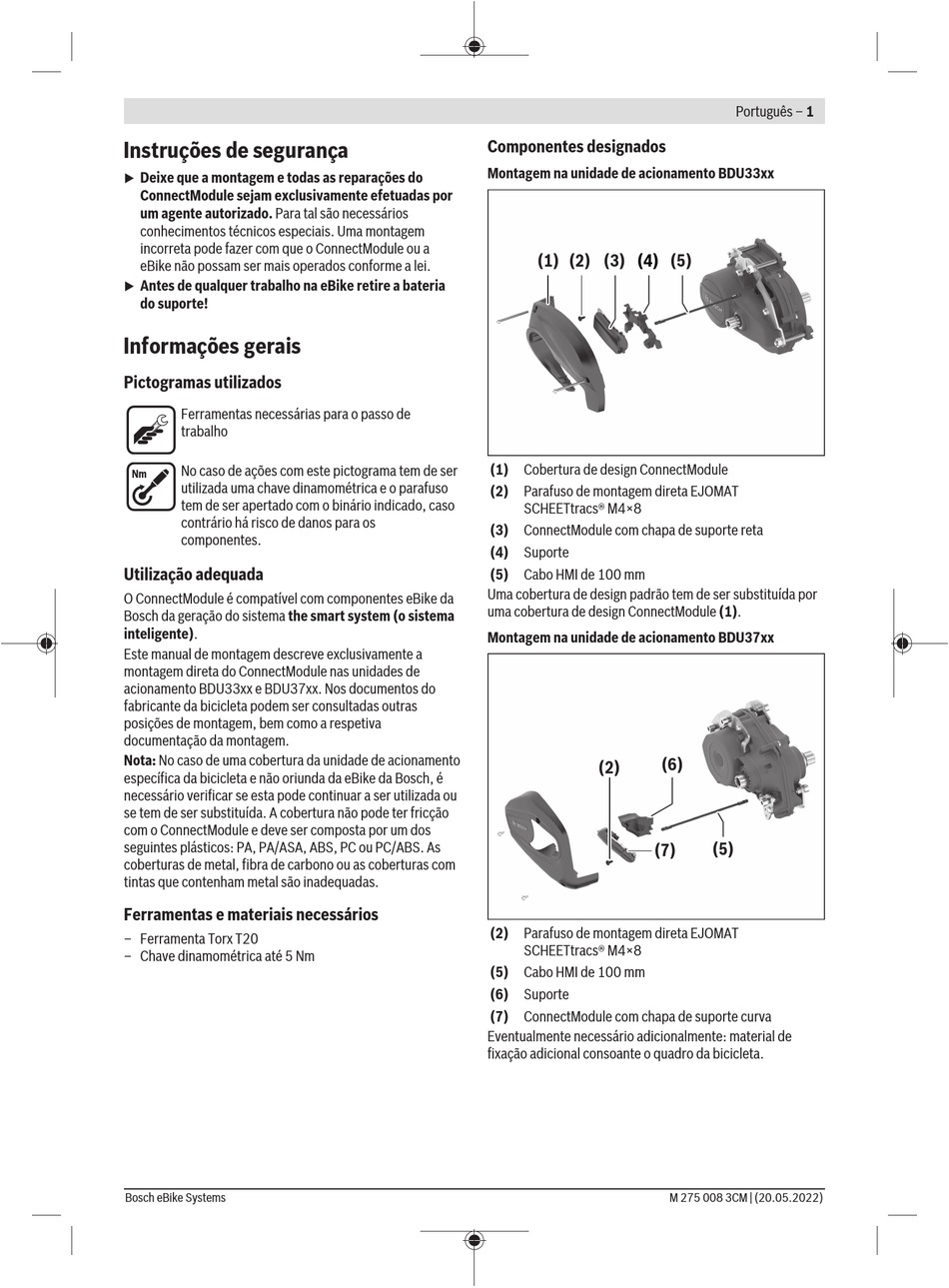

Instruções de segurança
Deixe que a montagem e todas as reparações do
u
ConnectModule sejam exclusivamente efetuadas por
um agente autorizado. Para tal são necessários
conhecimentos técnicos especiais. Uma montagem
incorreta pode fazer com que o ConnectModule ou a
eBike não possam ser mais operados conforme a lei.
Antes de qualquer trabalho na eBike retire a bateria
u
do suporte!
Informações gerais
Pictogramas utilizados
Ferramentas necessárias para o passo de
trabalho
No caso de ações com este pictograma tem de ser
Nm
utilizada uma chave dinamométrica e o parafuso
tem de ser apertado com o binário indicado, caso
contrário há risco de danos para os
componentes.
Utilização adequada
O ConnectModule é compatível com componentes eBike da
Bosch da geração do sistema the smart system (o sistema
inteligente).
Este manual de montagem descreve exclusivamente a
montagem direta do ConnectModule nas unidades de
acionamento BDU33xx e BDU37xx. Nos documentos do
fabricante da bicicleta podem ser consultadas outras
posições de montagem, bem como a respetiva
documentação da montagem.
Nota: No caso de uma cobertura da unidade de acionamento
específica da bicicleta e não oriunda da eBike da Bosch, é
necessário verificar se esta pode continuar a ser utilizada ou
se tem de ser substituída. A cobertura não pode ter fricção
com o ConnectModule e deve ser composta por um dos
seguintes plásticos: PA, PA/ASA, ABS, PC ou PC/ABS. As
coberturas de metal, fibra de carbono ou as coberturas com
tintas que contenham metal são inadequadas.
Ferramentas e materiais necessários
– Ferramenta Torx T20
– Chave dinamométrica até 5 Nm
Bosch eBike Systems
Componentes designados
Montagem na unidade de acionamento BDU33xx
(1) (2) (3) (4)
(1) Cobertura de design ConnectModule
(2) Parafuso de montagem direta EJOMAT
SCHEETtracs® M4×8
(3) ConnectModule com chapa de suporte reta
(4) Suporte
(5) Cabo HMI de 100 mm
Uma cobertura de design padrão tem de ser substituída por
uma cobertura de design ConnectModule (1).
Montagem na unidade de acionamento BDU37xx
(6)
(2)
(7)
(2) Parafuso de montagem direta EJOMAT
SCHEETtracs® M4×8
(5) Cabo HMI de 100 mm
(6) Suporte
(7) ConnectModule com chapa de suporte curva
Eventualmente necessário adicionalmente: material de
fixação adicional consoante o quadro da bicicleta.
Português – 1
(5)
(5)
