Ελληνικά – 2

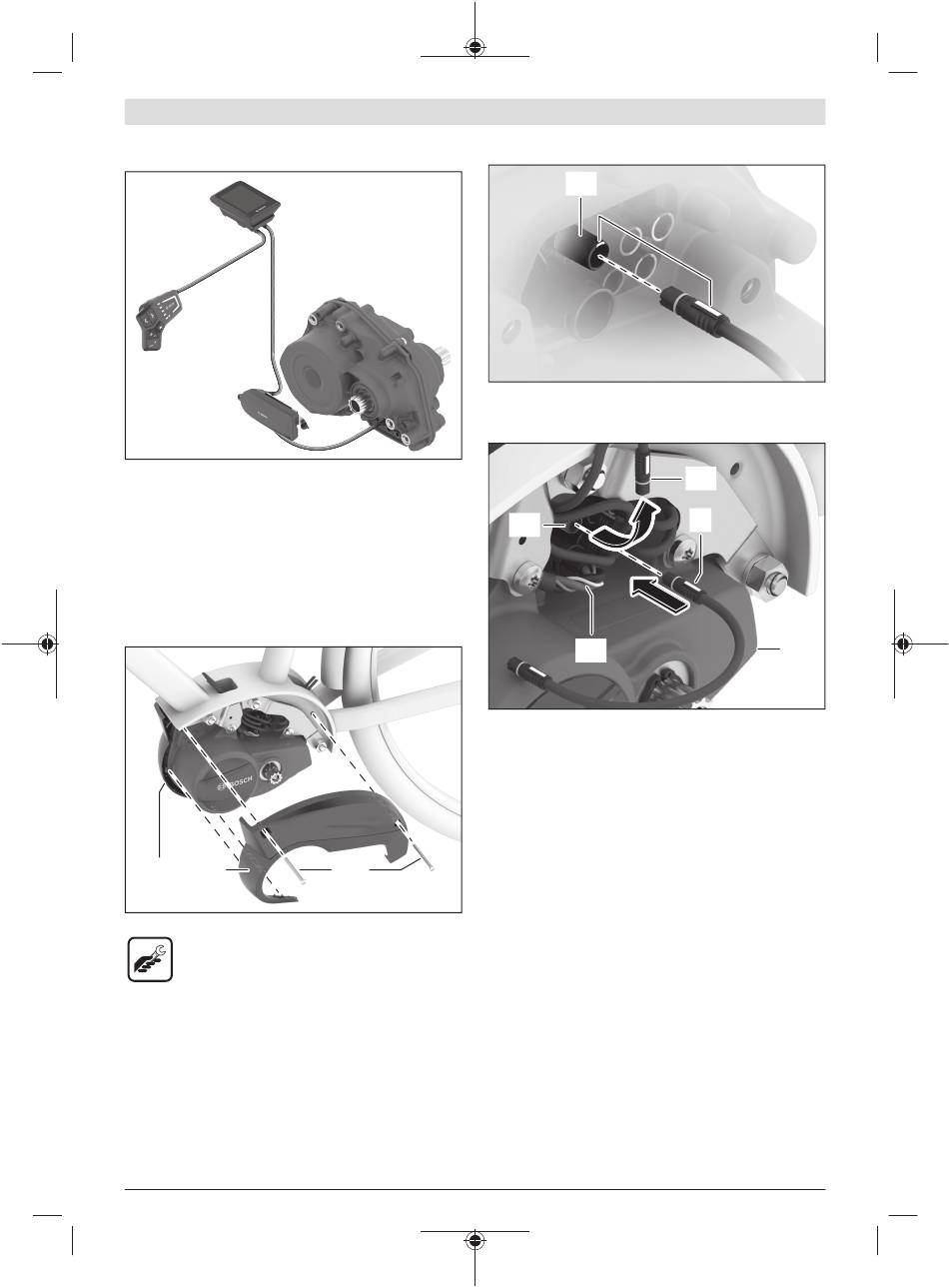

Αρχή σύνδεσης
Το ConnectModule συνδέεται ηλεκτρικά στον αγωγό μεταξύ
της μονάδας χειρισμού/του στηρίγματος της οθόνης και της
μονάδας κίνησης.
Συναρμολόγηση στη μονάδα κίνησης
BDU33xx
Αποσυναρμολόγηση του αριστερού καλύμματος
ντιζάιν
(10)
(9)
Λύστε τις δύο βίδες (8) και ξεβιδώστε τες.
– Εργαλείο Torx-T20
Το αριστερό κάλυμμα ντιζάιν (9) είναι σε 2 σημεία κουμπω-
μένο στο δεξί κάλυμμα ντιζάιν (10). Αφαιρέστε το αριστερό
κάλυμμα ντιζάιν προσεκτικά.
M 275 008 3CM | (20.05.2022)
Σύνδεση του καλωδίου HMI
Υπόδειξη: Κατά τη σύνδεση των καλωδίων προσέξτε τη χρω-
ματική κωδικοποίηση και την κατεύθυνση του φις και των υπο-
δοχών.
(11)
Αφαιρέστε το καλώδιο (12) της μονάδας χειρισμού/του στη-
ρίγματος της οθόνης στη μονάδα κίνησης (13) από τη σύνδε-
ση (11).
Συνδέστε το καλώδιο HMI (5) στην ελευθερωμένη σύνδε-
ση (11).
Υπόδειξη: Για την αποφυγή ηλεκτρικών παρεμβολών, τα ξεχω-
ριστά καλώδια του καλωδίου της μπαταρίας (14) δεν επιτρέπε-
ται να ξεχωριστούν μεταξύ τους. Αφαιρέστε γι' αυτό ενδεχο-
μένως το καλώδιο της μπαταρίας στη μονάδα κίνησης (13),
(8)
στρίψτε το καλώδιο της μπαταρίας το πολύ μία φορά και συν-
δέστε ξανά το καλώδιο της μπαταρίας ή δέστε τα ξεχωριστά κα-
λώδια όλα μαζί με ένα δεματικό καλωδίων ή με μια κολλητική
ταινία.
(11)
(12)
(5)
(14)
