Bosch ConnectModule BCM3100 Montageanleitung Seite 96

Magyar – 4
dule-dizájn-burkolatot kell felszerelni. Egy kerékpár-specifi-
kus hajtóegység-burkolat esetén ellenőrizni kell, hogy azt to-
vábbra is lehet-e használni, vagy ki kell cserélni.
(13)
(10) (1)

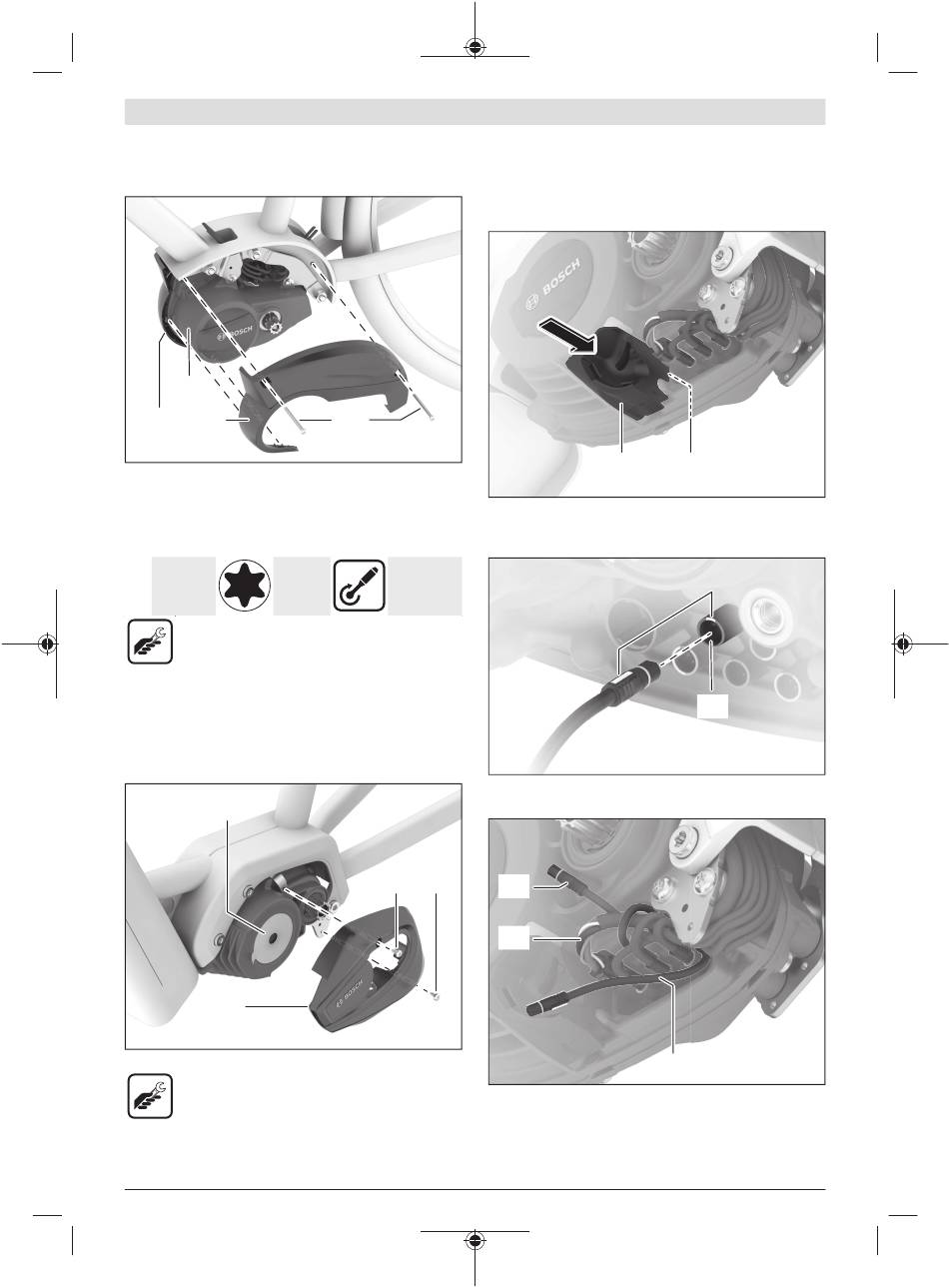

Tegye fel a (1) ConnectModule-dizájn-burkolatot a (13) haj-
tóegységre és kapcsozza rá a jobb oldalon felszerelt (10) di-
zájn-burkolatre.
Rögzítse a (1) dizájn-burkolatot, használja ehhez mindkét
előzőleg kicsavart (8) csavart.
2× M4×55 Torx T20
lencsefe-
jű
– Torx-T20-szerszám
– Nyomatékkulcs
Felszerelés a BDU37xx
hajtóegységre
A bal oldali dizájn-burkolat leszerelése
(17)
(9)
Oldja ki és csavarja ki teljesen mindkét (8) csavart.
– Torx-T20-szerszám
M 275 008 3CM | (20.05.2022)
Lassan, a jobb oldalon kezdve, húzza le a (9) dizájn-burkola-
tot és akassza ki a (17) hajtóegység első bordájából a dizájn-
burkolatot.
A tartó felszerelése
(8)
Nyomja bele a (6) tartót a (17) hajtóegység bemélyedésébe.
A kábelek csatlakoztatása
1 Nm
Nm
Figyelem: A kábelek csatlakoztatásánál vegye figyelembe a
színkódolást és a dugók és hüvelyek beállítását.
(8) (8)
(12)
(14)
Figyelem: Az elektromos zavarok megelőzésére a (14) akku-
kábel egyedi ereit nem szabad szétágaztatni. Ehhez szükség
esetén húzza le a (17) hajtóegységről az akkukábelt, csavar-
ja meg legfeljebb egy fordulatnyira és ismét csatlakoztassa,
(6)
(17)
(11)
(5)
Bosch eBike Systems
