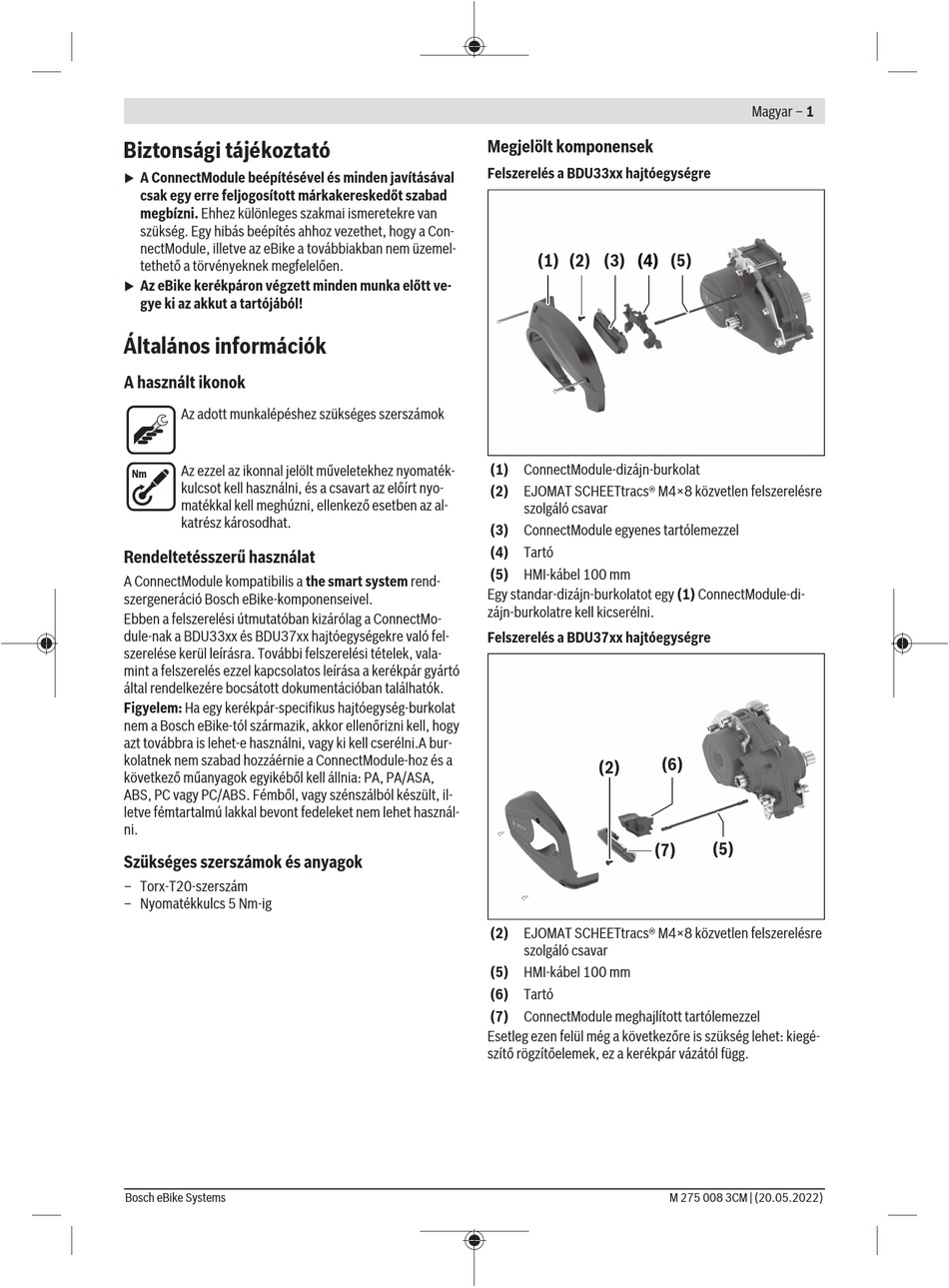

Biztonsági tájékoztató
A ConnectModule beépítésével és minden javításával
u
csak egy erre feljogosított márkakereskedőt szabad
megbízni. Ehhez különleges szakmai ismeretekre van
szükség. Egy hibás beépítés ahhoz vezethet, hogy a Con-
nectModule, illetve az eBike a továbbiakban nem üzemel-
tethető a törvényeknek megfelelően.
Az eBike kerékpáron végzett minden munka előtt ve-
u
gye ki az akkut a tartójából!
Általános információk
A használt ikonok
Az adott munkalépéshez szükséges szerszámok
Az ezzel az ikonnal jelölt műveletekhez nyomaték-
Nm
kulcsot kell használni, és a csavart az előírt nyo-
matékkal kell meghúzni, ellenkező esetben az al-
katrész károsodhat.
Rendeltetésszerű használat
A ConnectModule kompatibilis a the smart system rend-
szergeneráció Bosch eBike-komponenseivel.
Ebben a felszerelési útmutatóban kizárólag a ConnectMo-
dule-nak a BDU33xx és BDU37xx hajtóegységekre való fel-
szerelése kerül leírásra. További felszerelési tételek, vala-
mint a felszerelés ezzel kapcsolatos leírása a kerékpár gyártó
által rendelkezére bocsátott dokumentációban találhatók.
Figyelem: Ha egy kerékpár-specifikus hajtóegység-burkolat
nem a Bosch eBike-tól származik, akkor ellenőrizni kell, hogy
azt továbbra is lehet-e használni, vagy ki kell cserélni.A bur-
kolatnek nem szabad hozzáérnie a ConnectModule-hoz és a
következő műanyagok egyikéből kell állnia: PA, PA/ASA,
ABS, PC vagy PC/ABS. Fémből, vagy szénszálból készült, il-
letve fémtartalmú lakkal bevont fedeleket nem lehet használ-
ni.
Szükséges szerszámok és anyagok
– Torx-T20-szerszám
– Nyomatékkulcs 5 Nm-ig
Bosch eBike Systems
Megjelölt komponensek
Felszerelés a BDU33xx hajtóegységre
(1) (2) (3) (4)
(1) ConnectModule-dizájn-burkolat
(2) EJOMAT SCHEETtracs® M4×8 közvetlen felszerelésre
szolgáló csavar
(3) ConnectModule egyenes tartólemezzel
(4) Tartó
(5) HMI-kábel 100 mm
Egy standar-dizájn-burkolatot egy (1) ConnectModule-di-
zájn-burkolatre kell kicserélni.
Felszerelés a BDU37xx hajtóegységre
(6)
(2)
(7)
(2) EJOMAT SCHEETtracs® M4×8 közvetlen felszerelésre
szolgáló csavar
(5) HMI-kábel 100 mm
(6) Tartó
(7) ConnectModule meghajlított tartólemezzel
Esetleg ezen felül még a következőre is szükség lehet: kiegé-
szítő rögzítőelemek, ez a kerékpár vázától függ.
Magyar – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
