Română – 2

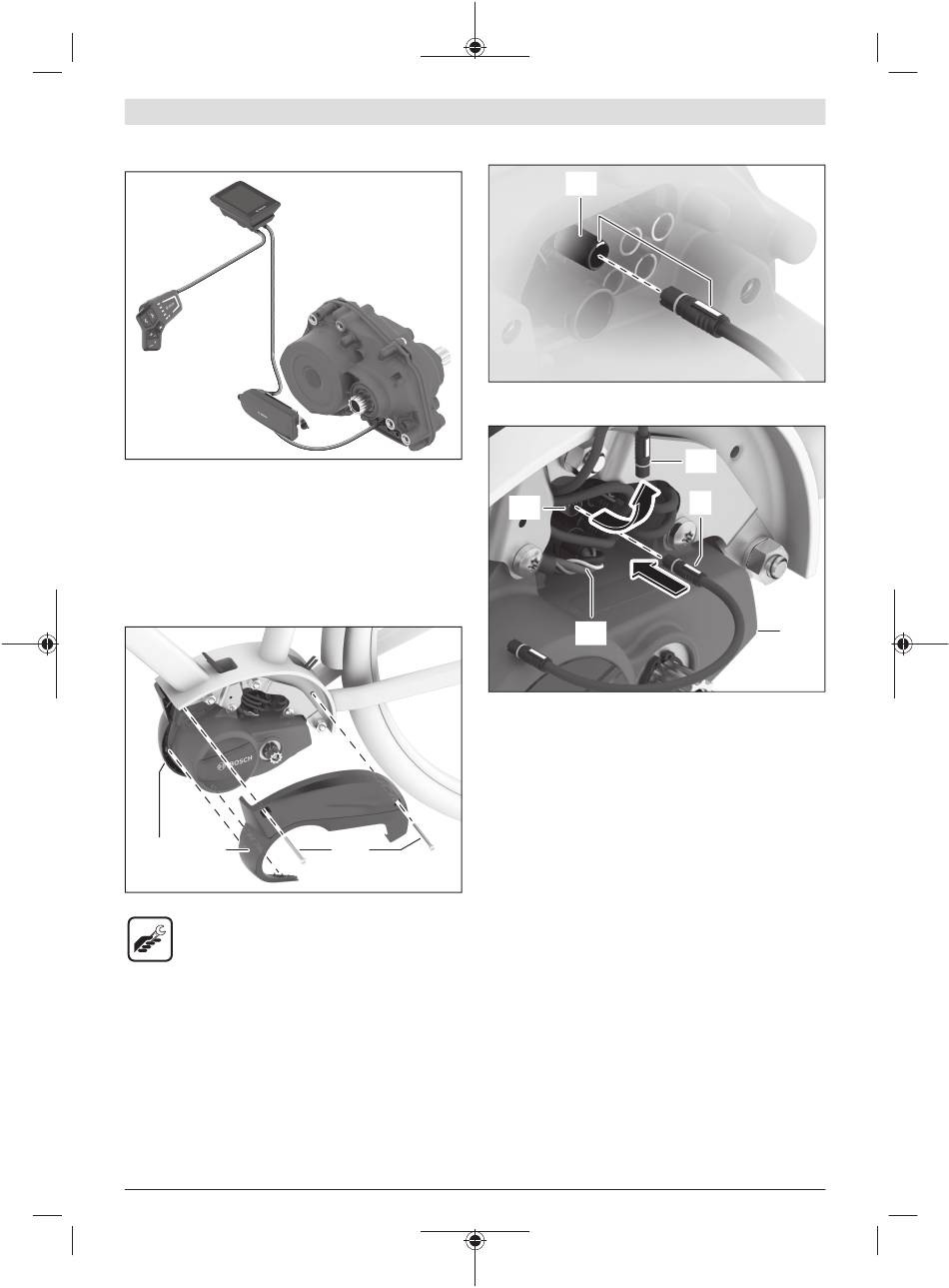

Principiul de racordare
ConnectModule este racordat electric în conductorul dintre
unitatea de comandă/suportul afişajului şi unitatea de
acţionare.
Montarea pe unitatea de acţionare
BDU33xx
Demontarea capacului de acoperire din stânga
(10) (9)
Desfiletează cele două şuruburi (8) şi extrage-le.
– Sculă Torx T20
Capacul de acoperire din stânga (9) este fixat în 2 locuri în
capacul de acoperire din dreapta (10). Extrage cu atenţie
capacul de acoperire din stânga.
M 275 008 3CM | (20.05.2022)
Racordarea cablului HMI
Observaţie: La racordarea cablului, acordă atenţie codului
de culori şi orientării fişelor şi prizelor.
(11)
Trage cablul (12) al unităţii de comandă/suportului afişajului
de la unitatea de acţionare (13) din racordul (11).
Conectează cablul HMI (5) la racordul eliberat (11).
Observaţie: Pentru a evita defecţiunile electrice, cablurile
individuale ale cablului acumulatorului (14) nu trebuie să se
ramifice. Dacă este necesar, trage cablul acumulatorului de
la unitatea de acţionare (13), răsuceşte cablul
acumulatorului cu maximum o rotaţie şi conectează din nou
(8) cablul acumulatorului sau strânge cablurile cu un colier de
cablu sau cu bandă adezivă.
(11)
(12)
(5)
(14)
Bosch eBike Systems
(13)
