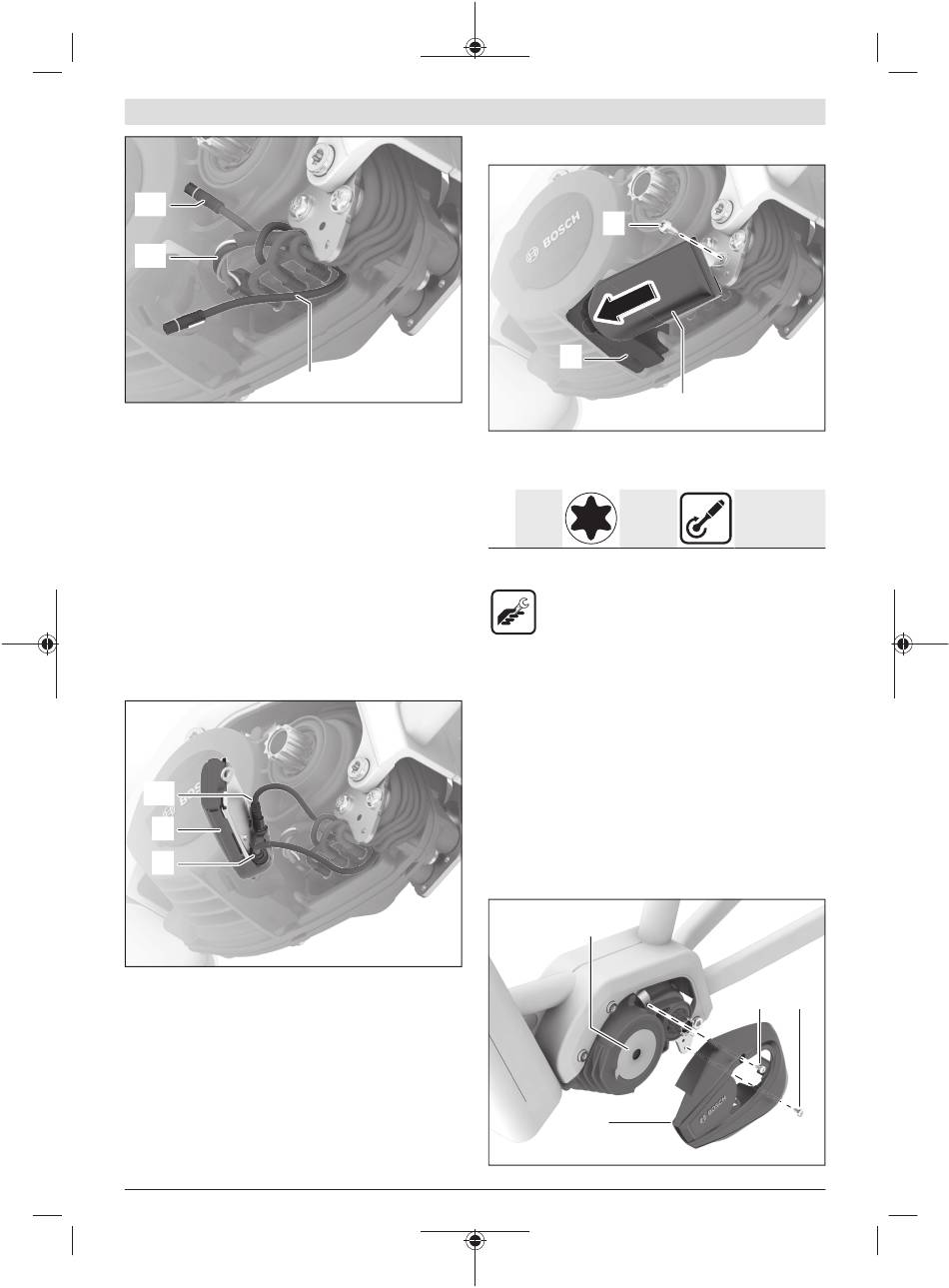

Bosch ConnectModule BCM3100 Montageanleitung Seite 25

(12)
(14)
(5)
Indicación: Para evitar las perturbaciones eléctricas, los ca-
bles individuales del cable del acumulador (14) no deben
abrirse en abanico. Si es necesario, desconecte el cable del
acumulador en la unidad de accionamiento (17), gire el ca-
ble del acumulador como máximo una vuelta y vuelva a co-
nectar el cable del acumulador o ate los cables individuales
con una cinta sujetacables o una cinta adhesiva.
Desconecte el cable (12) de la unidad de mando/soporte de
la pantalla en la unidad de accionamiento (17) de la cone-
xión (11).
Conecte el cable HMI (5) a la conexión (11) que ha quedado
libre.
Tienda el cable HMI (5) junto con los cables existentes hacia
abajo. Si es posible, pase el cable HMI por delante del cable
del acumulador (14) y luego por detrás de los demás cables
hacia abajo.
(12)
(7)
(5)
Conecte el cable HMI (5) en el ConnectModule (7) en la co-
nexión 1.
Conecte el cable HMI (12) de la unidad de mando/del sopor-
te de la pantalla en el ConnectModule (7) en la conexión 2.
Bosch eBike Systems
Montaje del ConnectModule
(2)
(6)
Introduzca el ConnectModule (7) en el soporte (6).
Atornille el ConnectModule con el tornillo de montaje direc-
to (2) en la chapa de soporte de la unidad de accionamiento.
1× M4×8 Torx T20
gota de
sebo
A) Primer montaje
B) Montaje posterior
– Herramienta Torx T20
– Llave dinamométrica
Indicación: En el caso de las eBikes en las que la unidad de
accionamiento se fija directamente al cuadro sin chapas de
soporte, el ConnectModule debe atornillarse según las espe-
cificaciones del fabricante de la bicicleta. En algunos casos,
puede ser necesario recurrir a piezas adicionales del fabri-
cante de la bicicleta. Siga las instrucciones del fabricante
de la bicicleta.
Indicación: Asegúrese de que los cables no queden aprisio-
nados ni rocen con bordes afilados.
Montaje de la cubierta de diseño izquierda
Indicación: En el caso de una cubierta específica para la bi-
cicleta de la unidad de accionamiento, debe comprobarse si
puede seguir utilizándose o debe sustituirse.
(17)
(9)
Español – 5
(7)
A)
5 Nm
Nm
B)
4 Nm
(8) (8)
M 275 008 3CM | (20.05.2022)
