Saugos nuorodos

„ConnectModule" įmontuoti ir atlikti remonto darbus
u
leiskite tik įgaliotiems prekybos atstovams. Tam reikia
specialių žinių. Netinkamai įmontavus gali būti, kad „Con-
nectModule" arba „eBike" bus eksploatuojami ne pagal
įstatymus.
Prieš pradėdami bet kokius „eBike" techninės priežiū-
u
ros darbus, iš laikiklio išimkite akumuliatorių!
Bendrojo pobūdžio informacija
Naudojamos piktogramos
Darbo žingsniui atlikti reikalingi įrankiai
Jei veiksmai pažymėti šia piktograma, reikia nau-
Nm
doti dinamometrinį raktą, o varžtą užveržti nuro-
dytu sukimo momentu, priešingu atveju iškyla ko-
mponentų pažeidimų pavojus.
Naudojimas pagal paskirtį
„ConnectModule" yra suderinamas su the smart system sis-
temos kartos Bosch „eBike" komponentais.
Šioje montavimo instrukcijoje aprašytas tik tiesioginis „Con-
nectModule" montavimas prie pavaros blokų BDU33xx ir
BDU37xx. Kitokias montavimo padėtis bei atitinkamą mon-
tavimo dokumentaciją galima rasti dviračio gamintojo doku-
mentuose.
Nuoroda: jei yra specifinis, ne Bosch „eBike" gamybos pava-
ros bloko dangtelis, reikia patikrinti, ar jį galima naudoti, ar
būtina pakeisti. Tarp dangtelio ir „ConnectModule" neturi bū-
ti trinties, dangtelis turi būti pagamintas iš šių plastikų: PA,
PA/ASA, ABS, PC arba PC/ABS. Netinkami yra dangteliai iš
metalo, anglies pluošto arba dangteliai, padengti dažais, ku-
rių sudėtyje yra metalo.
Reikalingi įrankiai ir medžiagos
– „Torx T20" įrankis
– Dinamometrinis raktas iki 5 Nm
Bosch eBike Systems

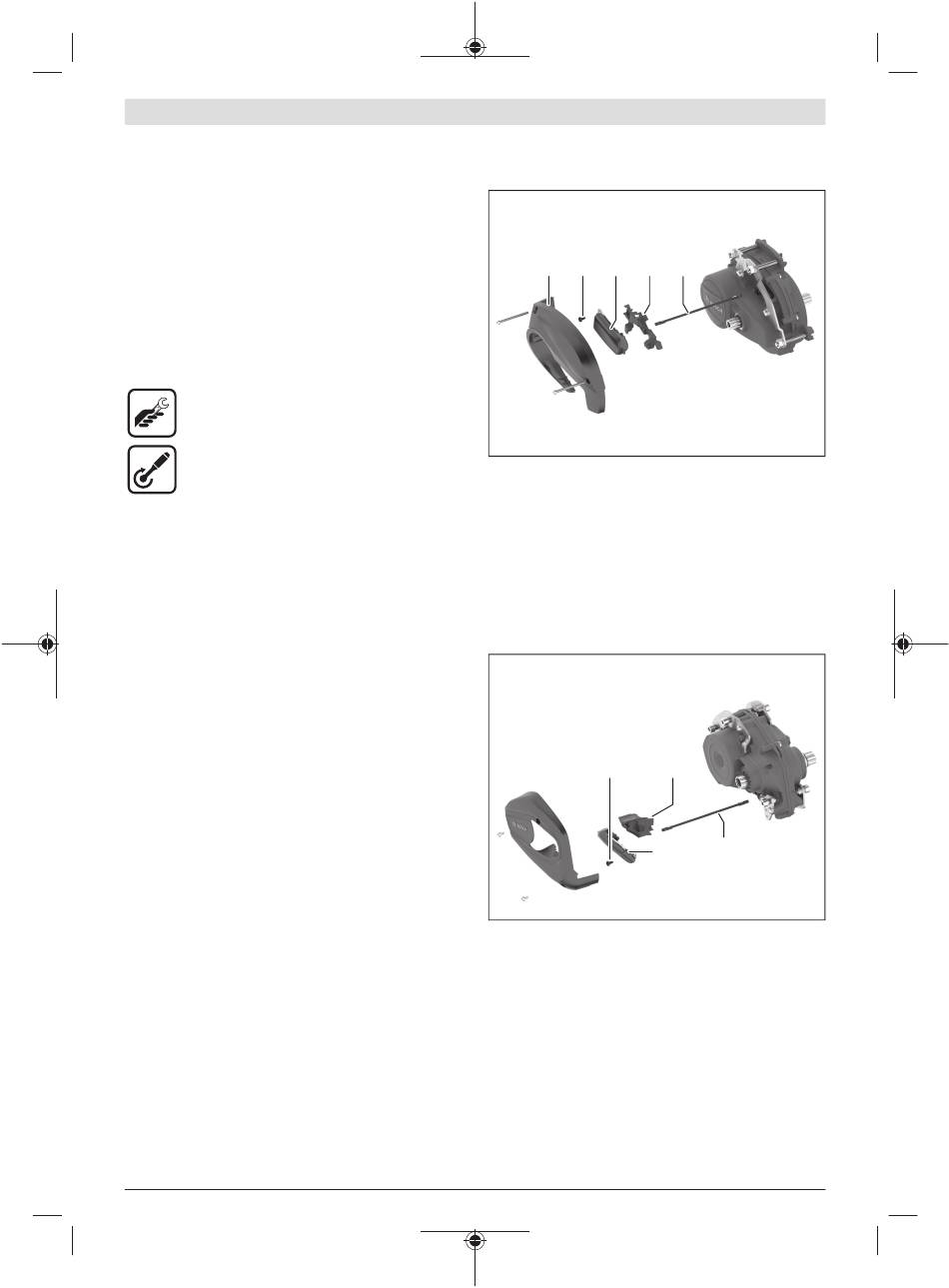

Pavaizduoti komponentai
Montavimas prie pavaros bloko BDU33xx
(1) (2) (3) (4)
(1) „ConnectModule" dizaino dangtelis
(2) Tiesioginio montavimo varžtas EJOMAT
SCHEETtracs® M4×8
(3) „ConnectModule" su tiesia laikančiąja plokštele
(4) Laikiklis
(5) HMI kabelis 100 mm
Standartinį dizaino dangtelį reikia pakeisti „ConnectModule"
dizaino dangteliu (1).
Montavimas prie pavaros bloko BDU37xx
(6)
(2)
(7)
(2) Tiesioginio montavimo varžtas EJOMAT
SCHEETtracs® M4×8
(5) HMI kabelis 100 mm
(6) Laikiklis
(7) „ConnectModule" su lenkta laikančiąja plokštele
Papildomai gali reikėti: priklausomai nuo dviračio rėmo, pa-
pildomos tvirtinimo medžiagos.
Lietuvių k. – 1
(5)
(5)
M 275 008 3CM | (20.05.2022)
