22
Bosch Rexroth AG

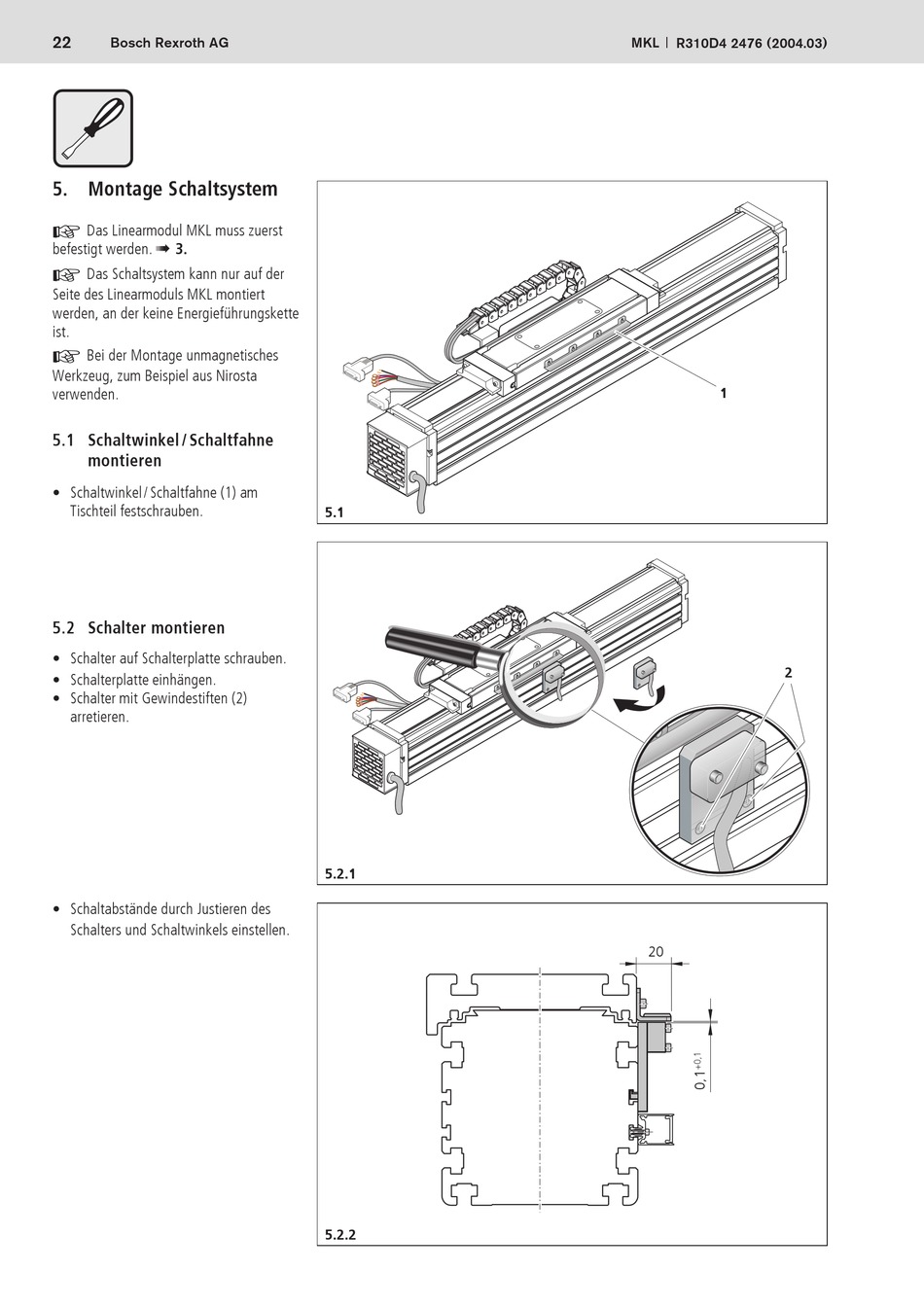

5. Montage Schaltsystem
F Das Linearmodul MKL muss zuerst
befestigt werden. ! 3.
F Das Schaltsystem kann nur auf der
Seite des Linearmoduls MKL montiert
werden, an der keine Energieführungskette
ist.
F Bei der Montage unmagnetisches
Werkzeug, zum Beispiel aus Nirosta
verwenden.
5.1 Schaltwinkel / Schaltfahne
montieren
• Schaltwinkel / Schaltfahne (1) am
Tischteil festschrauben.
5.2 Schalter montieren
• Schalter auf Schalterplatte schrauben.
• Schalterplatte einhängen.
• Schalter mit Gewindestiften (2)
arretieren.
• Schaltabstände durch Justieren des
Schalters und Schaltwinkels einstellen.
5.1
5.2.1
5.2.2
MKL
R310D4 2476 (2004.03)
1
20
2
0
2
