Polski – 4

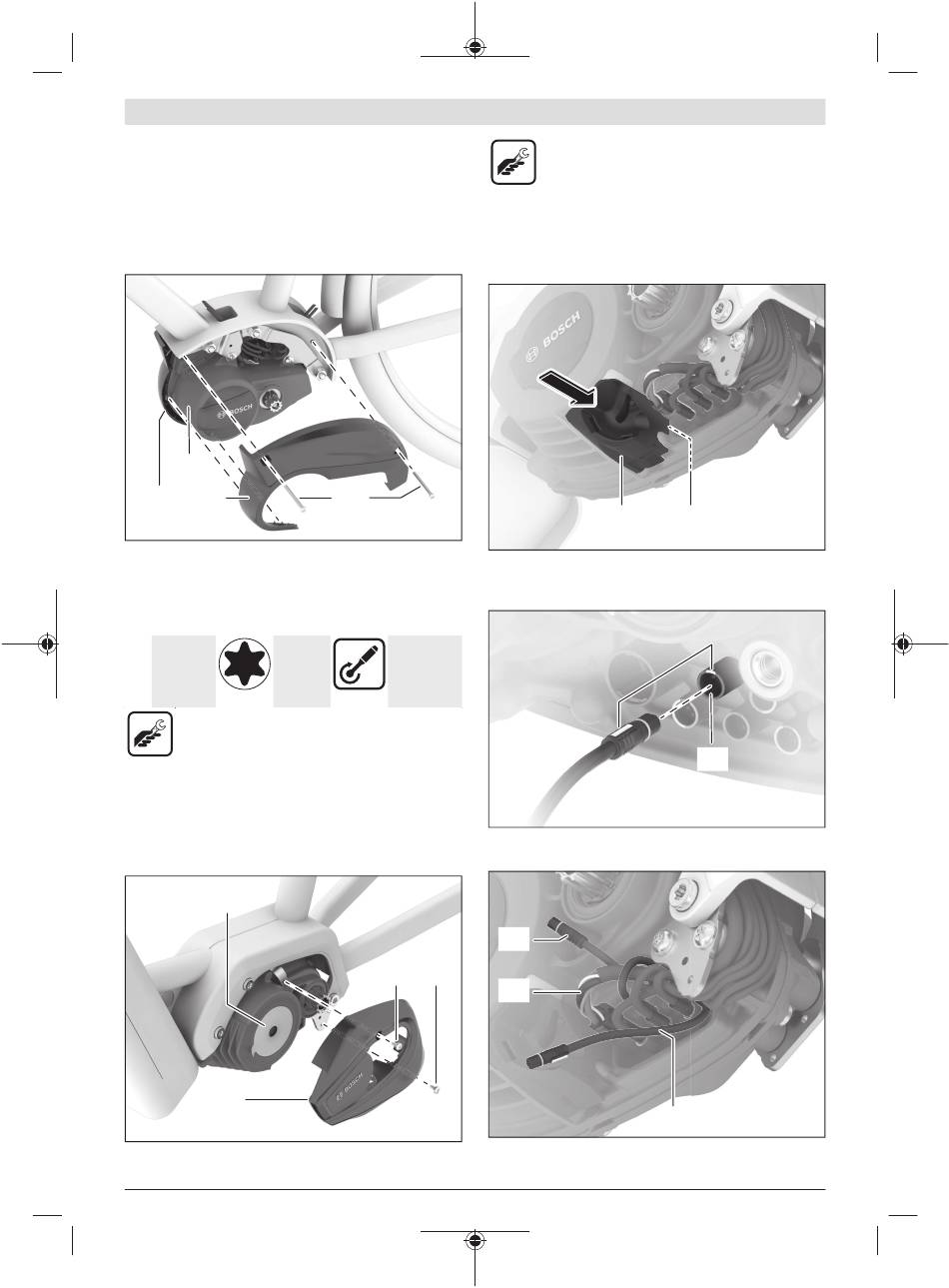

Montaż osłony dekoracyjnej ConnectModule
Wskazówka: Przy zamontowanym ConnectModule standar-
dowa osłona dekoracyjna musi być zdjęta i zastąpiona osło-
ną dekoracyjną ConnectModule. W przypadku indywidualnej
dla danego roweru osłony jednostki napędowej należy
sprawdzić, czy będzie możliwe jej dalsze używanie czy też
należy ją wymienić.
(13)
(10) (1)
Przyłożyć osłonę dekoracyjną ConnectModule (1) do jed-
nostki napędowej (13) i zamocować ją do zamontowanej po
prawej stronie osłony dekoracyjnej (10).
Zamocować osłonę dekoracyjną ConnectModule (1) za po-
mocą obu wykręconych uprzednio śrub (8).
2× M4×55 Torx T20
łeb
grzybko-
wy
– Narzędzie Torx T20
– Klucz dynamometryczny
Montaż na jednostce napędowej
BDU37xx
Demontaż lewej osłony dekoracyjnej
(17)
(9)
Poluzować obie śruby (8) i wykręcić je.
M 275 008 3CM | (20.05.2022)
Zaczynając od prawej strony, powolnym ruchem pociągnąć
lewą osłonę dekoracyjną (9) i zsunąć ją z przedniego żeber-
ka na jednostce napędowej (17).
Montaż uchwytu
(8)
Wcisnąć uchwyt (6) w otwór na jednostce napędowej (17).
Podłączenie przewodów
1 Nm
Nm
Wskazówka: Podczas podłączania przewodu należy zwrócić
uwagę na kodowanie kolorem oraz pozycję wtyczek i gniazd.
(12)
(8) (8)
(14)
– Narzędzie Torx T20
(6) (17)
(11)
(5)
