Указания за сигурност
Осигурете извършване на монтажа и всички ремон-
u
ти на ConnectModule само от оторизиран специали-
зиран търговец. За целта са нужни специални позна-
ния. Погрешният монтаж може да доведе до това, че
ConnectModule, респ. eBike да не може вече да се из-
ползва законосъобразно.
Преди всякакви дейности по eBike сваляйте акуму-
u
латорната батерия от стойката!
Обща информация
Използвани пиктограми
Необходими инструменти за работната опера-
ция
При действия с тази пиктограма трябва да се
Nm
използва динамометричен ключ и болтът да се
затегне с посочения въртящ момент, в проти-
вен случай съществува опасност от поврежда-
не на компонентите.
Предназначение на електроинструмента
ConnectModule е съвместим с Bosch eBike компонентите
от системно поколение the smart system.
Това ръководство за монтаж описва изключително и само
директния монтаж на ConnectModule върху двигателните
модули BDU33xx и BDU37xx. Допълнителни монтажни по-
зиции, както и съответната документация за монтажа мо-
гат да се получат от документите на производителя на ве-
лосипеда.
Указание: При специфичен за велосипеда, непроизве-
ден от Bosch eBike капак на двигателния модул, трябва да
се провери дали той може да продължи да се използва
или трябва да се смени. Капакът не бива да драска
ConnectModule и трябва да се състои от следните пласт-
маси: PA, PA/ASA, ABS, PC или PC/ABS. Неподходящи са
капаци от метал, въглеродни влакна или капаци със съ-
държащи метал лакови покрития.
Необходими инструменти и материали
– Torx (звезда) инструмент T20
– Динамометричен ключ до 5 Nm
Bosch eBike Systems

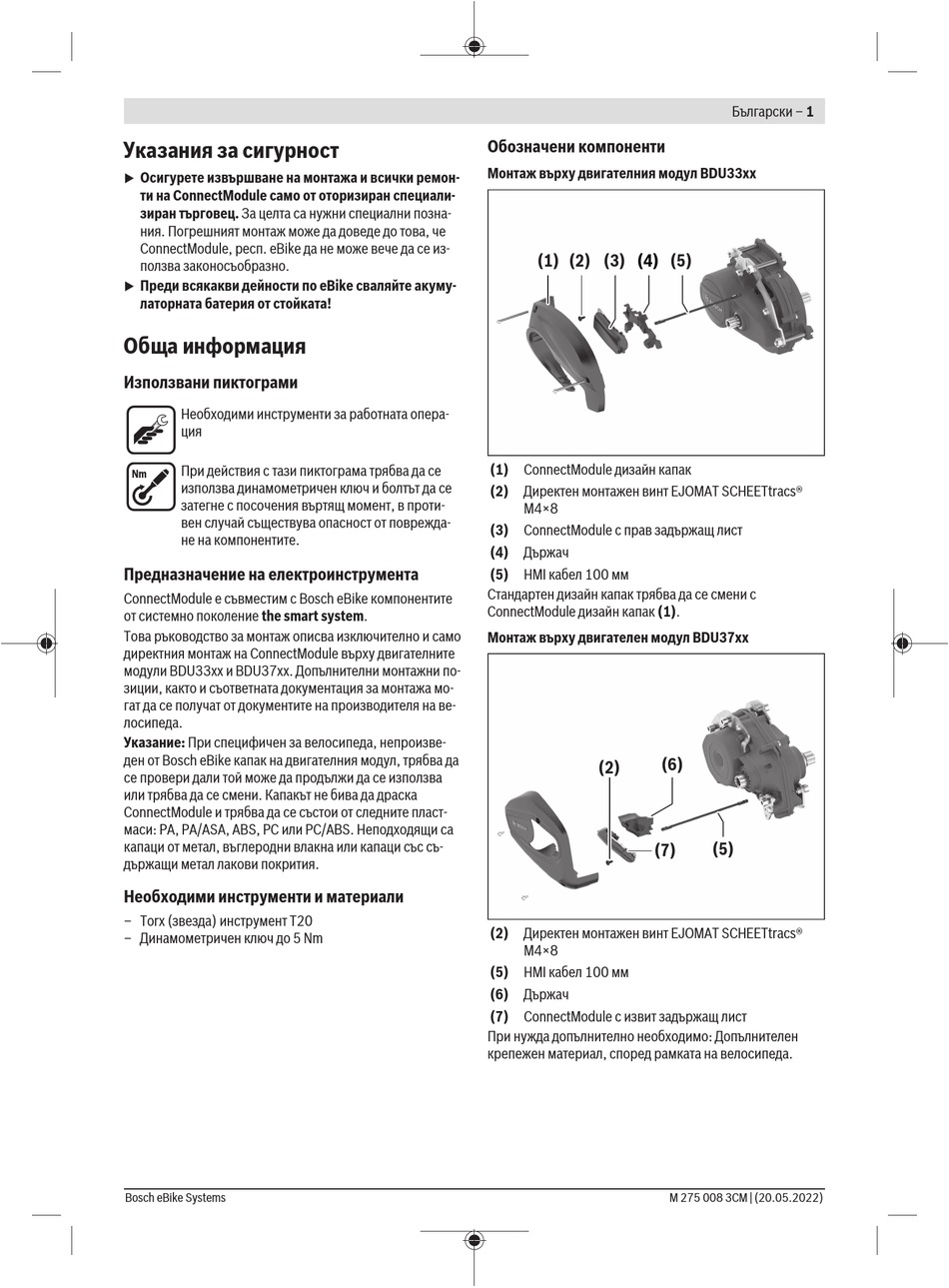

Обозначени компоненти
Монтаж върху двигателния модул BDU33xx
(1) (2) (3) (4)
(1) ConnectModule дизайн капак
(2) Директен монтажен винт EJOMAT SCHEETtracs®
M4×8
(3) ConnectModule с прав задържащ лист
(4) Държач
(5) HMI кабел 100 мм
Стандартен дизайн капак трябва да се смени с
ConnectModule дизайн капак (1).
Монтаж върху двигателен модул BDU37xx
(6)
(2)
(7)
(2) Директен монтажен винт EJOMAT SCHEETtracs®
M4×8
(5) HMI кабел 100 мм
(6) Държач
(7) ConnectModule с извит задържащ лист
При нужда допълнително необходимо: Допълнителен
крепежен материал, според рамката на велосипеда.
Български – 1
(5)
(5)
