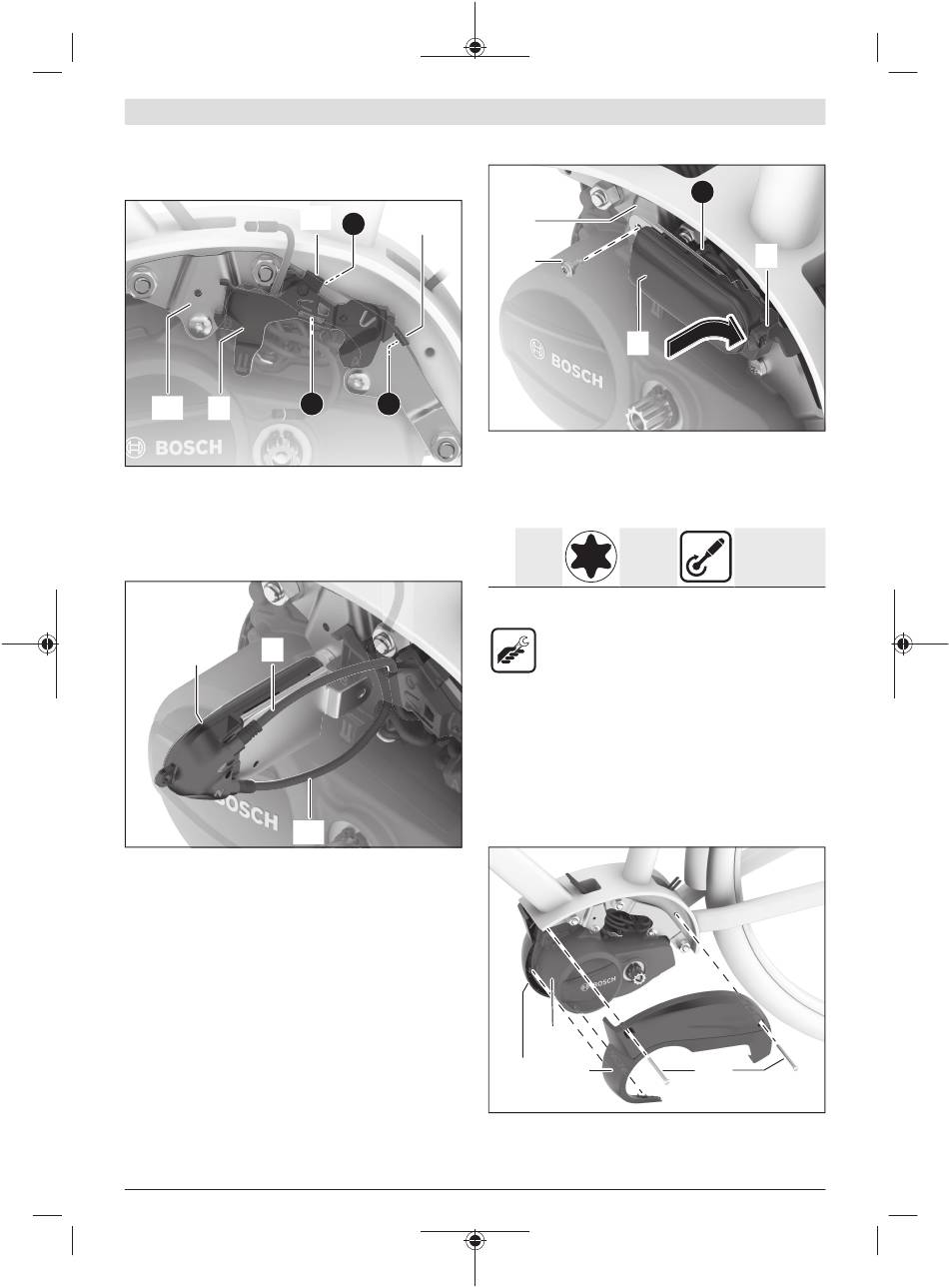

Bosch ConnectModule BCM3100 Montageanleitung Seite 47

Sæt holderen (4) med de to kroge (16) på overkanten af
monteringspladen.
Før HMI-kablet (5) bag holderen (4) opad som vist.
(16)
(15) (4)
Indstil holderen (4), så de to kroge (16) ligger an mod og
flugter med overkanten af monteringspladen ➊.
Tryk holderen mod monteringspladen, så holderen går i ind-
greb på underkanten af monteringspladen ➋.
Tilslutning af kabel
(3) (5)
(12)
Slut HMI-kablet (5) fra ConnectModule (3) til tilslutning 1.
Slut HMI-kablet (12) fra betjeningsenheden/displayholderen
på ConnectModule (3) til tilslutning 2.
Bosch eBike Systems
(16)
1
2 1
Montering af ConnectModule
(15)
(2)
(3)
Tryk HMI-kablet (5) øverst på holderen (4) ind i kabelførin-
gen ➌.
Sæt ConnectModule (3) ind i holderen (4).
Skru ConnectModule (3) med skruen til direkte monte-
ring (2) på monteringspladen (15).
1 × M4 × 8 Torx T20
linseho-
ved
A) Første montering
B) Efterfølgende montering
– Torx-T20-værktøj
– Momentnøgle
Bemærk: Sørg for, at kablet ikke bliver klemt fast eller sku-
rer mod skarpe kanter.
Montering af ConnectModule-designafdækning
Bemærk: Når ConnectModule er monteret, skal standard-
designafdækningen fjernes, og der skal monteres en Con-
nectModule-designafdækning. Hvis der er tale om en cykel-
specifik afdækning til drivenheden, skal du kontrollere, om
den fortsat kan anvendes eller skal udskiftes.
(13)
(10) (1)
Sæt ConnectModule-designafdækningen (1) på drivenhe-
den (13), og hægt den i standard-designafdækningerne, der
er monteret til højre (10).
Dansk – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
(8)
