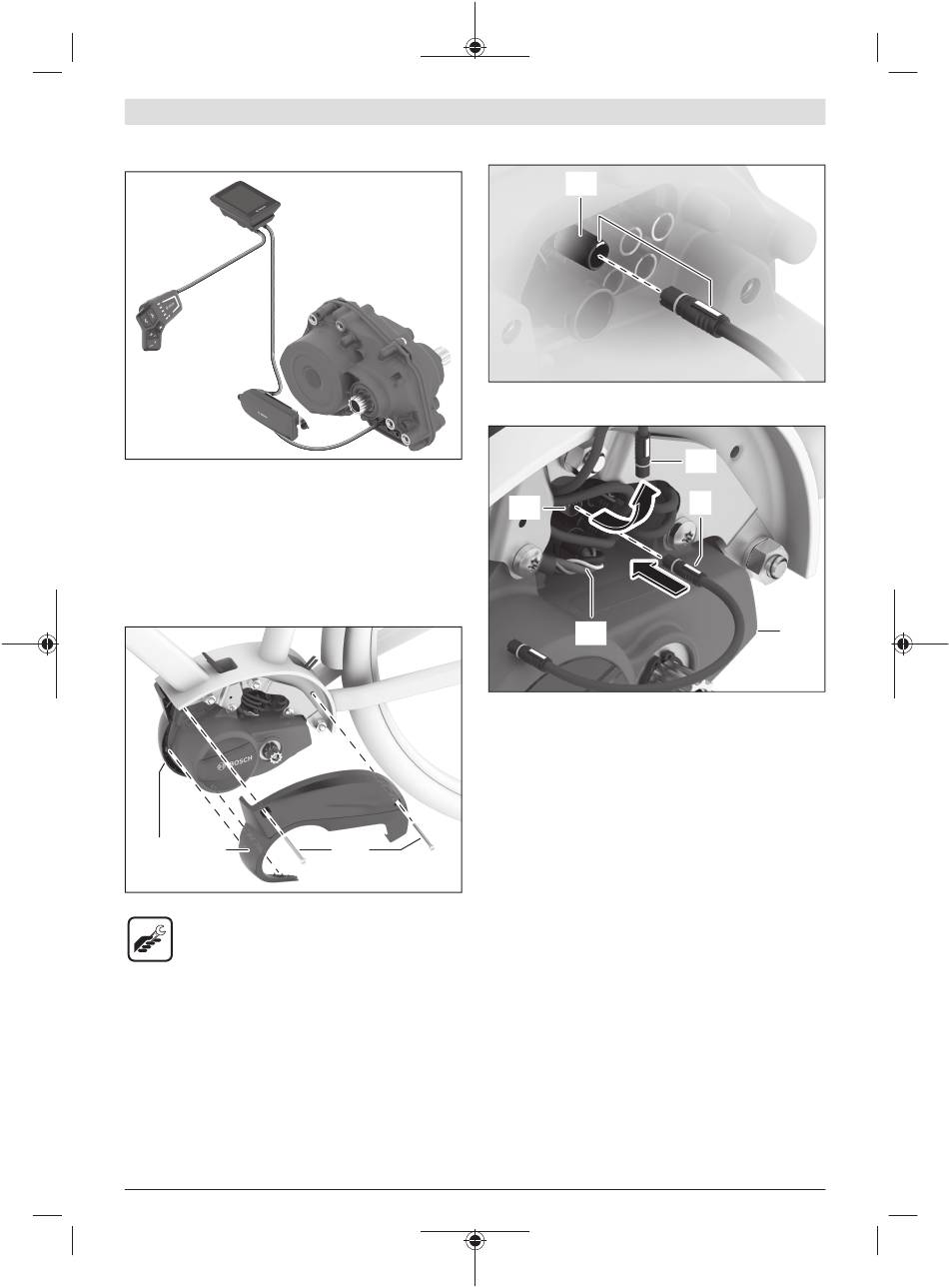

A csatlakoztatás elve
A ConnectModule elektromosan a kezelőegység /a kijelzőtar-
tó és a hajtóegység közötti vezetékhez kerül csatlakoztatás-
ra.
Felszerelés a BDU33xx
hajtóegységre
A bal oldali dizájn-burkolat leszerelése
(10) (9)
Oldja ki és csavarja ki teljesen mindkét (8) csavart.
– Torx-T20-szerszám
A bal oldali (9) dizájn-burkolat 2 helyen van belekapcsozva a
jobb oldali (10) dizájn-burkolatbe. Óvatosan húzza le a bal
oldali dizájn-burkolatot.
M 275 008 3CM | (20.05.2022)
A HMI-kábel csatlakoztatása
Figyelem: A kábelek csatlakoztatásánál vegye figyelembe a
színkódolást és a dugók és hüvelyek beállítását.
(11)
Húzza le a kezelőegység / a kijelzőtartó (12) kábelét a
(13) hajtóegység (11) csatlakozójáról.
Csatlakoztassa a (5) HMI-kábelt a szabaddá vált (11) csatla-
kozóhoz.
Figyelem: Az elektromos zavarok megelőzésére a (14) akku-
kábel egyedi ereit nem szabad szétágaztatni. Ehhez szükség
esetén húzza le a (13) hajtóegységről az akkukábelt, csavar-
ja meg legfeljebb egy fordulatnyira és ismét csatlakoztassa,
(8) vagy fogja össze egy bilinccsel vagy ragasztószalaggal az ere-
ket.
(11)
(12)
(5)
(14)
