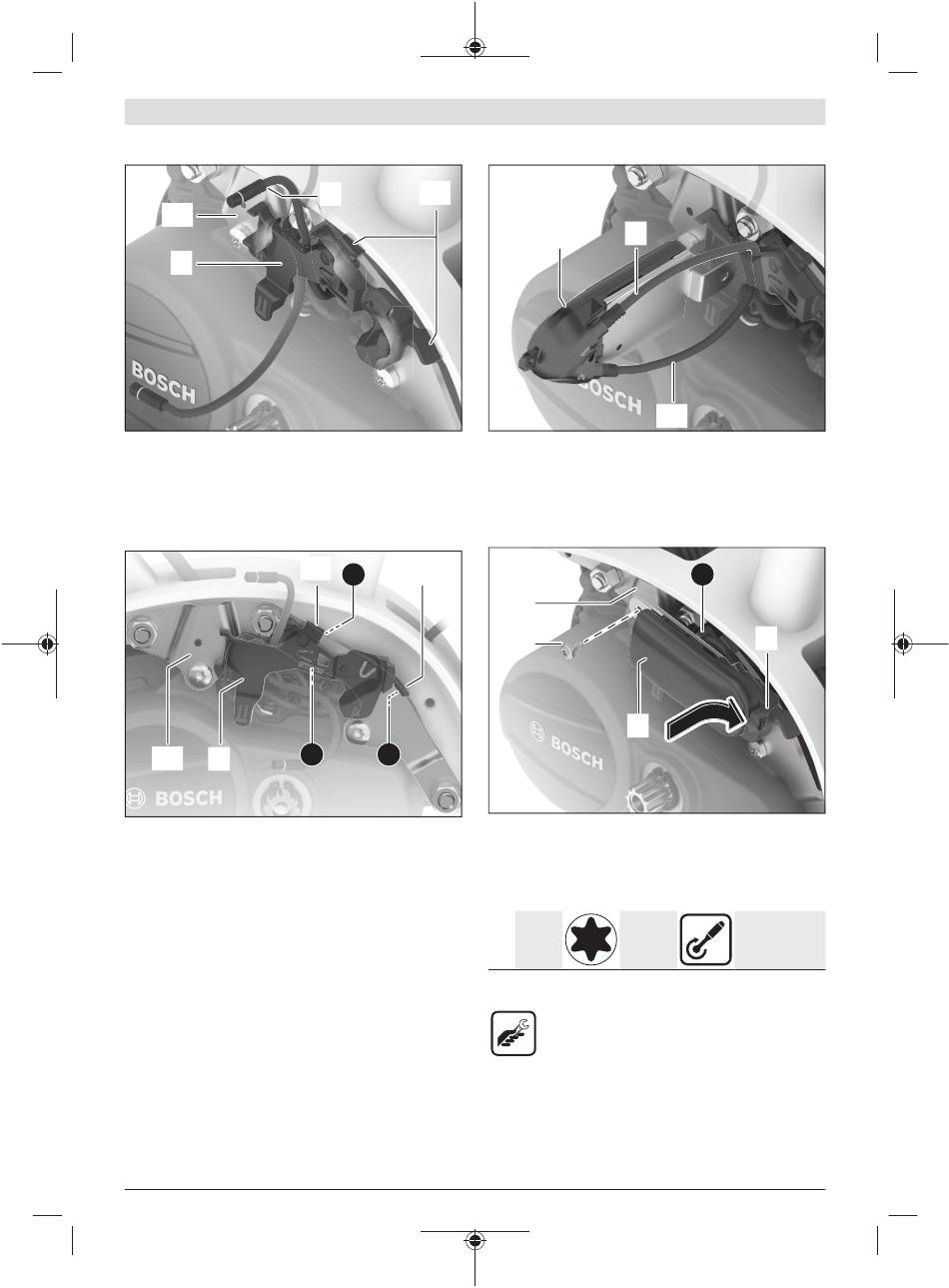

Montaggio del supporto

(15)
(4)
Il supporto (4) è predisposto per adattarsi al contorno della
piastra di montaggio (15).
Applicare il supporto (4) con i due ganci (16) sul bordo su-
periore della piastra di montaggio.
Far passare il cavo HMI (5) verso l'alto dietro il supporto (4)
come illustrato in figura.
(16)
(15) (4)
Posizionare il supporto (4) in modo che i due ganci (16)
poggino a filo sul bordo superiore della piastra di montag-
gio ➊.
Premere il supporto contro la piastra di montaggio in modo
che si agganci al bordo inferiore della piastra di montag-
gio ➋.
Bosch eBike Systems
(16)
(5)
(16)
1
2 1

Collegamento dei cavi

(3) (5)
(12)
Collegare il cavo HMI (5) sul ConnectModule (3) all'attac-
co 1.
Collegare il cavo (12) dell'unità di comando/del supporto
per display sul ConnectModule (3) all'attacco 2.
Montaggio del ConnectModule
(15)
(2)
(3)
Premere il cavo HMI (5) nel passacavo sulla parte superiore
del supporto (4) ➌.
Inserire il ConnectModule (3) nel supporto (4).
Avvitare il ConnectModule (3) con la vite di montaggio diret-
to (2) sulla piastra di montaggio (15).
1× M4×8 Torx T20
a testa
bombata
A) Primo montaggio
B) Montaggio successivo
– Utensile Torx T20
– Chiave dinamometrica
Avvertenza: accertarsi che i cavi non si incastrino o non
sfreghino contro bordi affilati.
Italiano – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
