vagy fogja össze egy bilinccsel vagy ragasztószalaggal az ere-
ket.
Húzza le a kezelőegység / a kijelzőtartó (12) kábelét a
(17) hajtóegység (11) csatlakozójáról.
Csatlakoztassa a (5) HMI-kábelt a szabaddá vált (11) csatla-
kozóhoz.
Fektesse le a (5) HMI-kábelt szorosan a meglévő kábelek
mellett lefelé. Ha lehet, a HMI-kábelt a (14) akkumulátorká-
bel előtt és ezután a többi kábel mögött vezesse el lefelé.
(12)
(7)
(5)

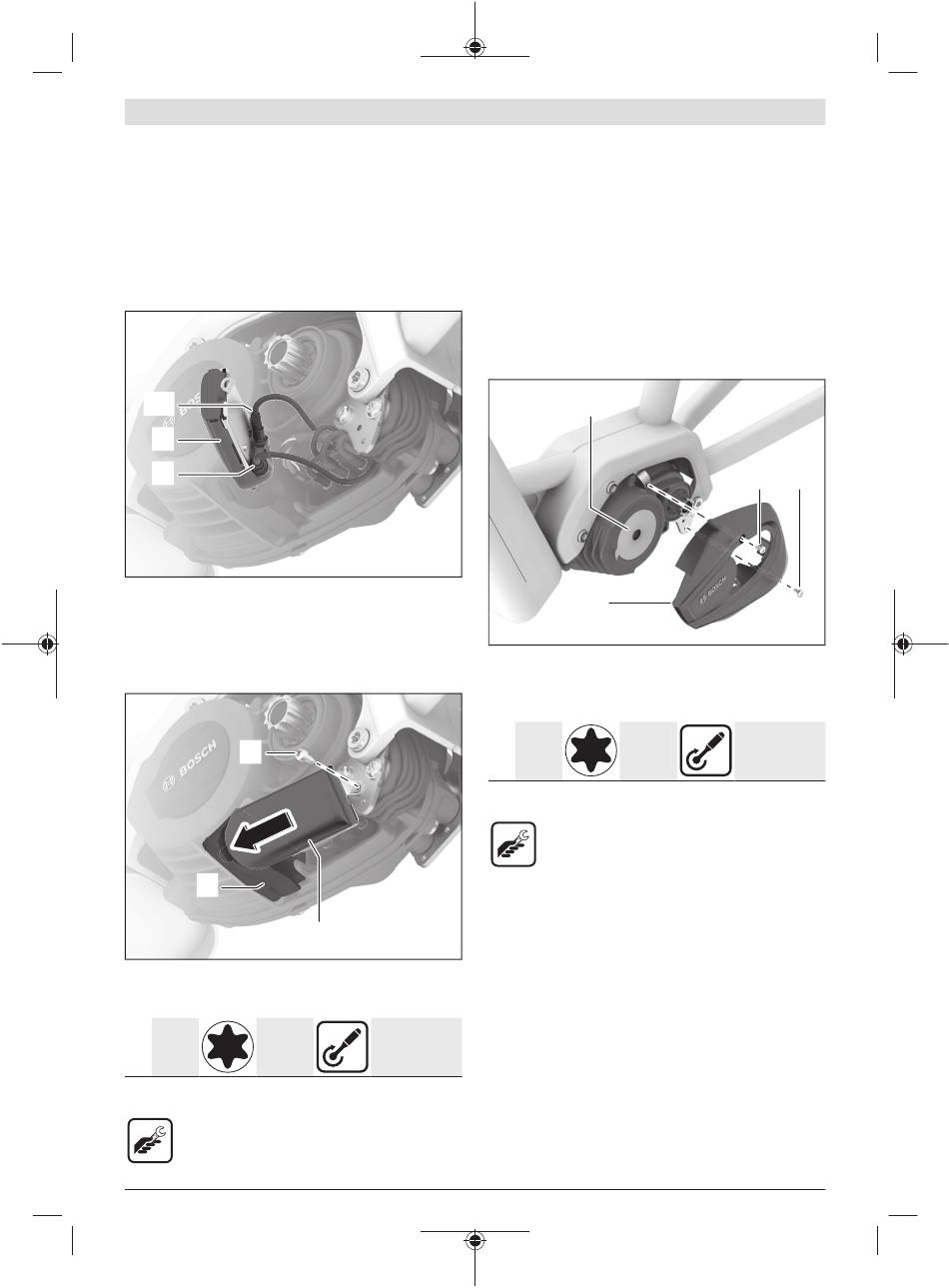

Csatlakoztassa a (5) HMI-kábelt a (7) ConnectModule
1 csatlakozójához.
Csatlakoztassa a kezelőegység / a kijelzőtartó (12) kábelét
a (7) ConnectModule 2 csatlakozójához.
A ConnectModule felszerelése
(2)
(6)
Dugja bele a (7) ConnectModule-t a (6) tartóba.
Csavarozza hozzá a ConnectModule-t a (2) közvetlen felsze-
relésre szolgáló csavarral a hajtóegység tartólemezéhez.
1× M4×8 Torx T20
lencsefe-
jű
A) Első felszerelés
B) Későbbi felszerelések
– Torx-T20-szerszám
– Nyomatékkulcs
Bosch eBike Systems
(7)
A)
5 Nm
Nm
B)
4 Nm
Figyelem: Azoknál az eBike-oknál, amelyeknél a hajtóegység
tartólemezek nélkül közvetlenül van hozzáerősítve a vázhoz,
a ConnectModule-t a kerékpár gyártó előírásai szerint kell
felcsavarozni. Ehhez esetleg a kerékpár gyártó által szállított
további alkatrészekre is szükség lehet. Vegye figyelembe a
kerékpár gyártó tájékoztatóját.
Figyelem: Ügyeljen arra, hogy a kábel ne csípődjön be és ne
érhessen hozzá az éles élekhez.
A bal oldali dizájn-burkolat felszerelése
Figyelem: Egy kerékpár-specifikus hajtóegység-burkolat
esetén ellenőrizni kell, hogy azt továbbra is lehet-e használ-
ni, vagy ki kell cserélni.
(17)
(9)
Akassza be a (9) dizájn-burkolatot a (17) hajtóegység első
bordájába és tolja fel a dizájn-burkolat hátsó részét.
Rögzítse a (9) dizájn-burkolatot, használja ehhez mindkét
előzőleg kicsavart (8) csavart.
2× M4×8 Torx T20
lencsefe-
jű
A) Első felszerelés
B) Későbbi felszerelések
– Torx-T20-szerszám
– Nyomatékkulcs
Magyar – 5
(8) (8)
A)
3,0 ± 0,5 Nm
Nm
B)
2,0 ± 0,5 Nm
