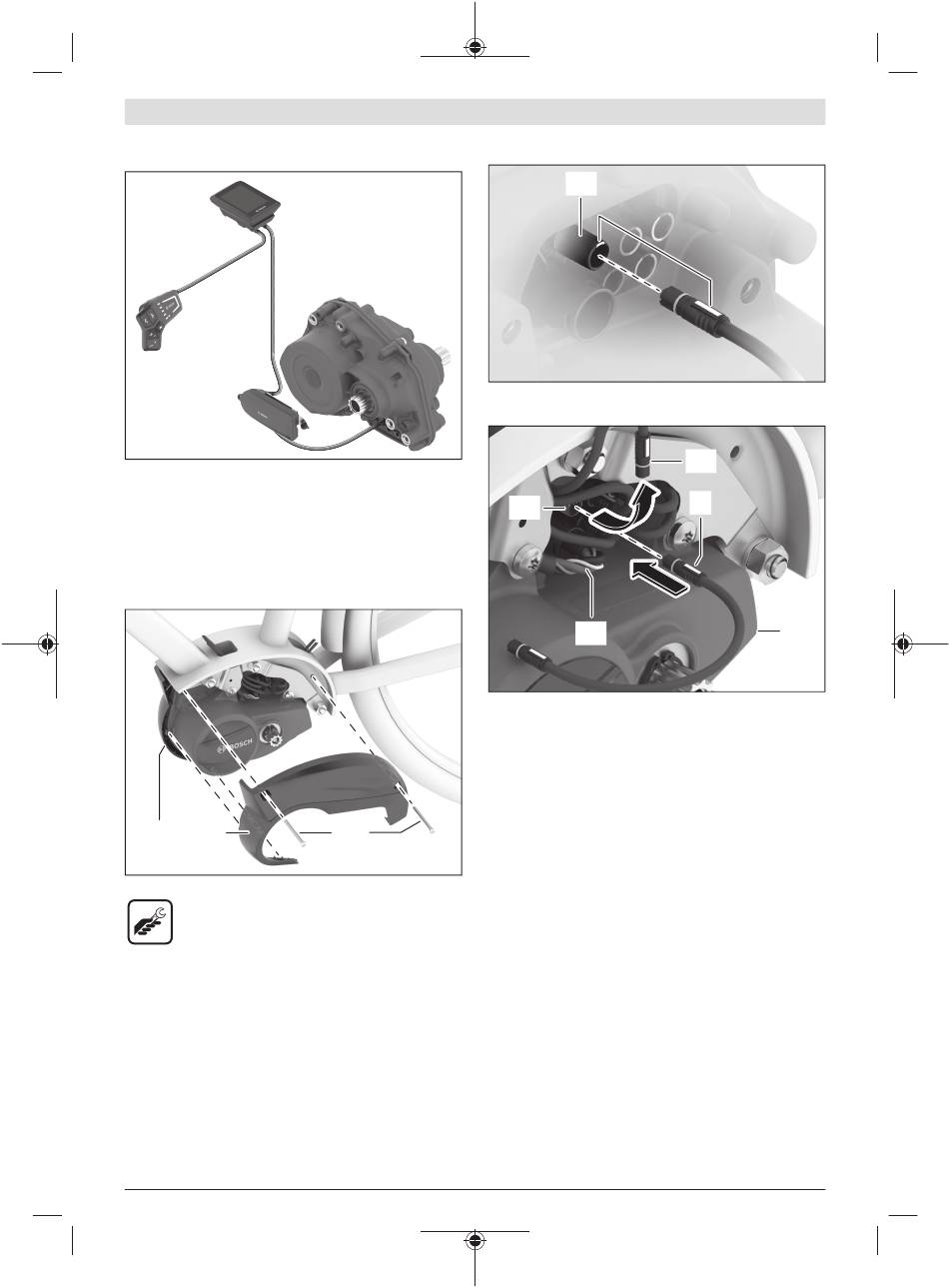

Ühendamispõhimõte
ConnectModule ühendatakse elektriliselt juhtpuldi/
ekraanihoidiku ja ajamisõlme vahelise kaabliga.
Paigaldamine ajamisõlmele
BDU33xx
Vasakpoolse disainkatte eemaldamine
(10)
(9)
Päästke lahti mõlemad kruvid (8) ja keerake need välja.
– Torx-T20 tööriist
Vasakpoolne disainkate(9) on 2 kohast klõpsatud
parempoolsesse disainkattesse (10). Tõmmake
vasakpoolne disainkate ettevaatlikult maha.
M 275 008 3CM | (20.05.2022)
HMI-kaabli ühendamine
Suunis: Jälgige kaabli ühendamisel värvikoode ja pistikute
ning pukside joondamist.
(11)
Tõmmake juhtpuldi/ekraanihoidiku kaabel (12) ajamisõlme
(13) ühenduskohalt (11) maha.
Ühendage HMI-kaabel (5) vabaks jäänud ühenduskohaga
(11).
Suunis: Elektriliste häirete vältimiseks ei tohi muud kaablid
toetuda akukaablile (14). Tõmmake selleks vajadusel
akukaabel ajamisõlmelt (13) maha, pöörake akukaablit
(8) maksimaalselt ühe pöörde võrra ja ühendage akukaabel
uuesti või tõmmake muud kaablid kaablisideme või
kleeplindiga kokku.
(11)
(12)
(5)
(14)
