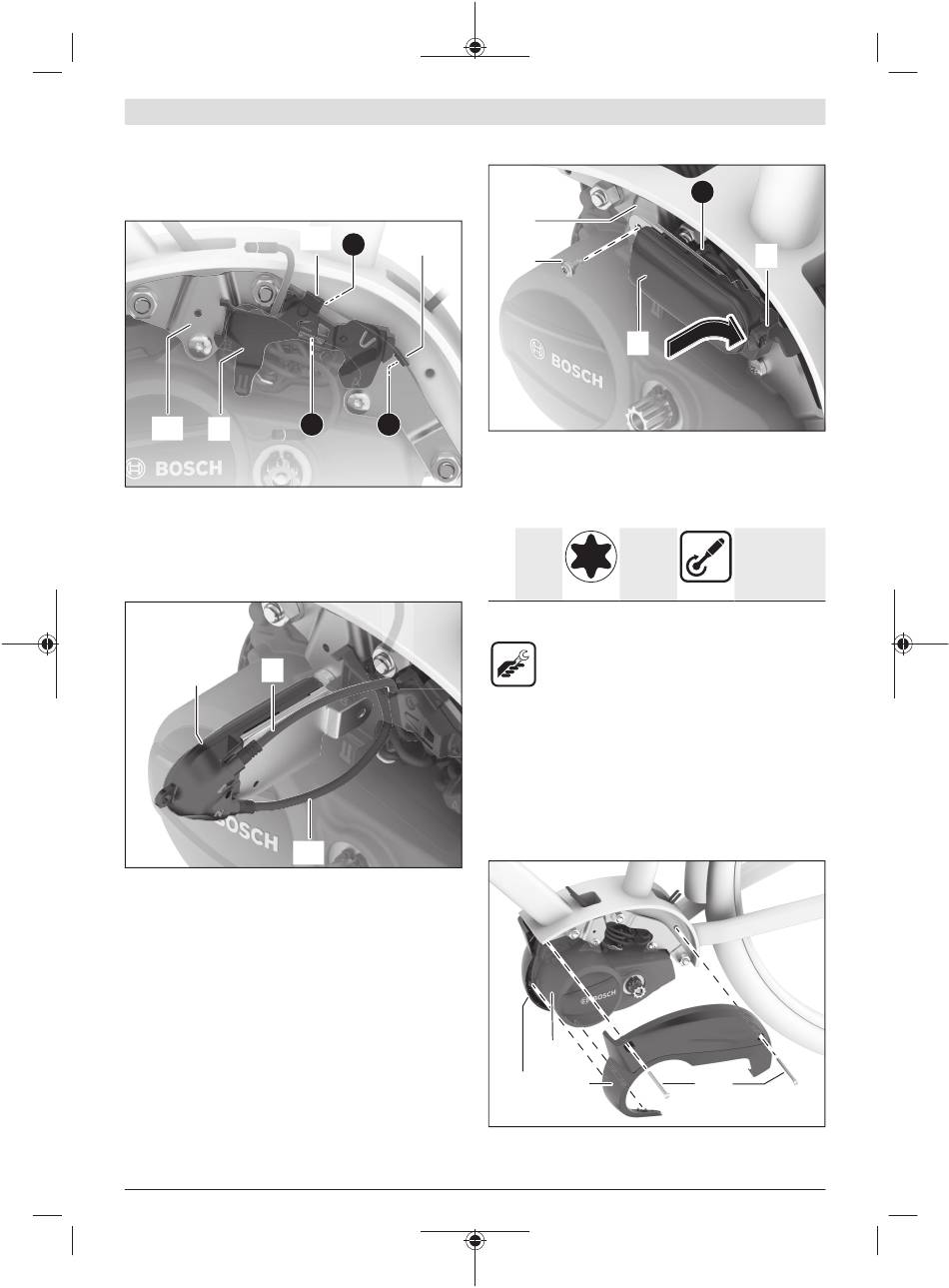

Držák (4) je přizpůsoben obrysu montážní desky (15).
Nasaďte držák (4) s oběma háčky (16) na horní okraj
montážní desky.
Kabel HMI (5) veďte podle obrázku za držákem (4) nahoru.
(16)
(15)
(4)
Vyrovnejte držák (4) tak, aby oba háčky (16) byly v jedné
rovině s horním okrajem montážní desky ➊.
Přitlačte držák na montážní desku tak, aby držák na jejím
horním okraji zaskočil ➋.
Připojení kabelu
(3) (5)
(12)
Připojte kabel HMI (5) na jednotce ConnectModule (3)
k přípojce 1.
Připojte kabel (12) ovládací jednotky / držáku displeje na
jednotce ConnectModule (3) k přípojce 2.
Bosch eBike Systems
(16)
1
2 1
Montáž jednotky ConnectModule
(15)
(2)
(3)
Přitlačte kabel HMI (5) nahoře na držáku (4) do kabelového
vedení ➌.
Nasaďte ConnectModule (3) do držáku (4).
Našroubujte ConnectModule (3) šroubem pro přímou
montáž (2) na montážní desku (15).
1× M4×8 Torx T20
s čočko-
vou
hlavou
A) První montáž
B) Další montáž
– Nástroj Torx-T20
– Momentový klíč
Upozornění: Dbejte na to, aby nebyly kabely uskřípnuté
nebo se nedřely o ostré hrany.
Montáž ozdobného krytu ConnectModule
Upozornění: S namontovanou jednotkou ConnectModule je
třeba odstranit standardní kryt a namontovat ozdobný kryt
ConnectModule. V případě speciálního krytu pohonné
jednotky příslušného jízdního kola je třeba zkontrolovat, zda
jej lze nadále používat, nebo zda je nutné jej vyměnit.
(13)
(10) (1)
Čeština – 3
3
(4)
A)
5 Nm
Nm
B)
4 Nm
(8)
